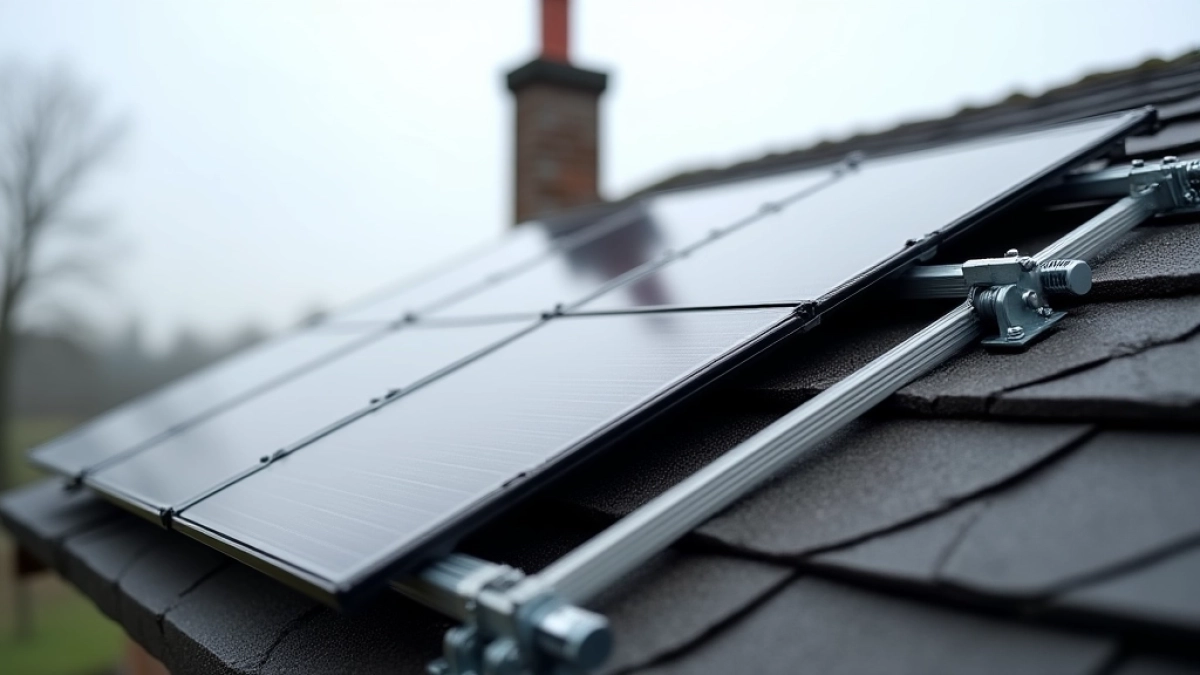

Mocowanie paneli fotowoltaicznych na dachu – kompletny przewodnik

Mocowanie paneli fotowoltaicznych na dachu to podstawa każdej efektywnej instalacji PV w domu. Wyobraź sobie, jak stabilna konstrukcja chroni przed wichurami i śniegiem, jednocześnie maksymalizując produkcję energii. W tym artykule zgłębimy wymagania wytrzymałościowe, dostosowane systemy do różnych typów dachów od skośnych po płaskie oraz odporność na pogodę. Omówimy też korzyści, takie jak oszczędność miejsca i niższe koszty, byś mógł podjąć świadomą decyzję o montażu.

• Wymagania wytrzymałościowe systemów mocowania paneli PV na dachu
• Systemy mocowania paneli fotowoltaicznych do dachów skośnych
• Mocowanie paneli PV do blachodachówki i blachy trapezowej
• Mocowanie paneli fotowoltaicznych do dachówki ceramicznej i karpiówki
• Systemy mocowania paneli PV na dachach płaskich inwazyjne i balastowe
• Odporność mocowań paneli fotowoltaicznych na warunki atmosferyczne
• Korzyści z dachowego mocowania paneli fotowoltaicznych w domach
• Pytania i odpowiedzi

Wymagania wytrzymałościowe systemów mocowania paneli PV na dachu

Systemy mocowania paneli PV muszą wytrzymywać obciążenia do 5400 Pa dla śniegu i 2400 Pa dla wiatru, zgodnie z normą EN 1991-1-3. To nie żarty słaba konstrukcja może spowodować awarię całej instalacji. Zaczynając od podstaw, kluczowe jest obliczenie nośności dachu przed montażem.

Aluminiowe szyny i stalowe haki to standard, z grubością profili od 2 do 3 mm dla trwałości. Koszt takiego zestawu na 10 paneli to około 1500-2500 zł, w zależności od producenta. Pamiętaj, by wybrać certyfikowane elementy z gwarancją 10-25 lat.

Obliczenia obciążenia krok po kroku

• Sprawdź nośność dachu: typowy dach drewniany wytrzymuje 150-200 kg/m².
• Dodaj wagę paneli: każdy waży 18-22 kg, plus 5-10 kg na mocowanie.
• Uwzględnij czynniki dynamiczne: wiatr do 150 km/h zwiększa obciążenie o 20-30%.
• Konsultuj z inżynierem: unikniesz błędów, które kosztują setki złotych w naprawach.

W praktyce, te wymagania zapewniają, że instalacja przetrwa dekady. Wybór odpowiednich materiałów minimalizuje ryzyko korozji i zmęczenia metalu. To inwestycja, która zwraca się w energii.

Zobacz mocowanie panela fotowoltaicznego

Normy jak IEC 61215 testują wytrzymałość na cykle termiczne od -40°C do +85°C. Bez tego, panele mogą pękać pod wpływem rozszerzalności. Zawsze sprawdzaj atesty przed zakupem.

Systemy mocowania paneli fotowoltaicznych do dachów skośnych

Na dachach skośnych, nachylonych 10-15° minimum, panele montuje się równolegle do połaci dla optymalnego kąta. Używa się szyn aluminiowych o długości 2-4 m, mocowanych hakami lub śrubami. To pozwala na prosty montaż bez balastu.

Koszt instalacji na 5 kWp to 2000-3000 zł za mocowania, plus robocizna 1000 zł. Haki wbijane w krokwie co 60-80 cm zapewniają stabilność. Dla dachów o kącie 30-40°, efektywność rośnie o 15-20%.

Przeczytaj również o mocowanie do paneli fotowoltaicznych

Kroki montażu na dachu skośnym

• Zmierz dach: szerokość i długość połaci, unikaj kominów i lukarn.
• Zainstaluj szyny: równolegle, z dystansem 1-1,5 m między rzędami.
• Przymocuj panele: zaciski środkowe i końcowe, torque 10-12 Nm.
• Podłącz okablowanie: wodoodporne złączki MC4.
• Sprawdź poziom: odchylenie max 2° dla równomiernego nasłonecznienia.

Taki system integruje się z istniejącą konstrukcją, oszczędzając miejsce na gruncie. Widziałem, jak właściciele domów zyskują czystą działkę dzięki temu. To praktyczne rozwiązanie dla suburbanów.

Dla dachów o nachyleniu poniżej 10°, dodaj wsporniki podnoszące o 5-10 cm. To kosztuje extra 500 zł, ale poprawia wydajność. Unikaj przeciążeń dach musi oddychać.

Aluminiowe elementy nie rdzewieją, co przedłuża życie instalacji. Wybierz systemy z antypoślizgowymi podkładkami, by panele nie ślizgały się w deszczu.

Zobacz Mocowania paneli fotowoltaicznych

Mocowanie paneli PV do blachodachówki i blachy trapezowej

Blachodachówka wymaga specjalnych uchwytów zaciskowych, które nie perforują powłoki typowy model to zacisk o szerokości 20-35 mm. Mocuje się je do fal co 35 cm, bez wiercenia. To chroni przed rdzą i przeciekami.

Koszt na moduł: 50-80 zł za zacisk, dla 10 paneli wyjdzie 800-1200 zł. Blacha trapezowa, z wyższymi profilami 50-75 mm, używa adapterów z gumowymi podkładkami. Montaż trwa 1-2 dni dla ekipy.

Instalacja krok po kroku

• Oczyść powierzchnię: usuń kurz i tłuszcz dla lepszej przyczepności.
• Umieść zaciski: na szczytach fal, co 1-1,2 m.
• Dodaj szyny: aluminiowe, z klinami antywichrowymi.
• Zamocuj panele: śruby M8, moment 8-10 Nm.
• Testuj: wstrząśnij lekko, by sprawdzić stabilność.

Te metody minimalizują ryzyko uszkodzeń blacha jest delikatna, ale mocna. Pamiętasz te historie o dachach przeciekających po burzy? Tu unikniesz dramatu. Systemy te wytrzymują wiatr do 160 km/h.

Dla blachy trapezowej o grubości 0,5 mm, wzmocnij podkonstrukcję. To dodaje 300 zł, ale zapobiega ugięciom. Panele o wymiarach 1650x1000 mm pasują idealnie między profilami.

Regularna inspekcja co rok to must sprawdź luzy i korozję. To proste, jak rozmowa z sąsiadem o pogodzie, ale ratuje instalację.

Mocowanie paneli fotowoltaicznych do dachówki ceramicznej i karpiówki

Dachówka ceramiczna potrzebuje haków uniwersalnych, wbijanych między płytki bez ich uszkadzania model dla dachówki 15-20 mm grubości. Karpiówka, płaska i karpiowata, używa specjalnych klinów pod dachówki. To delikatny proces, by nie pękać ceramiki.

Cena: 40-60 zł za hak, na 8 paneli 500-800 zł. Montaż na karpiówce wymaga siatki podtrzymującej, co dodaje stabilności. Kąt dachu 20-35° jest idealny dla cienia.

Kroki dla dachówki ceramicznej

• Usuń dachówki ostrożnie: numeruj je dla ponownego ułożenia.
• Wbij haki: w krokwie, głębokość 50-70 mm.
• Zamontuj szyny: z izolacją termiczną, by uniknąć kondensacji.
• Przyłóż panele: zaciski boczne, bez nacisku na dachówki.
• Przywróć dachówki: uszczelnij silikonem neutralnym.
• Sprawdź szczelność: podlej wodą po montażu.

Karpiówka, popularna w starszych domach, daje retro look z PV. Wyobraź sobie dach jak z bajki, ale z prądem. Te mocowania nie zmieniają estetyki.

Dachówki ważą 2-3 kg/szt., więc dodaj wzmocnienia dla 20-30 paneli. Koszt extra 400 zł, ale dach zniesie śnieg do 100 kg/m².

Unikaj kleju lepiej mechaniczne mocowanie. To jak budowanie zamku z piasku, ale na lata.

Systemy mocowania paneli PV na dachach płaskich inwazyjne i balastowe

Na dachach płaskich (nachylenie <10°), inwazyjne systemy używają kotew wbijanych w beton, głębokość 10-15 cm. Balastowe opierają się na bloczkach betonowych 20-30 kg każdy, bez wiercenia. Wybór zależy od nośności balast dla lekkich dachów.

Koszt inwazyjnego: 3000-4000 zł za 10 kWp, balastowego 2500-3500 zł plus bloki po 5 zł/szt. (ok. 200 szt.). Kąt optymalny 30-35° osiąga się wspornikami 50-100 cm.

Porównanie systemów

Inwazyjne dają wyższą stabilność w wichurach, balastowe łatwiejszy demontaż. Oto tabela z danymi:

• Wybierz inwazyjny: dla dachów betonowych, kotwy M10.
• Balastowy: rozłóż równomiernie, unikaj krawędzi.
• Dodaj bariery antyśniegowe: 50 cm wysokości.
• Testuj: symuluj wiatr wentylatorem.

Balastowe to hit dla biurowców zero ingerencji. Widziałem, jak ekipy montują w godzinę. Ale sprawdź hydroizolację, bo woda to wróg.

Dla inwazyjnych, uszczelnij otwory butylenowymi taśmami. To zapobiega przeciekom w deszczu. Panele na płaskim dachu produkują 10% więcej zimą dzięki śnieżnej bieli.

Wsporniki aluminiowe z regulacją kąta to klucz od 10° do 60°. Koszt 100 zł/szt., ale warte każdej złotówki.

Odporność mocowań paneli fotowoltaicznych na warunki atmosferyczne

Mocowania z anodowanego aluminium wytrzymują UV i sól morską, z klasą korozyjności C4-C5 wg ISO 12944. Stal ocynkowana ogniowo dodaje warstwę 80-100 µm cynku. To must dla nadmorskich domów.

Testy na mgłę solną trwają 1000 godzin bez degradacji. Koszt premium materiałów: +20% do ceny, ale gwarancja 25 lat. Deszcz i grad? Gumowe podkładki amortyzują uderzenia do 25 mm.

Ochrona przed ekstremami

• Przeciw wiatrowi: kliny i linki stalowe, wytrzymałość 2000 Pa.
• Na śnieg: profile z odpływami, redukcja zasp do 50%.
• Termika: rozszerzalność <0,02 mm/°C, bez pęknięć.
• Kwaśne deszcze: powłoki polimerowe, pH 4-5 bez wpływu.
• Grad: testy na 1 J energii, zero wgnieceń.

Wyobraź sobie burzę mocowania stoją jak skała. To nie science fiction, to inżynieria. W Polsce, z mrozami -20°C, te systemy radzą sobie bez mrugnięcia.

Regularne czyszczenie solanką usuwa osady. To 2 godziny rocznie, ale przedłuża życie o 5 lat. Unikaj tanich podróbek korozja zaczyna się po roku.

Ikona wiatru: Symbolizuje siłę, którą musi pokonać.

Korzyści z dachowego mocowania paneli fotowoltaicznych w domach

Dachowe PV oszczędza 100-200 m² gruntu, idealne dla małych działek. Koszt instalacji niższy o 20-30% vs naziemna, bo bez fundamentów. Produkcja energii bliżej zużycia mniej strat w kablach.

W domach jednorodzinnych, 5 kWp pokrywa 70% rachunków za prąd, zwrot w 6-8 lat. Estetyka? Panele wtapiają się w dach jak puzzle. Plus, wartość domu rośnie o 5-10%.

Ekonomiczne plusy

• Oszczędność: 3000-5000 zł rocznie na energii.
• Dotacje: do 50% kosztów z programów rządowych.
• Ekologia: redukcja CO2 o 3-5 ton/rok.
• Bezpieczeństwo: mniej kradzieży niż naziemne.

To jak darmowy prąd z nieba dosłownie. Sąsiedzi zazdroszczą, a ty pijesz kawę z widokiem na zieloną energię. Dla rodzin to stabilność finansowa na lata.

Integracja z dachem poprawia izolację termiczną o 5-10%. Latem chłodzi, zimą grzeje. Proste, ale genialne.

Wykres kosztów: Oto porównanie zwrotu inwestycji.

Te dane pokazują, dlaczego dach wygrywa. Wybierz mądrze, a energia płynie swobodnie.

Pytania i odpowiedzi

• Jak mocować panele fotowoltaiczne do różnych typów pokryć dachowych?

  Mocowanie paneli zależy od rodzaju dachu. Na dachach z blachą stosuje się dedykowane uchwyty zaciskowe, które nie penetrują powłoki, zapewniając szczelność. Dla dachówek ceramicznych lub betonowych używa się uchwytów hakowych lub wsporników montowanych między dachówkami, unikając wiercenia. Na papie termozgrzewalnej lub bitumicznej panele mocuje się za pomocą balastów lub specjalnych klejów, bez ingerencji w membranę, co zapobiega uszkodzeniom i przeciekom.

• Jaki minimalny kąt nachylenia dachu jest wymagany do montażu paneli fotowoltaicznych?

  Optymalny kąt nachylenia dachu dla paneli fotowoltaicznych wynosi od 10 do 15 stopni, co zapewnia efektywne spływanie wody i śniegu, minimalizując ryzyko gromadzenia się zanieczyszczeń. Przy mniejszym nachyleniu konieczne jest stosowanie dodatkowych konstrukcji regulujących kąt, aby panele mogły pracować z maksymalną wydajnością i uniknąć zacienienia lub przegrzania.

• Jakie materiały na mocowania paneli zapewniają odporność na warunki atmosferyczne?

  Mocowania powinny być wykonane z aluminium anodowanego lub stali nierdzewnej, odpornych na korozję spowodowaną mgłą solną, kwaśnymi deszczami czy wilgocią. Te materiały wytrzymują obciążenia mechaniczne, takie jak silny wiatr, śnieg czy grad, zapewniając stabilność instalacji przez co najmniej 25-30 lat bez degradacji struktury dachu.

• Jakie są korzyści montażu paneli fotowoltaicznych na dachu?

  Montaż na dachu oszczędza miejsce na działce, obniża koszty instalacji w porównaniu do systemów naziemnych i optymalizuje wykorzystanie powierzchni budynku. Zapewnia też wyższą efektywność dzięki naturalnemu nachyleniu, co zwiększa produkcję energii, a precyzyjne mocowania gwarantują bezpieczeństwo i długoterminową trwałość w obliczu zmiennych warunków pogodowych.
