Mocowanie do paneli fotowoltaicznych – przewodnik montażu 2025

Wybór mocowania do paneli fotowoltaicznych to nie tylko inżynierska decyzja — to zestaw praktycznych dylematów: czy przebić pokrycie dachu dla pewnego zakotwienia, czy użyć systemu balastowego i ryzykować większe obciążenie; czy wybrać lżejsze aluminium czy tańszą stal; oraz czy zastosować tradycyjne mocowanie ramowe czy nowoczesne rozwiązania bezramowe. Ten tekst odpowie na te pytania liczbami, przykładami i krótkimi receptami na decyzje projektowe, a także pokaże, jak wycenić i zaplanować mocowanie tak, by bezpieczeństwo szło w parze z rozsądnym kosztem.

• Rodzaje mocowań do paneli fotowoltaicznych
• Mocowanie na dachu skośnym vs płaskim zasady
• Mocowanie do konstrukcji dachowej: stal i aluminium
• Systemy montażu PV: ramowe i bezramowe
• Uchwyty, profile i złącza mocujące do PV
• Wytyczne montażowe: kąty nachylenia i orientacja
• Bezpieczeństwo i kompatybilność materiałów mocowania
• mocowanie do paneli fotowoltaicznych

Poniżej znajduje się syntetyczna analiza najczęściej stosowanych rozwiązań montażowych z podanymi przykładowymi zakresami kosztów, materiałów i parametrów technicznych; zestawienie ma charakter orientacyjny i pomaga porównać warianty na etapie projektu.

Z tabeli widać kluczowe kompromisy: dachy skośne mają najniższe kosztowo wejście sprzętowe, ale wymagają penetracji dachu i dokładnej analizy konstrukcji, dachy płaskie oferują wygodę montażu bez ingerencji w poszycie (przy systemach balastowych), lecz niosą za sobą większe obciążenie powierzchni i zwykle wyższy koszt systemu, natomiast instalacje naziemne dają swobodę orientacji i chłonność cieplną, lecz wymagają solidnych fundamentów i większego nakładu materiałów.

Rodzaje mocowań do paneli fotowoltaicznych

Na rynku funkcjonuje kilka podstawowych grup rozwiązań montażowych: systemy na szynach montowanych równolegle do konstrukcji dachu, systemy balastowe na dachach płaskich, konstrukcje naziemne na palach lub fundamentach oraz rozwiązania zintegrowane z pokryciem dachowym (moduły montowane na rąbku lub jako dach solar). Każdy wariant ma swoje zastosowania — od lekkich pokryć, gdzie ważna jest minimalna penetracja, po duże farmy, gdzie koszty materiałowe i szybkość montażu determinują wybór. Wybierając typ mocowania, patrzy się na nośność konstrukcji, sposób użytkowania dachu, warunki wiatrowo-śniegowe i wymagania estetyczne inwestora.

Zobacz mocowanie panela fotowoltaicznego

Różnice technologiczne przekładają się bezpośrednio na sposób projektowania: systemy na szynach wymagają rozmieszczenia haków lub łączników zgodnie z rozstawem krokwi, systemy balastowe wymagają obliczenia ciężaru balastu w zależności od strefy wiatrowej, a konstrukcje naziemne — badań gruntu i doboru pali. Dla modułów ramowych standard to zaciski pośrednie i końcowe, ale dla modułów bezramowych stosuje się profile zatrzaskowe lub klejone łączniki; to wpływa na liczbę elementów i na koszt jednostkowy. Różnorodność dostępnych profili i akcesoriów pozwala dopasować system do niemal każdego dachu, ale wymaga precyzyjnego projektu.

Wyobraź sobie prosty przykład: instalacja 6 kWp na dachu skośnym z modułami 330 W zwykle oznacza 18 paneli, około 36–40 zacisków, ~36–40 m profilu i 8–12 haków dachowych — dla takiego zestawu koszt samych profili i zacisków często mieści się w widełkach podanych w tabeli. To nie jest magia, to matematyka i logistyka — od długości listwy po liczbę śrub — i to sprawia, że już na etapie oferty warto oszacować długości i ilości, bo każda zaoszczędzona śruba to realne złotówki.

Mocowanie na dachu skośnym vs płaskim zasady

Mocowanie na dachu skośnym opiera się na zakotwieniu szyn montażowych w elementach nośnych dachu — krokiew, murłata lub inna belka konstrukcyjna — z użyciem haków lub śrub mocujących. Typowy rozstaw haków wzdłuż szyny wynosi 800–1 200 mm w zależności od profilu i obciążeń; oznacza to, że jedna szyna o długości 6 m może wymagać 5–8 punktów mocowania. W projektowaniu bierze się pod uwagę wagę paneli (zwykle 18–25 kg/panel), obciążenia śniegowe i siły ssące wiatru — dla kotew projektuje się nośność na rozciąganie rzędu 1–3 kN w zależności od typu elementu mocującego i warunków.

Podobny artykuł Mocowanie paneli fotowoltaicznych na dachu

Dach płaski daje wybór: kotwić przez membranę (z odpowiednim systemem przejść i uszczelnień) lub zastosować system balastowy bez penetracji poszycia. Balast wymaga obliczeń — przykładowo w strefach wiatrowych o wyższych prędkościach mogą być potrzebne 60–120 kg balastu na panel, co znacząco podnosi obciążenie użytkowe dachu. Z drugiej strony balast eliminuje ryzyko nieszczelności wynikających z źle wykonanych przejść, ale wymusza sprawdzenie nośności i trwałości płaszcza dachowego pod kątem długotrwałego obciążenia punktowego.

Praktyczny przykład kalkulacji: dla pięciu rzędów paneli o wysokości ~1,7 m i kącie 30° odległość między rzędami, by uniknąć cienia zimą (przy niskim kącie słońca ok. 15°), wyniesie rzędu 5–7 m, co z kolei determinuje zapotrzebowanie na miejsce i układ montażu. Z kolei wybór orientacji i układu (portrait/landscape) zmienia długości i liczbę szyn — w portrecie często potrzebujemy krótszych prętów, ale więcej łączników; w landscape odwrotnie. To z pozoru drobne decyzje wpływają na logistykę i cenę.

Mocowanie do konstrukcji dachowej: stal i aluminium

Wybór materiału konstrukcji montażowej najczęściej sprowadza się do zestawienia: stal (ocynkowana lub malowana) kontra aluminium (profile ekstrudowane). Aluminium ma gęstość około 2,7 g/cm³, stal około 7,85 g/cm³ — oznacza to, że aluminium daje znaczną oszczędność masy przy porównywalnej nośności, co jest istotne przy lekkich konstrukcjach dachowych. Aluminium jest odporne na korozję dzięki anodowaniu, ale w środowiskach agresywnych (strefy nadmorskie) zaleca się stosowanie elementów o podwyższonej odporności lub odpowiednie izolacje, natomiast stal ocynkowana ma często lepszą sztywność przy dłuższych przęsłach i zwykle niższy koszt materiałowy.

Zobacz Mocowania paneli fotowoltaicznych

Kompatybilność materiałowa to klucz: styki aluminium ze stali nierdzewnej w obecności elektrolitu mogą prowadzić do korozji galwanicznej, dlatego w połączeniach stosuje się izolatory (podkładki z EPDM, separatory z tworzywa) oraz odpowiedni dobór śrub i nakrętek — najczęściej wykonanych ze stali nierdzewnej A2 (304) lub A4 (316) w strefach morskich. Przykładowo w warunkach umiarkowanych A2 daje dobrą odporność, a w warunkach zwiększonej agresji atmosferycznej rekomenduje się A4; koszt różnicy nie jest dramatyczny w kontekście całego systemu, ale ma znaczenie dla trwałości.

Konstrukcyjnie należy także uwzględnić ugięcia i rozpiętości: profile aluminiowe stosowane w montażu PV typowo dopuszczają rozstaw podpór 1,2–1,8 m w zależności od przekroju i obciążeń, natomiast stalowe rozwiązania mogą pozwolić na większe rozpiętości, co zmniejsza liczbę punktów kotwienia i prac montażowych. Projektant zawsze powinien zweryfikować przemieszczenia i rezonyans w kontekście lokalnych obciążeń wiatrowych i śnieżnych, a także materiałowych współczynników bezpieczeństwa.

Systemy montażu PV: ramowe i bezramowe

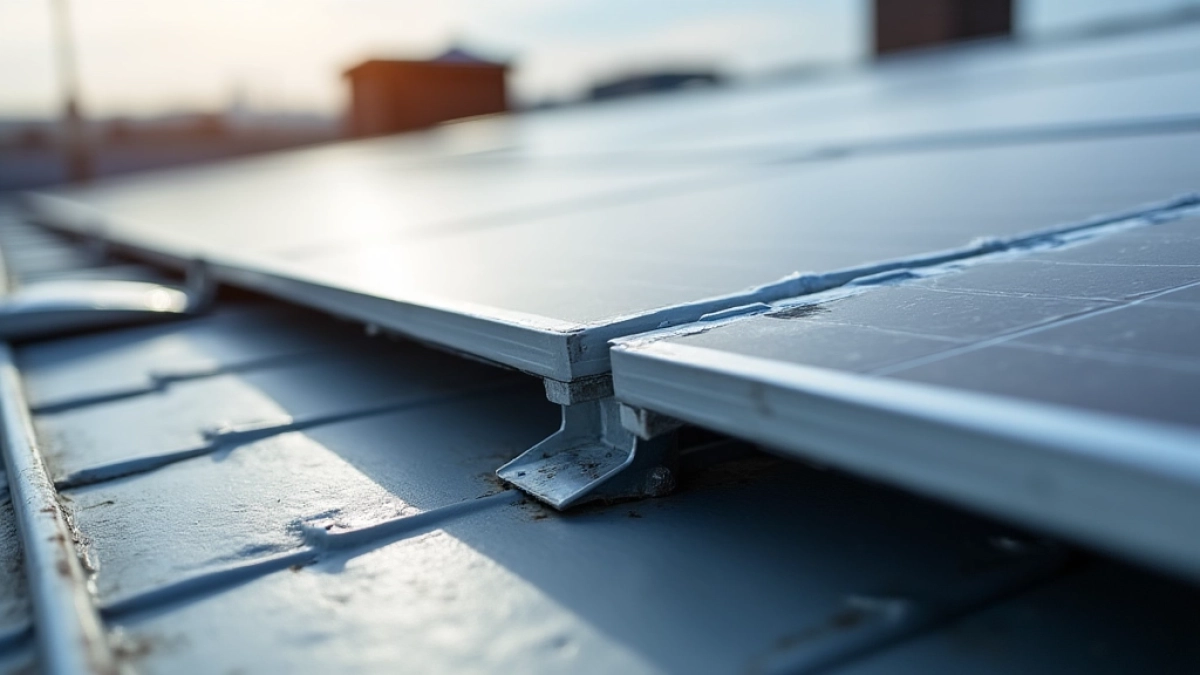

System ramowy to klasyczne mocowanie modułu z ramą aluminiową przy pomocy zacisków pośrednich i końcowych; to rozwiązanie jest proste i szeroko kompatybilne z modułami 60 i 72 ogniw. Zacisk pośredni trzyma dwa sąsiadujące panele, co zmniejsza liczbę elementów mocujących w porównaniu do systemów mocujących każdy panel indywidualnie, a jednocześnie zapewnia pewne i łatwe do inspekcji połączenia. Systemy bezramowe (np. szklano-szklane moduły) wymagają dedykowanych uchwytów lub profili klejonych — montaż musi uwzględnić inne zasady przenoszenia sił w ramie modułu i często wyższe wymagania dotyczące ochrony krawędzi szkła.

Różnice praktyczne: zaciski do modułów ramowych są tańsze (często 8–20 PLN za sztukę w zależności od typu), instalacja szybsza, a wymiana paneli prosta; moduły bezramowe dają estetykę i mniejsze ryzyko korozji ramy, ale elementy mocujące bywają droższe i wymagają ostrożnego doboru, by nie wyginać szkła. Dla modułów bez ram stosuje się często listwy podpierające i specjalne gumowe podkładki, które rozkładają obciążenia i chronią krawędź szkła przed uszkodzeniem.

Ważne zagadnienie to kompensacja rozszerzalności cieplnej — profile aluminiowe rozszerzają się około 23×10⁻⁶/°C, stal około 12×10⁻⁶/°C, co przy zmianie temperatury o 40°C dla odcinka 2 m daje różnicę długości rzędu ~1,8 mm dla aluminium i ~1,0 mm dla stali. Projektując system, należy przewidzieć szczeliny dylatacyjne i luźne mocowania zacisków, aby termiczne przemieszczenia nie powodowały naprężeń ram modułów czy śrub.

Uchwyty, profile i złącza mocujące do PV

Elementy łączące tworzą „kręgosłup” systemu montażowego: profile nośne (szyny), zaciski środkowe i końcowe, łączniki kątowe, haki dachowe, kotwy oraz uszczelki i podkładki izolacyjne. Przykładowe ceny orientacyjne dla komponentów (bez montażu): zacisk pośredni 8–20 PLN/szt., zacisk końcowy 10–30 PLN/szt., profil aluminiowy 30–80 PLN/m, hak dachowy 30–150 PLN/szt., tacka balastowa 50–200 PLN/szt. Te wartości zależą od jakości wykonania, powłoki i certyfikatów; przy większych zamówieniach cena jednostkowa spada, dlatego skalowanie jest istotne przy większych projektach.

Podczas montażu kluczowe są momenty dokręcania i rodzaj podkładek — śruby mocujące do profili aluminiowych zwykle dokręca się z momentem rzędu 10–25 Nm, zależnie od średnicy i typu nakrętki, aby nie zdeformować profilu ani nie uszkodzić ramy modułu; zawsze należy trzymać się wytycznych producenta łącznika. Zaleca się stosowanie podkładek z izolacją (EPDM) tam, gdzie kontaktują się różne metale, oraz stosowanie śrub ze stali nierdzewnej, co zmniejsza ryzyko korozji i problemów z późniejszymi przeglądami.

Konserwacja to nie luksus, to konieczność — po montażu warto przeprowadzić kontrolę i dociągnięcie śrub po 3–6 miesiącach, a następnie coroczne inspekcje; to pozwala wychwycić odkształcenia, poluzowania czy korozję we wczesnym stadium. Łatwo przeoczalne elementy to podkładki pod zaciskami czy końcowe kapy — ich uszkodzenie może skrócić żywotność połączenia lub narazić na mikroprzecieki i wnikanie wody w newralgiczne miejsca.

Wytyczne montażowe: kąty nachylenia i orientacja

Kluczowa informacja od razu: dla stałych instalacji optymalny kąt nachylenia w szerokościach geograficznych Polski wynosi zwykle 30–35°, a najlepsza orientacja to południe z dopuszczalnym przesunięciem ±10–15° dla niewielkiej utraty wydajności. Dla instalacji zorientowanych południowo odchylenie 10° obniża produkcję rzędu kilku procent, a odchylenie 30° może skutkować stratą 10–20% zależnie od pory roku i charakterystyki promieniowania. Wybór kąta to kompromis: niższy kąt zwiększa produkcję latem, wyższy poprawia produkcję zimą — decyzję warto podejmować pod kątem profilu zapotrzebowania energetycznego.

Prosty plan krok po kroku

• Sprawdź nośność konstrukcji dachu i przeanalizuj strefę wiatrową oraz śniegową.
• Wybierz orientację i kąt uzależniony od rocznych potrzeb energetycznych.
• Dobierz system kotwień (penetracyjny lub balastowy) zgodnie z typem dachu.
• Oblicz odstępy między rzędami, by uniknąć cienia (uwzględniając położenie geograficzne).
• Zaprojektuj przebieg profili, liczbę haków/zespołów kotwiących i wykonaj próbne mocowania.

W praktycznym przeliczeniu odstęp między rzędami dla modułu o wysokości 1,7 m przy kącie 30° i niskim zimowym kącie słońca ~15° wyniesie około 5–7 m, co wpływa na zagospodarowanie dachowej powierzchni. Obliczenie dystansu opiera się na prostej trigonometrii: dystans ≈ wysokość modułu / tan(kąt słońca). Oznacza to, że im większy kąt nachylenia modułu, tym mniejszy dystans między rzędami, ale jednocześnie większe opory aerodynamiczne i inne wyzwania konstrukcyjne.

Bezpieczeństwo i kompatybilność materiałów mocowania

Bezpieczeństwo zaczyna się od właściwego doboru materiałów i testów nośności — elementy mocujące powinny mieć dokumentację techniczną potwierdzającą badania statyczne i dynamiczne oraz deklaracje zgodności z wymogami lokalnych norm obciążeniowych. W projektowaniu bierze się pod uwagę nośność punktową dachów, możliwość lokalnych wzmocnień, ewentualny współudział sił wiatru i śniegu oraz marginesy bezpieczeństwa; zwykle projektuje się elementy tak, by osiągały nośność powyżej przewidywanych maksymalnych obciążeń z zapasem.

Kompatybilność materiałowa to kolejny filar bezpieczeństwa: łączenia różnych metali powinny być izolowane, a elementy narażone na agresywne środowisko — np. strefy nadmorskie — wykonane ze stali kwasoodpornej A4 lub z materiałów o porównywalnej odporności. Warstwa cynkowa przy ocynku ogniowym powinna mieć odpowiednią grubość, a wszystkie newralgiczne połączenia uszczelnione tak, aby nie dopuścić do przedwczesnej korozji czy degradacji powłok ochronnych. Doświadczenie pokazuje, że marginalny wzrost kosztu premium materiałów często przekłada się na wieloletnie oszczędności na naprawach i wymianach.

Praktyczne zabezpieczenia obejmują także testy pull-out dla kotew (wykonanie próbnego badania jednego lub kilku punktów do 1,2–1,5× obciążenia roboczego), prowadzenie dokumentacji montażowej oraz planów inspekcji: dociągnięcie śrub po kilku miesiącach, przeglądy okresowe co 12 miesięcy oraz natychmiastowa reakcja na anomalie (luzy, korozję, uszkodzenia membrany dachowej). Te czynności nie są ozdobnikiem — to zabezpieczenie inwestycji i gwarancja, że zamontowane panele będą produkować bez przerw przez kolejne dekady.

mocowanie do paneli fotowoltaicznych

• Pytanie 1: Jakie są najpopularniejsze metody mocowania paneli PV na dachu?

  Odpowiedź: Najczęściej stosuje się systemy dachowe z profilami montażowymi, które umożliwiają regulację kąta nachylenia i zapewniają szczelność pokrycia dachowego.

• Pytanie 2: Czy mogę montować panele na dachu o różnych kątach nachylenia?

  Odpowiedź: Tak, istnieją elastyczne systemy, które dopasowują się do różnic kąta i zapewniają jednolitą ekspozycję na słońce oraz dobrą wentylację pod panelami.

• Pytanie 3: Jakie akcesoria są niezbędne do prawidłowego mocowania?

  Odpowiedź: Niezbędne są profile montażowe, zaciski, łączniki, kołki mocujące, uszczelnienia oraz elementy zabezpieczające przed korozją.

• Pytanie 4: Jak dbać o wodoodporność i konserwację po montażu?

  Odpowiedź: Regularnie sprawdzaj stan uszczelek, usuwaj zanieczyszczenia z miejsc łączeń, monitoruj korozję elementów metalowych i zapewnij odpowiednią wentylację pod panelami.
