Instalacja paneli fotowoltaicznych na dachach z blachy trapezowej otwiera drzwi do efektywnych systemów energii słonecznej, ale wymaga precyzyjnego podejścia. Kluczowe wątki to specyfika mocowania dostosowanego do falistego profilu blachy, wyzwania związane z nośnością i stabilnością oraz techniczne detale zacisków i szyn. Te elementy zapewniają nie tylko bezpieczeństwo, ale i optymalną wydajność, minimalizując ryzyko uszkodzeń.

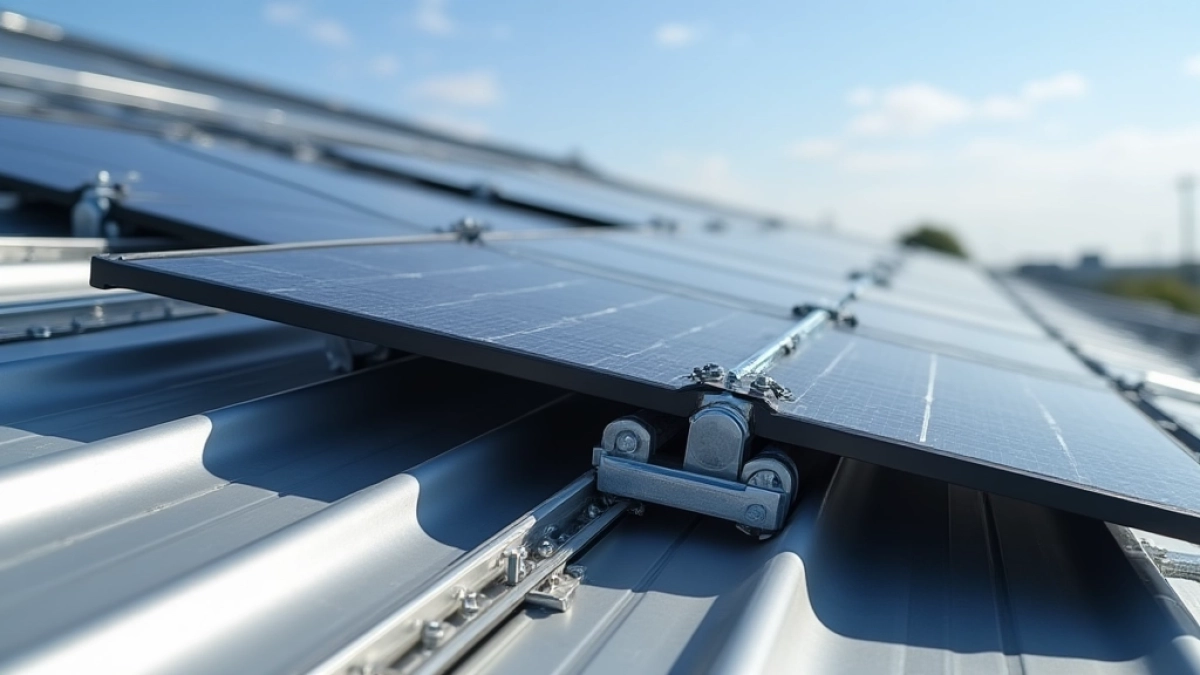

Mocowanie paneli fotowoltaicznych do blachy trapezowej

Specyfika mocowania paneli PV do blachy trapezowej

Blacha trapezowa, z jej charakterystycznymi falami o wysokości od 20 do 75 mm, to popularny wybór na dachy przemysłowe i mieszkalne. Mocowanie paneli PV tutaj różni się od dachówek nie wiercimy otworów, by uniknąć korozji. Zamiast tego stosujemy bezinwazyjne zaciski, które chwytają krawędzie fal. To podejście chroni integralność pokrycia i wydłuża żywotność instalacji.

Wiesz, jak frustrujące bywa dopasowanie elementów do nieregularnych powierzchni? Tutaj specyfika polega na kompatybilności z profilem T-18 czy PS-75, gdzie szyny montażowe układamy równolegle do fal. Panele o wymiarach 1,65 m x 1 m mocujemy co 1,2 m, by rozłożyć obciążenie. Taka konfiguracja zapobiega punktowemu naciskowi, co jest kluczowe dla trwałości.

Story z życia: instalatorzy często spotykają dachy o nachyleniu 5-15 stopni, idealne dla PV. Dostosowując mocowania, zyskujemy na ekspozycji słonecznej. Pamiętaj, że blacha o grubości 0,5 mm wymaga lżejszych paneli, poniżej 20 kg/m². To nie rocket science, ale wymaga uwagi do detali.

Zobacz mocowanie panela fotowoltaicznego

Podstawowe profile blachy

Profile jak TR-20 mają fale 20 mm, co ogranicza typy zacisków do tych o regulowanej wysokości. Dla wyższych fal, np. 50 mm, szyny aluminiowe o długości 4 m pasują idealnie. Koszt takiego zestawu to około 150-200 zł za metr bieżący, w zależności od producenta.

  • Sprawdź wysokość fali przed zakupem to podstawa.
  • Użyj zacisków uniwersalnych dla fal 15-80 mm.
  • Rozmieść panele w rzędach, co 80 cm między szynami.
  • Testuj stabilność wiatrem symulowanym do 120 km/h.

Wyzwania montażu fotowoltaiki na blasze trapezowej

Montaż na blachę trapezową to nie spacerek po parku wiatr i śnieg testują każde połączenie. Głównym wyzwaniem jest nieregularny profil, który może powodować przesunięcia paneli. Rozwiązaniem są mostki adaptacyjne, podnoszące moduły nad fale o 50-100 mm. To minimalizuje cieniowanie i ułatwia czyszczenie.

Wyobraź sobie dach o powierzchni 100 m² z blachą o module 35 mm. Tu wyzwaniem staje się równomierne rozłożenie 20 paneli, by uniknąć koncentracji masy w jednym miejscu. Instalatorzy radzą zaczynać od środka dachu, idąc na zewnątrz. Koszt dodatkowego sprzętu? Około 500 zł za zestaw mostków na 10 paneli.

Przeczytaj również o mocowanie do paneli fotowoltaicznych

Humor w tle: blacha faluje jak morze, a panele chcą stać prosto. Wyzwanie to też termiczne rozszerzanie blacha się nagrzewa do 60°C latem, co luzuje śruby. Używaj samozaciskowych elementów z gumowymi podkładkami, by to ogarnąć. Empatycznie mówiąc, rozumiem twój stres ale krok po kroku dasz radę.

Inne pułapki? Wilgoć pod panelami, jeśli nie ma wentylacji. Zapewnij szczelinę 100 mm dla cyrkulacji powietrza. To nie tylko wyzwanie, ale szansa na lepszą efektywność o 5-10%.

  • Oceń nachylenie dachu powyżej 30° wymaga wzmocnień.
  • Unikaj penetracji blachy bezinwazyjność to priorytet.
  • Testuj na śnieg: obciążenie do 150 kg/m².
  • Dostosuj do ekspozycji wiatru z północy.

Techniczne aspekty mocowania PV do profilu trapezowego

Technika zaczyna się od wyboru profilu trapezowy T-35 wymaga zacisków o rozstawie 40 mm. Szyny z anodowanego aluminium, o przekroju 40x40 mm, mocujemy co 1,5 m. To zapewnia nośność do 5400 Pa, czyli wytrzymałość na wiatr i grad. Dokładne wymiary to klucz do sukcesu.

Podobny artykuł Mocowanie paneli fotowoltaicznych na dachu

Krok po kroku: najpierw mapuj fale blachy. Potem instaluj szyny prostopadle do krokwi, używając 4 zacisków na panel. Dla panelu 400 Wp, masa 18 kg, łączna instalacja na 50 m² waży 900 kg. Koszt techniki? 300 zł/m², w tym śruby M8 ze stali nierdzewnej.

Analitycznie patrząc, profil trapezowy redukuje wagę dachu o 20% w porównaniu do ceramiki. Ale technicznie, trzeba kalkulować rozszerzalność aluminium szyn rośnie o 0,02 mm/°C. Używaj elastycznych łączników, by uniknąć pęknięć. To jak układanka, gdzie każdy element liczy się podwójnie.

Materiały i narzędzia

Potrzebujesz wiertarki bezudarowej do wstępnego pozycjonowania, choć wiercenie minimalne. Zaciski z poliamidu wytrzymują -40 do +80°C. Dla profilu 50 mm, szyna 3 m kosztuje 120 zł. Wybierz certyfikowane, by spełnić wymogi.

  • Zmierz profil dokładnie błąd o 5 mm psuje całość.
  • Mocuj szyny co 1-2 m, zależnie od rozpiętości.
  • Użyj podkładek antykorozyjnych pod każdym zaciskiem.
  • Sprawdź poziomowanie laserem dla precyzji.
  • Integruj z inwerterem po montażu mechanicznym.

Nośność dachu przy mocowaniu paneli fotowoltaicznych

Nośność blachy trapezowej to zazwyczaj 100-200 kg/m², ale z PV rośnie do 250 kg/m² po wzmocnieniu. Dla dachu 200 m², 40 paneli dodają 720 kg rozłóż to równomiernie. Inżynierowie zalecają analizę statyczną przed startem. To podstawa bezpieczeństwa.

Storytelling: pamiętam dach fabryczny, gdzie nośność była na granicy. Dodali belki stalowe co 2 m, co podniosło limit do 300 kg/m². Teraz panele pracują bez drżenia. Klucz to symulacja obciążeń w programie jak Robot Structural.

Dla śniegu w Polsce, do 200 kg/m², wzmacniaj krawędzie. To nie żarty normy PN-EN 1991-1-3 to wytyczne. Rozmowa z konstruktorem rozjaśni wątpliwości.

  • Oblicz masę: panel 20 kg + szyna 5 kg/m.
  • Wzmocnij krokwie jeśli poniżej 150 kg/m².
  • Testuj obciążeniem testowym 1,5 raza normy.
  • Konsultuj z inżynierem budowlanym.

Bezpieczne zaciski i szyny do blachy trapezowej

Zaciski środkowe i końcowe to serce systemu dla blachy 35 mm, modele o sile chwytu 500 N. Szyny o długości 2-6 m, z otworami co 20 cm dla regulacji. Bezpieczeństwo? Wytrzymują 150 km/h wiatru. Wybierz te z certyfikatem TÜV.

Bezpieczeństwo to też ergonomia zaciski szybkomocujące skracają czas o połowę. Dla fal wysokich, użyj adapterów 50 mm. To empatyczne: ułatw sobie życie.

Typy zacisków

Środkowe dla wielu paneli, boczne dla krawędzi. Materiał: stal ocynkowana lub aluminium. Trwałość 25 lat, jak panele.

  • Wybierz zaciski regulowane 20-60 mm.
  • Mocuj co 60 cm wzdłuż szyny.
  • Użyj taśmy uszczelniającej pod bazą.
  • Sprawdź po miesiącu na luzy.
  • Integruj z systemem uziemiającym.
  • Unikaj plastiku tylko metal.

Normy regulujące montaż PV na blasze trapezowej

Norma PN-EN 1991-1-4 rządzi obciążeniami wiatrem dla strefy II w Polsce, do 1,2 kN/m². Montaż musi to uwzględniać, z marginesem 1,5. Blacha trapezowa podlega PN-EN 1090 dla stali. To nie opcjonalne, to prawo.

Analitycznie: PN-EN 50603 dotyczy bezpieczeństwa PV, wymagając testów na wibracje. Dla blachy, unikaj penetracji per PN-EN 14782. Instalatorzy z certyfikatem SEP to standard. Koszt zgodności? Wliczony w projekt, około 10% budżetu.

Inne: PN-EN 1993-1-3 dla obciążeń śniegiem. To framework, w którym działa instalacja. Zrozumienie tego upraszcza proces.

  • Przeczytaj PN-EN 1991 przed projektem.
  • Certyfikuj instalację po montażu.
  • Dostosuj do lokalnych stref wiatrowych.
  • Użyj oprogramowania do symulacji norm.
  • Dokumentuj zgodność dla ubezpieczyciela.

Zalety systemów mocowania do blachy trapezowej

Lekkość blachy pozwala na instalacje do 1 MW bez gruntów oszczędność 30% miejsca. Mocowania bezinwazyjne skracają montaż do 2 dni na 100 m². Wydajność? Do 20% wyższa dzięki wentylacji pod panelami.

Dodatkowo, łatwa konserwacja dostęp bez drabiny. To systemy przyszłości, skalowalne i ekologiczne.

  • Oszczędność czasu: montaż 50% szybszy niż na dachówce.
  • Niska waga: +15 kg/m² max.
  • Elastyczność: łatwa rozbudowa.
  • Ekonomia: ROI w 6 lat.
  • Trwałość: odporne na warunki pogodowe.
  • Estetyka: czysty wygląd dachu.

Pytania i odpowiedzi dotyczące mocowania paneli fotowoltaicznych do blachy trapezowej

  • Jakie systemy montażu są zalecane do blachy trapezowej?

    Do mocowania paneli fotowoltaicznych na blachach trapezowych polecane są dedykowane systemy uchwytów, szyn i mostków, które dostosowują się do falistego profilu blachy. Te rozwiązania zapewniają stabilność bez penetracji powłoki, minimalizując ryzyko korozji i przecieków, oraz uwzględniają wysokość fal i grubość materiału dla optymalnej kompatybilności.

  • Jakie wyzwania wiążą się z montażem na takim dachu?

    Montaż na blachach trapezowych jest wyzwaniem ze względu na unikalny kształt, nachylenie i nośność dachu, co wymaga indywidualnego projektu. Falisty profil uniemożliwia użycie standardowych metod, a panele muszą być precyzyjnie mocowane, aby uniknąć deformacji pod wpływem wiatru czy śniegu, z naciskiem na nie przekraczanie dopuszczalnych obciążeń konstrukcji.

  • Jak uniknąć uszkodzenia powierzchni blachy podczas instalacji?

    Aby zminimalizować ryzyko, stosuj specjalne zaciski lub szyny, które nie penetrują powłoki blachy. Montaż powinien być realizowany przez certyfikowanych instalatorów, którzy uwzględnią kompatybilność z profilem blachy, zapewniając szczelność i estetykę, oraz regularnie sprawdzają stan mocowań podczas przeglądów.

  • Jakie normy regulują instalację fotowoltaiki na blachach trapezowych?

    Instalacje podlegają normom takim jak PN-EN 1991-1-4 dotycząca obciążeń wiatrem oraz PN-EN 1090 regulująca wykonawstwo konstrukcji stalowych. Te przepisy zapewniają bezpieczeństwo, zgodność z prawem budowlanym i optymalną wydajność, uwzględniając orientację dachu oraz ekspozycję na słońce.
