Mocowanie paneli fotowoltaicznych: przewodnik montażowy

Mocowanie paneli fotowoltaicznych to decyzja techniczna i ekonomiczna jednocześnie. Dwa-trzy dylematy pojawiają się najczęściej: czym najlepiej zbudować stelaż — lekkim aluminium czy cięższą, lecz bardziej odporną stalą nierdzewną; czy przebić pokrycie dachowe i kotwić bezpośrednio, czy postawić system balastowy bez penetracji; oraz czy inwestować w mechanizmy regulacji kąta, które zwiększą produkcję, ale też komplikują serwis. Ten artykuł podpowiada, jakie są konsekwencje każdego wyboru, jakie elementy trzeba policzyć i jak przełożyć parametry techniczne na koszty i trwałość instalacji.

• Typy uchwytów do paneli PV
• Materiały konstrukcji: aluminium vs stal nierdzewna
• Kąty nachylenia i regulacja ustawienia
• Szyny montażowe i łączniki
• Uszczelnienia i materiały EPDM
• Kompatybilność zestawów z profilami i akcesoriami
• Projektowanie stelaży: balasty i serwis
• Mocowanie paneli fotowoltaicznych

Poniżej zestaw orientacyjnych danych technicznych i cen netto, które pomagają porównać podstawowe rozwiązania montażowe; wartości odnoszą się do typowych komponentów używanych w instalacjach dachowych i balastowych w warunkach umiarkowanego klimatu.

Z tabeli widać zasadnicze zależności: aluminium daje niski ciężar i niższą cenę jednostkową szyn, stal nierdzewna podnosi koszty i masę, za to zwiększa sztywność konstrukcji. Dla pojedynczego panela (1,65 x 0,99 m) szacunkowy zestaw montażowy (2 szyny 1,8 m, 4 klemy, śruby, kilka uchwytów i uszczelnienia) kosztuje netto około 180–280 PLN przy rozwiązaniu aluminiowym, a przy zastosowaniu stali nierdzewnej może to być 320–420 PLN netto, przy znacznie większej masie do dachu lub fundamentu.

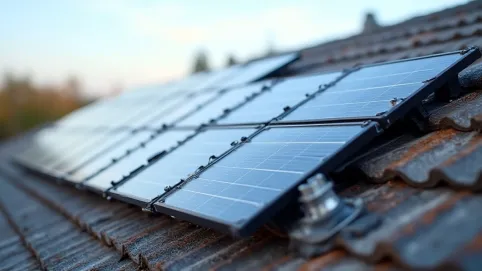

Typy uchwytów do paneli PV

Uchwyty są pierwszą linią decyzji — wybór typu determinuje sposób kotwienia i kompatybilność z pokryciem dachowym. Istnieją uchwyty S i L do szyn, specjalne haki do dachówki ceramicznej, obejmy do blachy trapezowej oraz rozwiązania dedykowane do dachówek cementowych i karpiówek; są też systemy montażu balkonowego czy fasadowego. Każdy typ ma ograniczenia wymiarowe: grubość ramy modułu (najczęściej 30–40 mm), maksymalna wysokość profilu i wielkość szczeliny szczękowej. Dobór zaczyna się od analizy pokrycia dachu i profilu ramy panelu — to punkt zero projektowania.

Zobacz mocowanie panela fotowoltaicznego

Uchwyt S (środkowy) i uchwyt E (końcowy) to klasyka montażu na szynach; ich zaletą jest prostota, szybki montaż i niskie koszty materiałowe. Haki dachówkowe wymagają precyzyjnego dopasowania do geometrii dachówki i właściwego uszczelnienia miejsca przebicia, bo to element krytyczny pod kątem przecieków. Uchwyt do blachy trapezowej najczęściej opiera się o obejmę lub dedykowaną płytkę, nie zawsze wymagając przewierceń — czasem stosuje się specjalne podpory mocowane do fałd blachy, co zmniejsza liczbę otworów w pokryciu.

Wybór odpowiedniego typu determinuje też liczbę elementów zamocowania przypadających na panel. Dla standardowego montażu wzdłuż szyn przyjmuje się orientacyjnie: 2 klemy środkowe i 2 końcowe na moduł, plus 4–8 śrub i 2 punkty kotwienia dachu na rzęd. To przekłada się bezpośrednio na koszt i czas montażu; więc decyzja o uchwycie powinna uwzględniać też logistykę — dostęp do dachu, konieczność użycia podnośnika, oraz czas instalacji i serwisu.

Materiały konstrukcji: aluminium vs stal nierdzewna

Aluminium dominuje dzięki stosunkowi wytrzymałość / masa; profile aluminiowe są lekkie, łatwe w obróbce, odporne na korozję po anodowaniu i zwykle tańsze netto na metr. Stal nierdzewna oferuje większą sztywność i wyższą odporność punktową na obciążenia dynamiczne, co ma znaczenie przy dużych rozpiętościach i tam, gdzie przewiduje się duże obciążenia śniegiem lub ruchem serwisowym. Matematyka jest tu prosta: więcej masy = większe obciążenie dachu i droższy transport. W praktyce wyboru trzeba porównywać nie tylko cenę materiału, lecz także koszty montażu, kotwienia i ewentualnych wzmocnień poszycia dachu.

Przeczytaj również o mocowanie do paneli fotowoltaicznych

Różnice w rozszerzalności cieplnej między aluminium i stalą są istotne przy długich profilach i dużych amplitudach temperatury; aluminium rozszerza się szybciej, więc systemy z długimi szynami powinny mieć przewidziane szczeliny dylatacyjne. Przy łączeniu aluminium ze stalą nierdzewną trzeba unikać bezpośredniego kontaktu w obecności elektrolitu — ryzyko kawitacji galwanicznej można ograniczyć przez powłoki, uszczelki EPDM lub separujące podkładki. Anodyzowane aluminium i stal A2/A4 dobrze się uzupełniają, ale projektant musi uwzględnić parametry środowiskowe i ekspozycję morską.

Jeśli spojrzeć na liczby z tabeli, koszt netto metra szyny aluminiowej (~28 PLN/m) jest około 45–55% niższy niż odpowiedniej szyny ze stali nierdzewnej (~62 PLN/m), ale stal podnosi ciężar konstrukcji prawie trzy razy. Decyzja powinna wynikać z analizy nośności dachu, warunków korozyjnych i oczekiwanej żywotności — w strefach o dużej zawartości soli w powietrzu stal A4 może być uzasadniona pomimo kosztu, podczas gdy na terenach miejskich aluminium często wystarcza.

Kąty nachylenia i regulacja ustawienia

Kąt nachylenia wpływa bezpośrednio na produkcję energii; optymalny kąt w kraju o szerokości geograficznej Polski zwykle mieści się w przedziale 30–35°. Błąd ustawienia o 10° może obniżyć roczną produkcję o kilka procent, a zmiany azymutu wpływają analogicznie — kilka stopni odchylenia powoduje spadek sprawności. Rozwiązania regulowane (manualne lub lekkie zmiany sezonowe) potrafią dodać 2–6% produkcji rocznej w porównaniu do stałego ustawienia, podczas gdy układy śledzące (trackery) mogą zwiększyć zysk jeszcze bardziej, ale kosztem większej złożoności i ryzyka serwisowego.

Podobny artykuł Mocowanie paneli fotowoltaicznych na dachu

Mechaniczne systemy regulacji kąta występują w wersji ręcznej z kilkoma pozycjami (np. 15°, 25°, 35°) oraz jako stepless, umożliwiające płynną regulację. Napędzane trackery jednoosiowe lub dwuosiowe podnoszą energię, ale wymagają zasilania i sterowania; ich cena i potrzeby serwisowe sprawiają, że są sensowne głównie w większych instalacjach gruntowych lub komercyjnych, a nie zawsze na małych dachach. Elementy regulacyjne powinny być zaprojektowane z myślą o blokadach antywiatrowych i mechanizmach zabezpieczających przed przypadkowym obrotem w czasie silnego wiatru.

W praktycznej kalkulacji trzeba porównać przyrost produkcji z kosztami dodatkowych elementów montażowych i robocizny, oraz z szansą na dodatkowe punkty awarii. Prosty przykład: regulowana noga montażowa zwiększa koszt jednej stopy montażowej o około 40–80 PLN netto, a instalacja z ręczną regulacją może wymagać dodatkowego czasu serwisowego przy zmianie pozycji dwa razy w roku. Dlatego wybór typu regulacji powinien uwzględniać opłacalność w ciągu 10–25 lat eksploatacji.

Szyny montażowe i łączniki

Szyny to kręgosłup konstrukcji — wybór przekroju, długości i sposobu łączenia wpływa na wytrzymałość, ciężar i wygodę montażu. Standardowe długości profili dostępne są przeważnie w 2,0–6,0 m; dłuższe elementy zmniejszają liczbę spawów i złączy, ale komplikują transport i montaż na dachu. Oferowane są opcje z rowkiem T, dzięki któremu używa się specjalnych śrub/wkładek, oraz szyny bez rowka, wymagające klamer i pośrednich łączników. Koszt netto metra i masa z tabeli pokazują, że decyzja o materiale ma znaczenie dla śladów montażowych i obciążenia dachu.

Projektując rozpiętości między podporami, stosuje się zasady dopuszczalnego ugięcia oraz nośności; typowa rekomendacja mówi o podporach co 1,2–2,0 m w zależności od wymiarów szyny i obciążeń śniegiem/windy. Dla profilu aluminiowego o przekroju 40x40 mm i grubości 2,5 mm należy liczyć, że maksymalny dopuszczalny luz zależy od projektu, ale przy standardowych panelach najlepiej trzymać krótsze przęsła i unikać długich, wolnobieżnych odcinków. Ugięcie nie powinno wpływać na klamry ani powodować skręcania paneli, bo to skraca żywotność modułów i może prowadzić do ich pęknięć.

Łączniki szyn (couplers) i spojenia powinny być dobierane tak, aby siły przenoszone były bezpośrednio pomiędzy profilami, z użyciem śrub z nakrętkami ryflowanymi i podkładkami. Istotne są też elementy uziemiające i klipsy zapewniające ciągłość elektryczną pomiędzy modułami a ramą. Moment dokręcania śrub M8 w systemach montażowych zwykle mieści się w przedziale 15–25 Nm, a jego przestrzeganie zapewnia właściwe dociśnięcie bez deformacji profilu; warto dokumentować momenty dokręcania w protokole montażowym.

Uszczelnienia i materiały EPDM

Przejścia dachowe i miejsca instalacji haków to newralgiczne punkty pod kątem szczelności; stąd duże znaczenie mają uszczelnienia EPDM, taśmy butylowe i kołnierze. EPDM to kauczuk syntetyczny o dużej odporności na UV i starzenie, często deklarowanej żywotności 20–30 lat w warunkach zewnętrznych; cena netto rolki czy profilu zależy od grubości i przekroju, ale z tabeli wynika, że koszty uszczelnień są relatywnie niewielkie w skali całej instalacji. Ważne jest dobranie profili kompatybilnych z rodzajem pokrycia — inny sposób uszczelnienia zastosujemy do dachówki ceramicznej, a inny do PVC czy papa bitumiczna.

Technika uszczelniania obejmuje podkładki EPDM pod uchwyty, kołnierze wokół haków dachówkowych oraz taśmy i masy uszczelniające do połączeń. Podkładanie EPDM izoluje metal od bezpośredniego kontaktu z membraną dachową i zmniejsza ryzyko perforacji poprzez jej osiadanie czy ruch cieplny. Przy montażu dachów metalowych i membran PVC należy sprawdzić kompatybilność chemiczną materiałów — niektóre środki bitumiczne mogą wpływać na właściwości gumy, więc dobiera się konkretne typy klejów i taśm.

W przypadku dachów płaskich z systemem balastowym uszczelnienia pełnią inną rolę — bardziej chronią przed przesuwaniem się elementów i uszkodzeniami mechanicznymi. Tu EPDM stosuje się do podkładów pod balasty i jako separatory między betonowymi bloczkami a membraną dachu. Wybór odpowiedniej grubości i twardości EPDM wpływa na trwałość rozwiązania i należy go uzgodnić z producentem membrany dachowej oraz projektantem stelażu.

Kompatybilność zestawów z profilami i akcesoriami

Kompatybilność to kwestia prostych wymiarów: wysokości ramy modułu, szerokości rowka montażowego i przekroju śruby T-bolt. Zestawy montażowe sprzedawane „w pakiecie” upraszczają dobór, ale mieszanie komponentów różnych producentów niesie ryzyko niepasujących wkładów i konieczności użycia podkładek dystansowych. W praktyce przed zakupem trzeba zmierzyć ramę modułu (wysokość i grubość) oraz wymiar rowka w profilu szyny — różnice kilku milimetrów mogą oznaczać, że standardowa klema nie wejdzie lub że nie osiągniemy właściwego docisku. Kompatybilność dotyczy też uziemienia: klipsy uziemiające muszą pasować do kształtu profilu, by zapewnić ciągłość przewodu ochronnego.

W dokumentacji projektowej dobrze jest podać dokładne modele profili i numer katalogowy klamer, a w zestawieniu materiałów także alternatywy wymiarowe. Jeśli planujesz łączyć profile aluminiowe z elementami stalowymi, uwzględnij podkładki izolujące i powłoki zabezpieczające. Przy imporcie komponentów z różnych źródeł sprawdź certyfikaty i deklarowane klasy korozyjne, żeby nie okazało się po kilku latach, że części reagują ze sobą elektrochemicznie.

Lista kontrolna kompatybilności powinna obejmować: wymiar ramy modułu (mm), grubość profilu szyny (mm), typ rowka T, średnicę i klasę śrub oraz sposób uziemienia. Zignorowanie jednej z tych pozycji może oznaczać dodatkowe przeróbki na dachu, spadek estetyki instalacji lub problemy z gwarancją producenta modułów. Dlatego projektując system, lepiej policzyć materiał z zapasem i potwierdzić wymiary przed zamówieniem.

Projektowanie stelaży: balasty i serwis

Projektowanie stelaży zaczyna się od analizy warunków wiatrowych i nośności dachu — to od tego zależy czy stosować kotwy przebijające poszycie, czy system balastowy bez penetracji. Dla dachów płaskich balast (betonowe bloczki 25–50 kg) jest często preferowany, bo eliminuje ryzyko przecieków, ale wymaga znacznie większej masy przypadającej na m2. Orientacyjne wartości balastu mieścić się mogą w przedziale 30–120 kg na m2 systemu, zależnie od klasy ekspozycji wiatru; dla pojedynczego panela 1,65 m2 oznacza to rzędy 50–200 kg balastu, co trzeba sprawdzić w obliczeniach inżynierskich przed ostatecznym rozmieszczeniem.

Projekt powinien uwzględniać wygodny dostęp serwisowy: minimalne przejścia między rzędami paneli 0,3–0,6 m dla obsługi i usuwania śniegu, miejsca podnoszenia do okien dachowych i strefy bezpieczeństwa przy krawędzi dachu. Strefy te tworzy się tak, by prace serwisowe nie wymagały zdejmowania paneli — to znacznie skraca czas przeglądów i redukuje koszty eksploatacji. W projekcie warto także uwzględnić punktowe obciążenia od chodzenia serwisowego i przewidzieć wzmocnienia pod strefy pracy.

Oto krok po kroku uproszczony plan projektowania i montażu stelażu, który pomaga zredukować ryzyko błędów i oszacować materiały oraz czas wykonania:

• Wykonać inwentaryzację dachu: wymiary, rodzaj pokrycia, strefy wiatrowe i wytrzymałość konstrukcji (rysunki i pomiary).
• Wybrać typ montażu (przebijający czy balastowy) i materiał szyn; przygotować podstawowy kosztorys netto materiałów.
• Zaplanować rozmieszczenie paneli, liczbę punktów kotwień lub ilość balastu na rząd oraz drogę serwisową.
• Skalkulować narzuty robocizny: przygotowanie dachu, montaż szyn, mocowanie paneli, testy i protokoły.
• Wykonać montaż, trzymając zadeklarowane momenty dokręcania i dokumentując inspekcję szczelności oraz uziemienie.

Mocowanie paneli fotowoltaicznych

• Jakie są główne rodzaje uchwytów do mocowania paneli PV?

  Najpopularniejsze typy to uchwyty S, L, dachowe, balkonowe, do blachy trapezowej, do karpiówki oraz uchwyty z regulacją kąta. Wybór zależy od typu konstrukcji dachu lub elewacji oraz profilu paneli.

• Jakie materiały najczęściej stosuje się do mocowania paneli?

  Stal nierdzewna lub aluminium, odpornych na czynniki atmosferyczne; stosuje się również elementy uszczelniające i łączniki, aby zapewnić trwałość i ochronę przed przeciekami.

• Co wpływa na prawidłowe ustawienie kąta nachylenia i stabilność montażu?

  Właściwy kąt nachylenia zależy od lokalizacji i projektowanego zapotrzebowania na energię; stabilność zapewniają solidne mocowania do podłoża lub stelaży oraz odpowiednie szyny montażowe i łączniki.

• Jakie dodatkowe elementy warto uwzględnić w zestawie montażowym?

  Szyny montażowe, łączniki, mostki trapezowe, klemy/ucho uziemiające, uszczelnienia EPDM lub taśmy uszczelniające wszystko to dla zapobiegania przeciekom i zapewnienia kompatybilności z profilem paneli.
