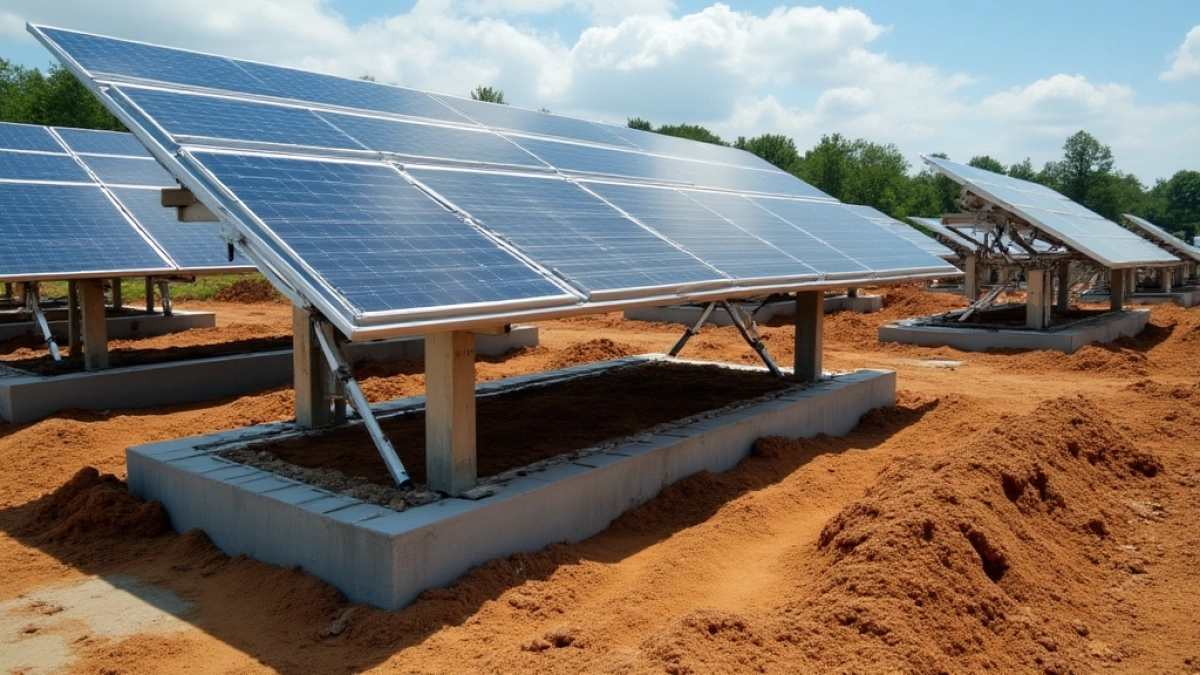

Konstrukcja pod panele fotowoltaiczne na gruncie (N2V)

Konstrukcja pod panele fotowoltaiczne na gruncie to temat praktyczny, techniczny i nie bójmy się tego pełen wyborów, które decydują o kosztach, trwałości i wydajności instalacji. Dylematy są proste: szybkie i tanie fundamenty czy dłuższa żywotność dzięki solidnemu zabezpieczeniu stalowemu; regulowany kąt dla maksymalnego plonu czy układ prosty i tańszy w realizacji; modułowa konstrukcja dla mikroinstalacji czy rozbudowana wersja dla farmy. Ten tekst zebrał liczby, zakresy i przykłady, żeby pomóc porównać te opcje bez niepotrzebnej marketingowej mgły — ot, konkret, liczby i scenariusze, które warto rozważyć przed wbiciem pierwszej śruby.

• Stabilność dwupodporowej konstrukcji gruntowej N2V
• Materiały i powłoki ochronne stalowej konstrukcji
• Regulacja kąta nachylenia i liczby paneli
• Szybki montaż bez fundamentów betonowych
• Zastosowanie od mikroinstalacji po farmy PV
• Dostosowanie do różnych rodzajów gruntów
• Konstrukcja pod panele fotowoltaiczne na gruncie — Pytania i odpowiedzi

Tabela pokazuje, że największą dźwignią oszczędności jest skala — koszt konstrukcji na 1 kWp spada znacząco przy większych projektach, a najdroższe są drobne, jednorazowe realizacje. Widoczne są też kluczowe punkty decyzyjne: wybór powłoki (ocynk vs. duplex) wpływa na koszt jednostkowy i prognozowaną żywotność, natomiast rodzaj fundamentu determinuje tempo budowy i wymogi sprzętowe. Liczby te pozwalają oszacować budżet przy znanej liczbie paneli i planowanej mocy; dalej rozwijam, jak przeliczać i gdzie szukać oszczędności bez ryzyka skrócenia okresu eksploatacji.

Stabilność dwupodporowej konstrukcji gruntowej N2V

Najważniejsza wiadomość: dwupodporowa konstrukcja N2V rozdysponowuje obciążenia w sposób prosty i przewidywalny, co ułatwia projektowanie i montaż. Przy równomiernie rozłożonym obciążeniu q (kN/m) maksymalny moment zginający dla belki podpartej na dwóch końcach wynosi M = q·L²/8, co w praktycznym przykładzie daje czytelną liczbę — dla L = 1,6 m i q = 0,6 kN/m M ≈ 0,192 kN·m, informacja przydatna do doboru przekrojów. Projektowanie bierze pod uwagę obciążenia śniegiem (0,7–1,5 kN/m² typowo, w zależności od regionu) i wiatrem (0,6–1,0 kN/m²), a N2V jest zwykle dimensionowane na kombinację tych wartości z odpowiednim współczynnikiem bezpieczeństwa.

Zobacz konstrukcja pod panele fotowoltaiczne na dachu płaskim

Stabilność boczna i odporność na przewrócenie rozwiązuje się przez kombinację rozstawu podpór, przekrojów profili i elementów usztywniających — stężenia diagonalne, poprzeczki między wierszami i profile torsyjne. Zastosowanie stężeń zwiększa sztywność lateralną nawet o kilkadziesiąt procent w porównaniu z układem bez stężeń, co przekłada się na mniejszą pracę łączeń i mniejsze naprężenia. W praktycznym doborze projektanta bierze się też pod uwagę „efekt kaskadowy” — przy większych polach trzeba przewidzieć dylatacje i punkty kontrolne, aby nierównomierne osiadanie nie skumulowało się na jednym fragmencie.

Podparcia i sposoby mocowania do gruntu decydują o ostatecznej nośności. Pale śrubowe Ø76–114 mm, wbite na 1,2–3,0 m, zwykle eliminują konieczność betonu i zapewniają nośność wystarczającą dla większości warunków; w gruntach słabych stosuje się zagęszczanie lub dodatkowe pale na metr bieżący. Testy na placu (obciążenie próbne, pomiar odkształceń) warto przeprowadzić na reprezentatywnych punktach — jeden sprawdzony odcinek daje informację dla całego pola i redukuje ryzyko kosztownych korekt w trakcie montażu.

Materiały i powłoki ochronne stalowej konstrukcji

Klucz: materiał i zabezpieczenie antykorozyjne określają, ile czasu konstrukcja wytrzyma bez kosztownej naprawy. Stal S350 jest powszechnym wyborem — wysoka wytrzymałość przy rozsądnej cenie, profile o grubości 3–6 mm dla belek i słupów. Standardem ochrony jest ocynk ogniowy HDG275 (masa cynku ≥ 275 g/m²), a tam, gdzie ekspozycja jest większa (np. gleby korozyjne, strefa nadmorska), stosuje się system duplex: ocynk + powłoka proszkowa (60–120 μm), co znacząco wydłuża okres między remontami.

Przeczytaj również o Konstrukcja pod panele fotowoltaiczne dach płaski cena

Powłoka proszkowa dodaje kosztu, ale zmniejsza częstotliwość prac renowacyjnych; dopłata rzędu 20–50 PLN/m² to cena za dodatkowe 10–20 lat bez ingerencji. Ważne są też przygotowanie powierzchni (piaskowanie, odtłuszczenie), zastosowanie podkładu epoksydowego i dopuszczenie śrub nierdzewnych lub ocynkowanych ogniowo w miejscach szczególnie narażonych. W zamian otrzymujemy mniejsze ryzyko korozji galwanicznej i stabilniejsze połączenia mechaniczne przez dekady.

Złączniki to temat, który często pomijany jest w kosztorysie, a wpływa na trwałość — śruby klasy 8.8 ocynkowane lub śruby nierdzewne A2/A4 tam, gdzie trzeba, to standard. Cena kompletnego zestawu mocującego (śruby, nakrętki, podkładki, zaciski) dla 10 kWp zamyka się zwykle w 800–1 500 PLN, ale użycie stali nierdzewnej na newralgicznych połączeniach może kosztować więcej i jest zasadne w glebie o wysokiej agresywności chemicznej. Dobór materiału i powłoki zależy od lokalnych warunków środowiskowych i planowanego okresu eksploatacji.

Regulacja kąta nachylenia i liczby paneli

Na początku najważniejsze: kąt nachylenia i konfiguracja paneli to bezpośrednie źródło optymalizacji produkcji energii, ale też koszt. Dla stałych instalacji zwykle oferuje się ustawienia co 5° w zakresie 0°–35°, a dopasowanie kąta może zwiększyć roczny uzysk o kilka procent w porównaniu do niewłaściwego ustawienia. Jeśli weźmiemy typowy montaż w strefie umiarkowanej, różnica między kątem 20° a 30° może dać 2–5% więcej energii rocznie — nie astronomicznie, ale zauważalnie przy większych projektach.

Polecamy Konstrukcja pod panele fotowoltaiczne na gruncie cena

Decyzje o liczbie paneli wynikają z mocy instalacji i uwarunkowań przestrzennych. Przykładowo, jeden kWp przy panelach 360 W to trzy panele; dla instalacji 10 kWp potrzebujemy ~28 paneli, co można rozłożyć w układ 7 × 4 lub 4 × 7 w zależności od geometrii działki i kierunku światła. N2V pozwala na elastyczne łączenie wierszy; trzeba jednak zaplanować liczbę podpór, długości belek i liczbę zacisków — dla 28 paneli zwykły zestaw montażowy zawiera od 50 do 70 pojedynczych elementów montażowych.

Warto też rozważyć alternatywy: jednoczynnikowe systemy śledzące (single-axis) podnoszą uzysk o 10–25% w zależności od lokalizacji, ale wymagają więcej serwisu i inwestycji (dodatkowo 20–60% do kosztu konstrukcji). Dla małych instalacji często lepszy jest kompromis — prosty, regulowany co pewien czas kąt zamiast skomplikowanego systemu trackerów, który ma sens dopiero przy większych nakładach i przy optymalnej kalkulacji zwrotu z inwestycji.

Szybki montaż bez fundamentów betonowych

Główna korzyść: montaż bez betonowych fundamentów przyspiesza realizację i obniża koszty logistyczne. Pale śrubowe i słupy tłoczone redukują czas budowy i eliminują prace formierskie oraz czas wiązania betonu, a także pozwalają na natychmiastowy montaż konstrukcji po wbiciu podpór. Szacunkowo montaż konstrukcji N2V bez betonu zajmuje dla projektu 10 kWp od 1 do 5 dni roboczych (w zależności od dostępu maszyn), przy czym pale śrubowe kosztują typowo 150–350 PLN/szt., a ich liczba zależy od schematu rozstawu.

Proces krok po kroku

• Inwentaryzacja i badanie gruntu — 0,5 dnia; podstawa decyzji o rodzaju fundamentu.
• Wytyczenie rzędów i punktów pod pale — 0,25 dnia; precyzja do ±5 cm.
• Wbijanie/lub wkręcanie pali śrubowych — 0,5–2 dni w zależności od ilości i warunków gruntowych.
• Montaż belek i stężeń — 0,5–1 dzień.
• Mocowanie paneli i okablowanie — 0,5–1 dzień.
• Odbiory i pomiary — 0,25 dnia.

Do pracy potrzebne są odpowiednie maszyny — hydrauliczny wkrętak do pali, mały koparko-ładowacz przy trudnych warunkach, wiertła próbne i narzędzia montażowe. Oszczędność czasu i kosztów jest realna: w porównaniu z fundamentami betonowymi czas budowy można skrócić nawet o 30–60% i zmniejszyć logistykę transportu kruszyw czy form. Trzeba jednak pamiętać o prawidłowym doborze pali do rodzaju gleby i o wykonaniu próbnego obciążenia przynajmniej w kilku punktach terenu.

Zastosowanie od mikroinstalacji po farmy PV

N2V jest skalowalny: od kilku paneli na dachu lub przydomowym ogrodzeniu po pola liczące setki tysięcy modułów. Dla przykładu kilka liczbowych punktów odniesienia: mikroinstalacja ≈ 3,6 kWp — koszt konstrukcji i montażu 4 000–7 000 PLN; instalacja 10 kWp — 12 000–22 000 PLN; farma 1 MW — 600 000–900 000 PLN. Zauważalny trend to efekt skali — koszt konstrukcji w PLN/kWp spada przy większych projektach, co wynika z hurtowego zakupu materiałów, efektywniejszego użycia sprzętu i lepszej organizacji pracy.

Powierzchnia potrzebna na 1 kWp zależy od paneli, ale praktycznie przyjmuje się 6–8 m² dla paneli krzemowych o mocy 350–400 W. W związku z tym farma 1 MW zajmuje około 6 000–8 000 m² z rezerwą na serwis i drogi międzywierszowe, a projektując układy trzeba zostawić pasy serwisowe o szerokości 3,5–6,0 m. N2V pozwala też na zabiegi agrivoltaiczne — zwiększenie wysokości wierszy do 1,8–2,0 m pozwala na wypas małych zwierząt lub uprawę pod panelami.

Skalowalność to także logistyczne wyzwanie: w mikroprojekcie ogranicza nas głównie dostępność ekipy i czas instalacji, a w farmie dominuje logistyka materiałów, planowanie pali, transport paneli i harmonogram pracy kilku ekip jednocześnie. Dla inwestora ważne jest zrozumienie, że oszczędności na poziomie projektu dużego wynikają z optymalizacji procesów, nie tylko z tańszych elementów konstrukcji.

Dostosowanie do różnych rodzajów gruntów

Różne grunty wymagają różnych rozwiązań fundamentowych i zabezpieczeń. W gruntach piaszczystych najlepiej sprawdzają się pale śrubowe wkręcane na 1,5–3,0 m, które korzystają z nośności powierzchni bocznej; w gruntach ilastych często stosuje się słupy tłoczone lub pali o większej średnicy i większej głębokości zakotwienia (2,0–4,0 m). Na gruntach organicznych (torf, nasypy) zwykle trzeba wykonać poprawki geotechniczne, zwiększyć gęstość pali na jednostkę powierzchni lub zastosować płyty fundamentowe — każdy z tych zabiegów ma wpływ na koszt i harmonogram.

Istotne są także właściwości chemiczne gleby — wysoka zasadowość, obecność chlorków czy wilgoć mogą przyspieszać korozję; w takich warunkach warto zastosować stopy o wyższej odporności lub zwiększyć warstwę powłoki ochronnej. Dodatkowe środki to drenaż wzdłuż rzędów, geowłókniny zapobiegające wypłukiwaniu drobnych frakcji oraz lokalne podwyższenia punktów usługowych. Koszty adaptacji do trudnych gruntów zwykle wahają się od kilkudziesięciu do kilkuset złotych za metr kwadratowy w zależności od skali działań.

Doświadczenie z różnych lokalizacji pokazuje, że konstrukcja N2V z odpowiednio dobranymi paliami i powłokami może być zastosowana niemal wszędzie, ale kluczowe są dwa kroki: rzetelne badanie geotechniczne oraz próbne obciążenie przynajmniej kilku podpór. Tylko wtedy można określić optymalny schemat rozstawu i liczbę pali, co zapobiega późniejszym kosztownym korektom i skraca czas realizacji projektu.

Konstrukcja pod panele fotowoltaiczne na gruncie — Pytania i odpowiedzi

• Jakie są główne zalety konstrukcji pod panele fotowoltaiczne na gruncie N2V?

  N2V łączy stabilność, trwałość i łatwość montażu, eliminując potrzebę fundamentów betonowych. Dzięki solidnym materiałom i konstrukcji umożliwia szybki montaż na miejscu oraz skalowalność od mikroinstalacji po duże farmy PV, zapewniając wysoką wydajność i długą żywotność.

• Z jakich materiałów wykonana jest konstrukcja i jak chroni przed korozją?

  Konstrukcja wykonana jest ze stali S350 z powłoką antykorozyjną, która zapewnia maksymalną ochronę przed korozją i warunkami atmosferycznymi, co przedłuża żywotność systemu nawet w trudnych gruntowych warunkach.

• Czy można dopasować liczbę paneli i kąt nachylenia?

  Tak. System umożliwia elastyczne dostosowanie liczby paneli i kąta nachylenia, co pozwala zoptymalizować wydajność w zależności od miejsca instalacji i potrzeb użytkownika.

• Jakie rodzaje gruntów obsługuje system i czy montaż jest szybki?

  System jest uniwersalny i dopasowuje się do różnorodnych gruntów, w tym piaskowych. Nogi konstrukcji eliminują konieczność stosowania fundamentów betonowych, co upraszcza i przyspiesza montaż oraz obniża koszty.
