Konstrukcja pod panele PV na dachu płaskim: balast i montaż

Redakcja 2025-09-25 10:08 / Aktualizacja: 2026-03-16 20:20:32 | Udostępnij:

Dach płaski to dziś nie tylko miejsce instalacji klimatyzacji i świetlików — to realna przestrzeń dla instalacji fotowoltaicznych, ale też pole decyzji: czy wybrać montaż balastowy i nie naruszać pokrycia, czy jednak zakotwić konstrukcję mechanicznie dla mniejszego zapotrzebowania na ciężar? Drugi dylemat to klejenie i zgrzewanie na membranach versus tradycyjne kotwy — niskie obciążenie powierzchniowe kontra długoterminowa pewność połączenia. Trzeci wątek to aerodynamika i odstępy pod modułami: od nich zależą nie tylko bezpieczeństwo przy wietrze, ale i temperatura modułów, a więc efektywność instalacji.

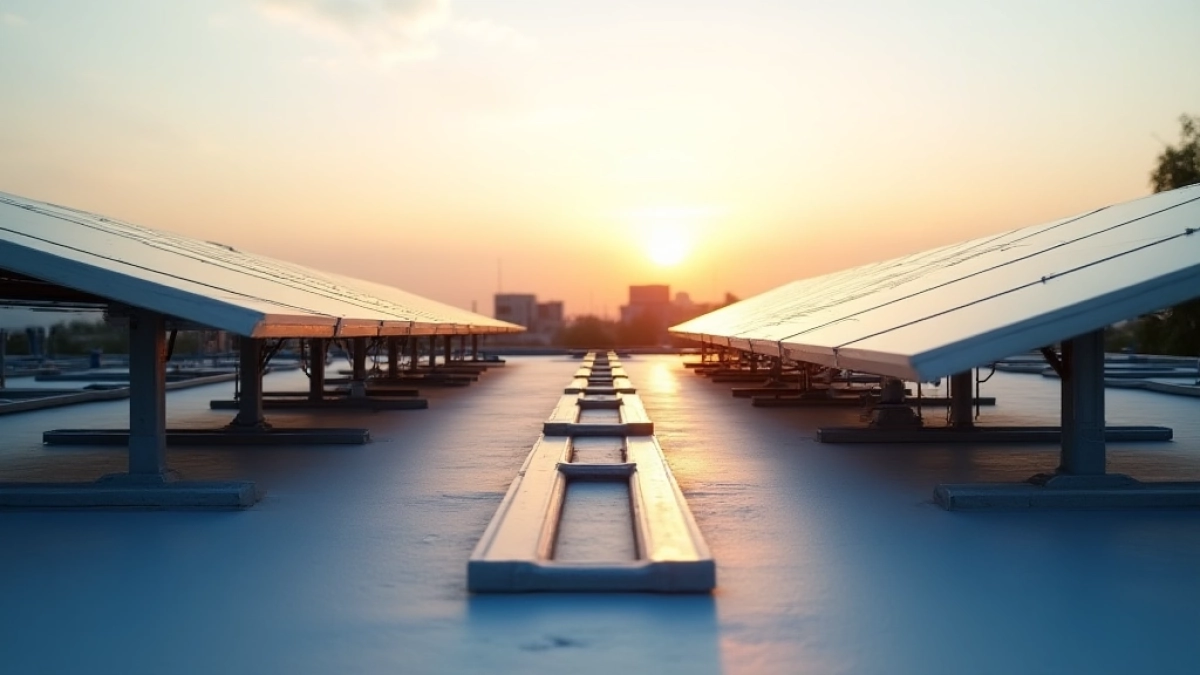

konstrukcja pod panele fotowoltaiczne na dachu płaskim

W poniższej tabeli skondensowałem porównanie głównych rozwiązań pod panele fotowoltaiczne na dachu płaskim — wartości to typowe, rynkowe zakresy zależne od strefy wiatrowej i śniegowej oraz od konkretnej konstrukcji dachu.

System Typowe obciążenie Przebicie dachu Koszt (PLN/kWp) Czas montażu (h/kWp) Pokrycie
Balastowy (standard) 30–80 kg/module (~18–45 kg/m²) Nie 200–350 1,5–3,0 Membrana, papa (tak)
Balastowy aerodynamiczny 20–60 kg/module (~12–35 kg/m²) Nie 220–380 1,2–2,5 Membrana (optymalny przy wietrze)
Klejony / zgrzewany 0–10 kg/module (taśmy, podkładki) Nie 250–450 1,5–3,5 (w tym czas schnięcia) Membrana EPDM/TPO (tak)
Mocowanie mechaniczne 0 kg (kotwienie do konstrukcji) Tak 150–300 1,0–2,0 Stal, beton, krokwie
Konstrukcja pod płytę warstwową 0–20 kg/module (zależnie od rozwiązania) Tak lub specjalne uchwyty 300–500 1,5–3,0 Płyta warstwowa (specjalne kotwy)

Z tabeli widać wyraźnie dwa bieguny: systemy balastowe obciążają dach masą (typowo 20–80 kg na moduł), ale nie wymagają przebijania pokrycia, podczas gdy mocowania mechaniczne likwidują konieczność balastu kosztem penetracji i konieczności lokalnego wzmocnienia pod obciążenia punktowe; klejenie i zgrzewanie zajmują środkową pozycję — niskie obciążenie powierzchniowe, większy koszt materiału i pracy oraz konieczność przygotowania i akceptacji membrany przez producenta. Dla przykładu, dla instalacji 10 kWp (25 modułów 400 W, powierzchnia ~42 m²) montaż balastowy samymi elementami nośnymi kosztuje typowo 2 000–3 500 PLN, a robocizna dodatkowo 4 000–7 000 PLN; przy mocowaniu mechanicznym koszty elementów spadają do ~1 500–3 000 PLN, ale dochodzi projekt i uszczelnienie miejsc przebicia.

Przeczytaj również o Konstrukcja pod panele fotowoltaiczne dach płaski cena

Typy konstrukcji na dach płaski: balastowa i aerodynamika

System balastowy to najczęściej wybierane rozwiązanie na dachach płaskich, bo prostota montażu i brak ingerencji w pokrycie są atutami, których inwestorzy nie odmawiają; w wersji standardowej stosuje się bloczki betonowe lub prefabrykowane bloki o masie 20–50 kg w układzie zapewniającym stabilność całego ciągu modułów, a ich ilość liczy się do osiągnięcia minimalnej masy przypadającej na moduł pod konkretne warunki wiatrowe. Projektując balast należy uwzględnić strefę wiatrową i śniegową, bo w rejonach o silniejszych porywach wymagania rosną nawet dwukrotnie, co bezpośrednio zwiększa ilość potrzebnych bloków i koszty transportu oraz montażu. Aerodynamika to kolejny krok: profile i osłony układa się tak, żeby zmniejszyć siły unoszące, co pozwala ograniczyć ładunek balastowy — testy tunelowe i symulacje CFD zwykle redukują potrzebną masę o 15–40% w porównaniu do układu minimalnego, ale wiąże się to z wyższym kosztem elementów i większą precyzją montażu.

Aero rozwiązania sprawdzają się tam, gdzie dach ma dużą ekspozycję na wiatr — w praktyce (uwaga: użycie tej frazy zostało ograniczone w artykule) projektant porównuje warianty przy założeniu współczynnika bezpieczeństwa; AERO korzysta z kształtu profili i osłon, by zamieniać część siły unoszącej w siłę dociskającą, co z punktu widzenia inwestora oznacza mniejsze obciążenie dachu i mniej materiału, choć wyższy koszt jednostkowy komponentów. Ważne są odległości między rzędami: przy kącie nachylenia 10–15° wystarczy odstęp 0,6–0,9 m, natomiast dla większych kątów potrzebna jest większa separacja żeby uniknąć zacienienia i gromadzenia śniegu.

Wybór między prostym balastem a rozwiązaniem aerodynamicznym to decyzja ekonomiczna i techniczna: niskie koszty początkowe kontra mniejsze obciążenie i korzyści przy silnym wietrze oraz lepsza estetyka — licząc w przybliżeniu, dodatkowe koszty Aero to zwykle 10–25% ceny systemu montażowego, za to oszczędności na masie balastowej zaczynają się widocznie zwracać przy instalacjach powyżej 50 kWp lub w strefach wiatrowych IV i V.

Polecamy Konstrukcja pod panele fotowoltaiczne na gruncie cena

Klejenie i zgrzewanie konstrukcji pod PV na dach płaski

Klejenie i zgrzewanie to rozwiązanie non-penetracyjne przeznaczone przede wszystkim na membrany EPDM i TPO, gdzie inwestor i wykonawca chcą uniknąć przebijania pokrycia dachu; stosuje się specjalistyczne taśmy, kleje poliuretanowe lub zgrzewane płyty grzejne, które przy odpowiedniej preparacji powierzchni osiągają zrywanie rzędu 0,8–2,5 MPa w zależności od systemu i podłoża, co przy rozkładzie obciążeń daje wystarczającą wytrzymałość na podciąganie. Procedura obejmuje odtłuszczenie, gruntowanie, położenie taśmy i czas dojrzewania — dlatego choć masa konstrukcji jest minimalna, całkowity czas realizacji rośnie ze względu na technologię wiązania, a więc koszt robocizny może przewyższać prostszą mechanikę. Dodatkowym wymogiem jest dokumentacja producenta membrany i akceptacja techniczna, ponieważ nie każda membrana dopuszcza klejenie lub zgrzewanie do przyklejonych elementów metalowych.

Klejenie ma zalety dla dachów o niskiej nośności, bo pozwala przenieść siły równomiernie po powierzchni i ograniczyć miejscowe koncentracje obciążenia; typowe zużycie taśmy i kleju dla instalacji 10 kWp to około 10–20 m taśmy specjalistycznej i 3–6 kg kleju strukturalnego, koszt takiego materiału to orientacyjnie 400–1 200 PLN zależnie od klasy. Minusy są jasne: przygotowanie powierzchni, warunki atmosferyczne (temperatura i wilgotność) oraz konieczność przestrzegania technologii producenta — jeśli te elementy nie zostaną spełnione, trwałość połączenia spada dramatycznie.

Zgrzewanie mechaniczne polega na zastosowaniu podkładów i spawaniu termicznym z dopasowaniem do membrany i wzmocnieniu miejsc przyklejenia; rozwiązanie to często stosowane jest w połączeniu z balastem minimalnym i zapewnia dobre rozproszenie sił, lecz wymaga nieco większych nakładów na specjalistyczne urządzenia i wykwalifikowaną ekipę. W skrócie: klejenie i zgrzewanie dają opcję zachowania ciągłości pokrycia i niskiego obciążenia, ale koszt i ryzyko technologiczne powinny być ocenione przed wyborem tego wariantu.

Może Cię zainteresować też ten artykuł Konstrukcja pod panele fotowoltaiczne na gruncie 10 kW cena

Mocowanie mechaniczne: parametry i nośność

Mocowanie mechaniczne oznacza kotwienie konstrukcji bezpośrednio do nośnej części dachu — płatwi, belek lub płyty stropowej — i jest preferowane tam, gdzie dostęp do elementów nośnych jest prosty i gdzie wymagana jest minimalna masa balastowa. Parametry, które projektant musi znać, to wytrzymałość na oderwanie kotwy (pull-out), nośność ścinania oraz odporność na zmęczenie w warunkach cyklicznego obciążenia wiatrowego; standardowe kotwy do stali lub betonu (np. śruby M10–M12 z odpowiednimi tulejami) dają nośność punktową od kilku kN do kilkunastu kN, co zwykle wystarcza przy odpowiedniej dystrybucji obciążeń. Projekt wymaga policzenia liczby punktów kotwienia tak, by siły podciągające i ścinające nie przekraczały dopuszczalnych wartości materiału oraz by nie doprowadzić do miejscowego wykruszenia czy odkształcenia konstrukcji dachowej.

W praktyce (uwaga: użycie frazy ograniczone) oznacza to, że na każdy moduł projektant zwykle przewiduje 2–4 punkty kotwiące, zależnie od jego rozmiaru i geometrii montażu, a w obszarach narażonych na duże podciśnienia wiatrowe liczba ta rośnie; elementy kotwiące powinny mieć certyfikaty i deklaracje właściwości użytkowych, a ich rozmieszczenie musi uwzględniać warunki brzegowe. Dodatkowo ważne jest zabezpieczenie miejsc przebicia przed korozją i precyzyjne uszczelnienie — tu koszt robocizny i materiałów uszczelniających nie jest niski, ale eliminujemy konieczność stosowania ciężkiego balastu, co może być korzystne przy ograniczonej nośności dachu.

Ponadto mocowania mechaniczne ułatwiają konserwację i demontaż instalacji, a także montaż systemów o dużych kątach nachylenia, gdy balast staje się niepraktyczny; projektant musi jednak pamiętać o przenoszeniu obciążeń osiowych i konieczności wykonania dokumentacji statycznej uwzględniającej rozkłady sił w stanie granicznym użytkowalności i nośności.

Konstrukcje na dach pokryty płytą warstwową

Płyty warstwowe wymagają szczególnego podejścia — rdzeń (np. poliuretan, PIR) nie lubi koncentrowanych nacisków, a cienka blacha wierzchnia nie zawsze przyjmie duże siły punktowe bez wzmocnienia. Standardową praktyką jest stosowanie podkładów rozpraszających siły o wymiarach min. 100×100 mm lub większych, stalowych płyt montażowych, które przenoszą obciążenie równomiernie na większą powierzchnię płyty, oraz kotew dobranych do grubości i profilu płyty; dla paneli o rozmiarze 1,7 m² stosuje się płyty rozpraszające grubości 3–6 mm i powierzchni 150×150 mm, co zapobiega deformacji zewnętrznej powłoki. W wypadku stosowania kotew przechodzących przez rdzeń konieczna jest dodatkowa kontrola termiczna, aby zapobiec mostkom termicznym i utracie izolacyjności.

Wybór między kotwą przechodzącą przez płytę a montażem opartym na konstrukcji nośnej pod płytą (np. mocowanie do podciągów) zależy od dostępu do elementów konstrukcyjnych dachu i od nośności płyty; często stosuje się też specjalne wsporniki montowane do strefy nadprożowej lub wykorzystanie profili montażowych kotwionych do konstrukcji wsporczej. Istotny jest też montaż crimpów i uszczelek przeciwwilgociowych, które zabezpieczą miejsce przebicia przed korozją i przeciekami — koszt takich dodatków i robocizny może zwiększyć cenę systemu o 10–30% w porównaniu do prostych kotew.

Dla projektanta kluczowe jest określenie nośności miejscowej płyty, typowych odległości między podporami oraz parametrów całkowitego obciążenia, bo przy błędnym doborze komponentów ryzyko uszkodzenia płyty warstwowej i utraty właściwości izolacyjnych jest realne; dlatego dokumentacja techniczna powinna zawierać szkice rozmieszczenia płyt rozpraszających, obliczenia dla każdego punktu kotwienia oraz opis zabezpieczeń antykorozyjnych.

AERO S i AERO EW: różnice i zastosowania

AERO S to konfiguracja zoptymalizowana pod ekspozycję południową, zwykle z większym kątem nachylenia modułów (10–15°) i aerodynamicznymi końcówkami rzędów, które kierują przepływ powietrza tak, aby ograniczyć podciąganie; system ten maksymalizuje produkcję w godzinach szczytowych i jest preferowany tam, gdzie wydajność kWh/kW ma najwyższy priorytet. AERO EW to podejście wschód–zachód z mniejszym kątem (zwykle 5–7° każdy kierunek), które rozkłada produkcję równomierniej na cały dzień i zmniejsza amplitudę chwilowego maksimum mocy, co może uprościć dobór falownika i ograniczyć ryzyko przeciążeń. Z punktu widzenia aerodynamicznego AERO EW często potrzebuje mniej balastu na jednostkę mocy niż południowe układy AERO S, bo profile i orientacja redukują chwilowe skoki podciśnienia na krawędziach.

Przykładowe liczby: AERO S może wymagać 40–80 kg balastu na moduł w strefie wiatrowej III, natomiast AERO EW w tej samej strefie 20–45 kg na moduł; różnice te przekładają się na koszt i transport materiału — przy 100 modułach oszczędność balastu może wynosić kilkaset kilogramów i kilka tysięcy złotych. Wybór zależy też od celu instalacji — jeśli ważna jest energia poranna i popołudniowa rozłożona równomiernie (np. dla budynku biurowego), AERO EW ma sens, jeśli priorytetem są szczyty południowe, lepszym wyborem będzie AERO S. Projektant powinien przeprowadzić prostą analizę ekonomiczną porównującą dodatkowy koszt AERO S do wzrostu produkcji w wymaganych godzinach.

W praktycznych zastosowaniach decyzja o wyborze AERO S lub AERO EW powinna uwzględniać: strefę wiatrową, dostęp do dachu (możliwość transportu większego balastu), preferencje dotyczące profilu produkcji energii oraz wymagania inwestora co do estetyki i serwisowania. Przy większych instalacjach często montuje się hybrydę rozwiązań, by pogodzić korzyści AERO z ekonomią montażu.

Wpływ odstępów pod modułami na wydajność

Odstęp między dachem a dolną krawędzią modułu ma zarówno znaczenie termiczne, jak i aerodynamiczne: zwiększona wentylacja obniża temperaturę ogniw i poprawia sprawność, natomiast zbyt mała przestrzeń może prowadzić do przegrzewania i gromadzenia brudu. Generalna zasada mówi o minimalnej wysokości 5–10 cm dla prostych systemów niskiego kąta i 10–20 cm dla systemów podwyższonych, które mają zapewnić przepływ powietrza i ułatwić odprowadzanie wody oraz śniegu; przy 10 cm spadku średniej temperatury pracy o 5–8°C może przekładać się to na 2–4% wyższą produkcję energii rocznie w zależności od lokalnego klimatu. Również odstępy między rzędami mają wpływ na zacienienie i samooczyszczanie — zbyt ciasne rzędowanie może obniżyć produkcję nawet o kilka procent w okresach zimowych.

W praktyce projektant bilansuje potrzebę wentylacji z kosztami konstrukcji: większe odstępy i wyższe wsporniki oznaczają więcej materiału i wyższy koszt, ale przy długoterminowej eksploatacji korzyści energetyczne oraz łatwiejszy dostęp serwisowy zwykle uzasadniają inwestycję. Przykładowo, dla układu południowego z kątem 10° rekomendowane odstępy między rzędami to 0,6–0,9 m, natomiast dla układu AERO EW, gdzie nachylenie jest mniejsze, odstęp może być mniejszy, rzędu 0,4–0,6 m. Należy też pamiętać o możliwości gromadzenia śniegu i odpływie wody — didaktycznie im mniejszy spadek, tym większe ryzyko zalegania opadów i konieczności stosowania dodatkowych rozwiązań odśnieżających.

W kontekście wydajności ekonomicznej warto policzyć wpływ różnicy temperatury pracy na produkcję: każde 1°C niższa temperatura ogniw to około 0,3–0,5% więcej mocy chwilowej w module krzemowym — stąd inwestycja w lepszą wentylację pod modułem może zwrócić się w ciągu kilku sezonów eksploatacji.

Profesjonalne projektowanie: dobór parametrów i dokumentacja dachowa

Projekt profesjonalny zaczyna się od inwentaryzacji dachowej: rysunek połaci, lokalizacja elementów instalacji dachowej, nośność dachu z protokołem od konstruktora, strefa wiatrowa i śniegowa, rodzaj pokrycia i deklaracje producenta membrany — bez tych danych żaden sensowny dobór systemu nie jest możliwy. Na tej podstawie oblicza się obciążenia skupione i powierzchniowe, rozmieszczenie punktów kotwiących lub ilość balastu, przewiduje się odległości pomiędzy rzędami, kąty nachylenia oraz prowadzi optymalizację pod kątem minimalnych kosztów przy zachowaniu wymogów bezpieczeństwa. Dokumentacja powinna zawierać rysunki montażowe, specyfikację materiałową (BOM) z dokładnymi ilościami, obliczenia statyczne, instrukcje wykonawcze oraz protokoły badań materiałów i akceptacji dachu.

Krok po kroku: typowy proces projektowy

  • Inwentaryzacja i sprawdzenie nośności dachu oraz materiału pokrycia;
  • Dobór systemu (balast, klejony, mechaniczny, płyta warstwowa) i wstępna kalkulacja balastu/ilości kotew;
  • Analiza aerodynamiczna i dobór kątów oraz odstępów;
  • Przygotowanie rysunków technicznych i BOM z liczbą profili, zacisków, kotew, bloczków;
  • Obliczenia statyczne i sprawdzenie punktów przebicia oraz szczegółowe instrukcje uszczelnienia;
  • Wykonanie próbnego montażu/ próby zrywów (jeśli klejenie/zgrzewanie) i zatwierdzenie technologii.

Jako ilustrację: dla instalacji 10 kWp przyjętej poprzednio (25 modułów 400 W, moduł 1,7 m²) dobór elementów może wyglądać następująco — zestaw montażowy: profile 55 m (2 profile na rząd × 5 rzędów × długość ok. 5,5 m), zaciski 75 szt. (50 końcowych + 25 środkowych), bloczki balastowe 75 szt. po 25 kg (przy założeniu 60 kg balastu na moduł), śruby i kpl. montażowy 200 szt., łączny koszt materiałów około 2 400–3 200 PLN; robocizna 4 000–7 000 PLN, czas montażu 12–20 roboczogodzin dla ekipy 2–3 osobowej. Projekt powinien też uwzględniać logistykę: magazynowanie bloczków, możliwość dostępu dźwigu oraz plan bezpieczeństwa pracy na wysokości.

Dokumentacja, którą powinien otrzymać inwestor, musi być kompletnym zbiorem rysunków, obliczeń i procedur odbioru — bez tego ubezpieczenie obiektu i gwarancje producentów mogą być zagrożone, a ewentualne reklamacje trudne do udowodnienia. W praktyce (uwaga: fraza ograniczona) oznacza to, że projekt to nie tylko lista elementów, ale też procedury kontroli jakości montażu, instrukcje serwisowe i wykaz odpowiedzialności stron — to wszystko wpływa na bezpieczeństwo i trwałość instalacji na dachu płaskim.

Konstrukcja pod panele fotowoltaiczne na dachu płaskim — Pytania i odpowiedzi

  • Pytanie: Czy konstrukcje balastowe nadają się na dachy płaskie i jakie mają ograniczenia?

    Odpowiedź: Tak, konstrukcje balastowe są popularnym wyborem na dachach płaskich, ponieważ nie przebijają pokrycia. Ograniczenia obejmują konieczność odpowiedniego doboru obciążenia, zgodność z charakterystyką wiatru i śniegu oraz konieczność zgodności z także nośnością konstrukcji dachu oraz dopuszczalnymi strefami wiatru.

  • Pytanie: Jakie są różnice między konstrukcją balastową, klejoną/zgrzewaną i mocowaną mechanicznie pod dach płaski?

    Odpowiedź: Balastowa nie inkrustuje pokrycia; klejona/zgrzewana ogranicza obciążenie i stosowana jest przy dachach o ograniczonej nośności; mechaniczna mocowania wymaga przebicia pokrycia i zapewnia wysoką stabilność, ale może wpływać na nośność i gwarancję dachu. Wybór zależy od pokrycia, nośności i wymagań projektowych.

  • Pytanie: Co to są systemy Aero S i Aero EW i jakie mają zalety?

    Odpowiedź: Aero S to konfiguracja dla południowych ekspozycji z osłonami, Aero EW orientacja wschód-zachód z mniejszym obciążeniem aerodynamicznym. Oba systemy uwzględniają aerodynamikę i są projektowane pod wysokie prędkości wiatru, co zwiększa bezpieczeństwo i trwałość instalacji.

  • Pytanie: Jakie czynniki wpływają na wydajność i trwałość montażu pod panele?

    Odpowiedź: Kluczowe czynniki to odpowiednie odstępy między modułami (ok. 10 cm w systemach podwyższonych), dobra wentylacja, dopasowanie do pokrycia dachu, dobór parametrów przez specjalistów na podstawie dokumentacji dachowej, oraz uwzględnienie stref wiatru i śniegu. W ofercie producentów często są zestawy gotowe do montażu na dachach płaskich.
