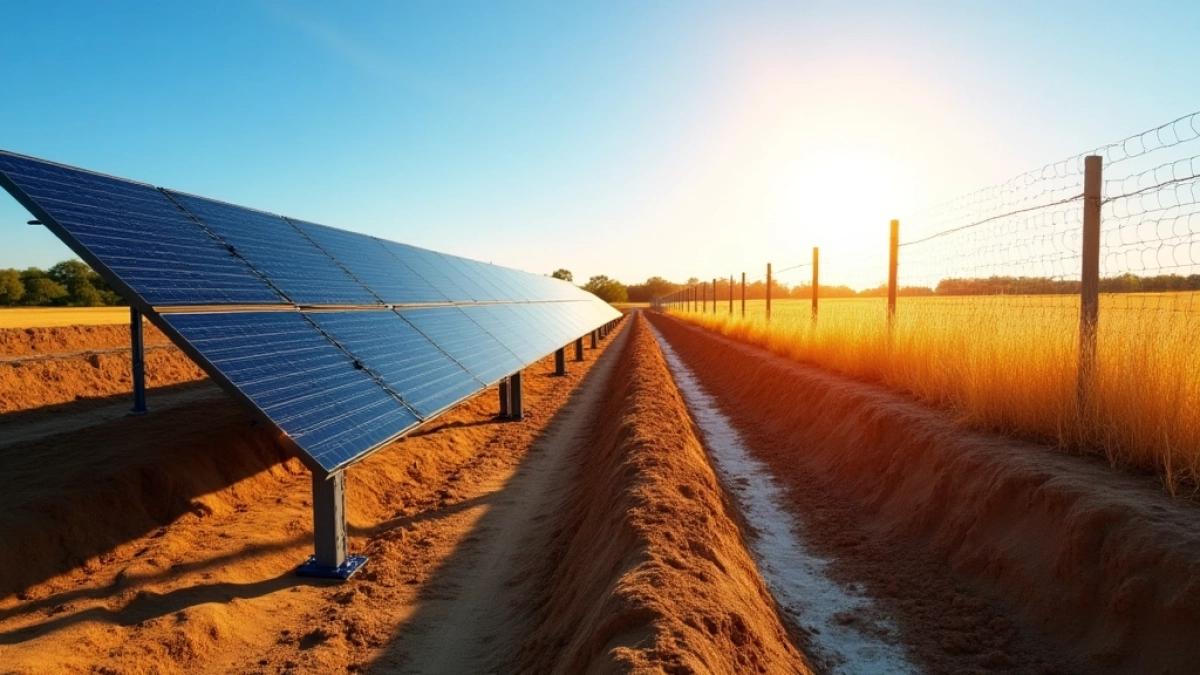

Konstrukcja pod panele fotowoltaiczne na gruncie 10 kW

Planujesz instalację gruntową 10 kW i stoisz przed trzema kluczowymi dylematami, które dotyczą wyboru materiałów kontra kosztu, optymalnego układu paneli a minimalizacji zacienienia oraz dobrania inwertera z właściwymi zabezpieczeniami; decyzje te zadecydują o wydajności i trwałości systemu. Na stole są też kwestie wykonawcze: fundament na śrubach czy beton, profile 60x40 mm czy mocniejsze belki, prowadzenie kabli i punkt przyłączenia do sieci — każda z tych opcji ma konsekwencje finansowe i eksploatacyjne. W tekście podam konkrety techniczne i liczbowe, pokażę elementy zestawu i zasugeruję konfigurację dla dwóch rzędów po 10 paneli.

• Komponenty zestawu 10 kW na grunt
• Konstrukcja ramowa: profile 60x40 mm i podpory
• Montaż panela: dwa rzędy i 20 paneli
• Okablowanie i złączki: DC/AC, MC4, 100 m 6 mm2
• Zabezpieczenia i parametry elektryczne
• Certyfikaty, normy i trwałość konstrukcji
• Ekonomika i korzyści finansowe
• Konstrukcja pod panele fotowoltaiczne na gruncie 10 kW

Powyższa tabela pokazuje realistyczny rozkład kosztów i podstawowe parametry instalacji 10 kW opartej na 20 panelach 480 W: łączna moc DC to około 9,6 kW, inwerter 3‑fazowy dopasowuje produkcję do sieci, a konstrukcja z profili 60×40 mm zapewnia sztywną ramę do dwóch rzędów paneli. Ceny są orientacyjne i zależą od wykonawcy oraz regionu, ale liczby dają punkt odniesienia do wyceny i doboru komponentów przed zamówieniem.

Komponenty zestawu 10 kW na grunt

Zestaw bazowy składa się z 20 paneli monokrystalicznych 480 W, inwertera 3‑fazowego 10 kW z jednym MPPT, ramy montażowej ze stali ocynkowanej i profili aluminiowych oraz kompletnego okablowania DC/AC z złączkami MC4; taki układ daje nominalnie około 9,6 kW DC i pozwala na efektywną pracę inwertera przy współczynniku DC/AC bliskim 1.0. Panel fotowoltaiczny ma zwykle długość ~2,28 m i szerokość ~1,14 m, co determinuje wielkość pola oraz rozstaw rzędów. Inwerter posiada zabezpieczenia przeciwprzepięciowe i izolator DC; ten element wymaga osobnej obudowy i dostępu serwisowego.

Zobacz konstrukcja pod panele fotowoltaiczne na dachu płaskim

W praktycznym doborze warto przewidzieć zapas komponentów montażowych: śruby M12 ze stali nierdzewnej, uchwyty środkowe i końcowe dla każdego modułu oraz dodatkowe 10–20% materiału montażowego na ubytki i cięcia; to ułatwia montaż i zmniejsza ryzyko przestojów zamawiania brakujących części. Suma wagowa paneli ~460–520 kg, cała konstrukcja z profilem i śrubami to kolejnych 300–600 kg zależnie od wyboru fundamentów. Przy planowaniu logistycznym uwzględnij obciążenia transportowe i sprzęt do podnoszenia elementów na miejsce.

Do zestawu należy dodać akcesoria bezpieczeństwa: uziemienie ramy, listwy wyrównawcze, etykiety BHP i schemat elektryczny dla monterów oraz odbioru technicznego; koszty tych elementów mieszczą się zwykle w przedziale 800–1 500 PLN i warto je uwzględnić w budżecie. Wybór modułów z odpornością PID i powłokami na mgłę solną może wydłużyć żywotność w trudnych warunkach, a różnica w cenie zwróci się przy braku strat mocy w dłuższej perspektywie.

Konstrukcja ramowa: profile 60x40 mm i podpory

Rama oparta na profilach 60×40 mm o grubości 2 mm tworzy szkielet, który przenosi obciążenia paneli na podpory osadzone w gruncie; profile poprzeczne aluminiowe oraz podpory stalowe ocynkowane tworzą połączenie lekkie i odporne na korozję. Projekt zakłada montaż dwóch rzędów paneli po 10 modułów każdy, przy czym belki nośne rozmieszczone są co około 1,14 m na szerokość i co około 2,3 m na długość modułu, co zapewnia równomierne rozłożenie ciężaru i prosty montaż. Elementy mocujące to najczęściej śruby M12 ze stali nierdzewnej oraz nakrętki samohamowne, a konstrukcja powinna mieć minimum jeden punkt uziemienia dostępny dla instalatora.

Przeczytaj również o Konstrukcja pod panele fotowoltaiczne dach płaski cena

Podpory fundamentowe warto realizować jako śruby gruntowe w gruncie nośnym albo fundamenty betonowe tam, gdzie w gruncie występują warstwy niestabilne; zastosowanie śrub znacząco skraca czas montażu i zmniejsza koszty prac ziemnych, ale daje mniejszą możliwość korekty po posadowieniu. Odporność antykorozyjna zależy od powłoki ocynku — dla warunków polskich rekomendowane jest ocynkowanie ogniowe o grubości powłoki ≥60 µm, co zwiększa trwałość konstrukcji do kilkudziesięciu lat. Przy projektowaniu bierze się pod uwagę obciążenie wiatrem i śniegiem oraz lokalne parametry strefy wiatrowej.

Ważne detale montażowe to sposób łączenia profili z belkami nośnymi oraz minimalizacja punktów niewłaściwego naprężenia, które mogą prowadzić do pęknięć szkła modułu; zastosowanie podkładek izolacyjnych i precyzyjne dociągnięcie śrub ogranicza ryzyko uszkodzeń. Przy zamówieniu konstrukcji określ obowiązkowo maksymalny kąt nachylenia i planowany rozstaw rzędów, aby dostawca przygotował profile o odpowiedniej długości i otworach montażowych gotowych do montażu bez wiercenia na miejscu, co przyspiesza montaż i redukuje błąd ludzki.

Montaż panela: dwa rzędy i 20 paneli

Układ dwóch rzędów po 10 paneli daje zwartą instalację o wydajnej powierzchni. Optymalny kąt nachylenia dla lokalizacji centralnej Polski to zwykle 25–35°, co balansuje produkcję roczną z produkcją zimową; przy kącie 30° row spacing (odległość między rzędami) dla paneli 2,28 m wyniesie około 3,5–4,2 m, aby uniknąć zacienienia w godzinach porannych zimą. Panele montuje się wzdłuż profili z użyciem uchwytów środkowych i końcowych, dbając o równomierne dociągnięcie i zachowanie szczelin dylatacyjnych.

Polecamy Konstrukcja pod panele fotowoltaiczne na gruncie cena

Krok po kroku

• Wyznaczenie i przygotowanie fundamentów lub wkrętów gruntowych.
• Montaż podpór i poziomowanie konstrukcji nośnej.
• Przykręcenie profili poprzecznych i dopasowanie odległości na moduły.
• Montaż modułów i połączeń DC, uziemienie ramy.
• Podłączenie do inwertera, próby izolacyjne i uruchomienie.

Podczas pracy trzymaj listę kontrolną połączeń elektrycznych i dokumentację zdjęciową, bo ułatwi to odbiór i serwis w przyszłości; montaż dwóch rzędów wymaga też zaplanowania dojść serwisowych i zabezpieczenia przed dostępem osób nieupoważnionych, szczególnie w terenie rolniczym. Zachowaj też odstępy między wierszami pozwalające na ewentualne koszenie trawy lub przejazd sprzętu, jeżeli instalacja stoi na polu użytkowanym rolniczo.

Okablowanie i złączki: DC/AC, MC4, 100 m 6 mm2

Do podstawowego zestawu dołączone jest 100 m przewodu 6 mm2, który najlepiej wykorzystać jako główną trasę DC od pól modułów do miejsca instalacji inwertera, a tam rozprowadzić AC do szyny przyłączeniowej; 6 mm2 jest rozsądnym kompromisem między spadkiem napięcia a kosztem dla stringów o prądzie ~12–16 A. Złączki MC4 pozwalają na bezpieczne i szybkie łączenie modułów w szeregi oraz ułatwiają demontaż i serwis; pamiętaj o dobraniu złączek o zgodności temperaturowej i UV. Na odcinkach długich stosuj osłony kablowe lub rury ochronne, a przy przejściach gruntowych zastosuj peszle i wodoszczelne przepusty.

Na AC należy zastosować przewody o przekroju dobranym do prądu fazowego i długości trasy — typowo 3×5–10 mm2 plus neutralny i ochronny, w zależności od długości i lokalnych przepisów. Wszystkie połączenia powinny być wykonane w rozdzielnicy z odpowiednimi wyłącznikami nadprądowymi i ochroną przeciwporażeniową; kabel uziemiający musi mieć przekrój zgodny z projektem instalacji. Przy montażu kontroluj spadki napięcia DC/AC; dla 100 m kabla 6 mm2 spadek będzie akceptowalny dla tej konfiguracji, ale warto policzyć go dokładniej dla konkretnego układu stringów.

Ważne jest też zaplanowanie miejsca na kablowe przejścia i złączki, tak aby połączenia nie leżały bezpośrednio na ramie i nie były narażone na naprężenia mechaniczne; używaj opasek i uchwytów kablowych, a złącza MC4 montuj z klinami i zabezpieczeniami przed odczepieniem. Zainstaluj SPD zarówno po stronie DC, jak i AC, aby zabezpieczyć system przed przepięciami atmosferycznymi i sieciowymi.

Zabezpieczenia i parametry elektryczne

Inwerter 10 kW powinien być wyposażony w wyłącznik DC, zabezpieczenia przeciwprzepięciowe i wbudowaną funkcję anti‑islanding; konstrukcja inwertera musi posiadać stopień ochrony co najmniej IP65 przy montażu zewnętrznym, a maksymalne napięcie wejściowe DC nie powinno przekraczać 1000 V, co warto sprawdzić w karcie katalogowej. W praktyce projekt przewiduje bezpieczniki stringowe lub wyłącznik DC przed inwerterem oraz wyłącznik główny AC za inwerterem, dzięki czemu można bezpiecznie odizolować urządzenie do serwisu. Na AC montuje się odpowiednie wyłączniki nadprądowe i wyłączniki różnicowoprądowe zgodne z lokalnymi przepisami instalacyjnymi.

Dobór przekrojów przewodów i aparatów zależy od długości tras i przewidywanego prądu znamionowego; zabezpieczenia powinny minimalizować ryzyko przeciążeń i zwarć a także ułatwiać lokalizację usterek. Zastosowanie SPD typu 1/2 na wejściu DC i AC ochroni instalację przed bezpośrednimi i pośrednimi udarami piorunowymi, co w rejonach narażonych jest istotnym dodatkiem. W protokole odbiorczym odnotuj wartości natężeń, rezystancji izolacji i pomiary uziemienia.

W skali parametrów efektywność inwertera przy nominalnym obciążeniu rzadko spada poniżej 97–98%, a współczynnik sprawności MPPT wpływa bezpośrednio na uzysk energetyczny; przy jednym MPPT warto dbać o równomierne oświetlenie obu rzędów, by uniknąć strat wynikających ze zróżnicowania napięć. Monitorowanie pracy inwertera pozwala wychwycić spadki wydajności i szybko reagować serwisowo, co zmniejsza straty produkcyjne.

Certyfikaty, normy i trwałość konstrukcji

Moduły i inwerter powinny spełniać normy IEC 61215 i IEC 61730 oraz mieć atesty odporności na mgłę solną i amoniak, jeżeli instalacja stoi w rejonach przybrzeżnych lub rolniczych; takie certyfikaty potwierdzają, że komponenty przeszły testy długoterminowe i są odporne na degradację. Konstrukcja stalowa z ocynkiem ogniowym i profile aluminiowe zwiększają odporność na korozję i wydłużają okres eksploatacji, a producenci często deklarują trwałość mechaniczną na poziomie ≥25 lat. Inwerter producent często objawia 12‑letnią gwarancją standardową, którą można przedłużyć, co warto uwzględnić w dokumentacji gwarancyjnej.

W projektowaniu bierze się pod uwagę klasy obciążenia śniegiem i wiatrem zgodne z Eurokodami oraz lokalnymi przepisami budowlanymi, dlatego przy zamówieniu konstrukcji dostawca powinien podać deklarację nośności i graniczne wartości prędkości wiatru i obciążenia śniegiem. Dobre praktyki zakładają kontrolę stanu powłok antykorozyjnych co kilka lat oraz okresowy przegląd mocowań i uziemienia. Zadbaj o dokumentację techniczną z wynikami badań i listą części zamiennych, co ułatwia serwisowanie i ewentualne roszczenia gwarancyjne.

Warto sprawdzić, czy dostarczone moduły posiadają testy opisujące odporność na PID oraz czy producent udziela gwarancji liniowej mocy (np. 84–87% po 25 latach), bo to realnie wpływa na bilans energetyczny instalacji w długim okresie. Wybór komponentów z uznanymi certyfikatami redukuje ryzyko wcześniejszych uszkodzeń i chroni inwestycję.

Ekonomika i korzyści finansowe

Symulacja energetyczna dla systemu ~9,6 kW DC daje w Polsce środkowej około 8 500–10 500 kWh rocznie zależnie od orientacji i kąta nachylenia, co przy cenie energii 1,0–1,5 PLN/kWh oznacza roczne oszczędności rzędu 8 500–15 750 PLN. Jeśli całkowity koszt instalacji wyniesie około 43 700 PLN, prosta stopa zwrotu (bez dotacji) mieści się w granicach 3–6 lat przy założeniu wysokich cen energii i optymalnej eksploatacji; przy niższych cenach okres ten się wydłuża, ale nadal instalacja zwykle zwraca się w ciągu jednej dekady. Dostępne programy wsparcia i ulgi podatkowe dla rolnictwa lub inwestycji OZE dodatkowo skracają okres zwrotu i poprawiają cash‑flow inwestora.

Korzyścią jest też zwiększenie niezależności energetycznej i zabezpieczenie przeciwko wahaniom cen prądu, a w konfiguracji on‑grid można odsprzedawać nadwyżki lub korzystać z mechanizmów bilansowania w zależności od lokalnych regulacji; każdy scenariusz wymaga kalkulacji finansowej uwzględniającej taryfy i opłaty sieciowe. Przy sprzedaży nadwyżek warto uwzględnić straty przesyłowe, prowizje i podatki przychodowe. Inwestor powinien porównać scenariusze: całkowite zamknięcie konsumpcji własnej vs aktywne odsprzedawanie energii, bo każde rozwiązanie ma inne wskaźniki rentowności.

Decyzja o montażu konstrukcji gruntowej powinna łączyć dane techniczne z realistycznymi założeniami ekonomicznymi; dobrze zwymiarowana instalacja, solidna konstrukcja i prawidłowo dobrane zabezpieczenia minimalizują ryzyko i maksymalizują uzysk, co przekłada się na finansowy sens przedsięwzięcia przez najbliższe 25 lat eksploatacji.

Konstrukcja pod panele fotowoltaiczne na gruncie 10 kW

• Jakie elementy obejmuje zestaw do montażu na grunt o mocy 10 kW?

  Zestaw zawiera konstrukcję 3f + ESS T10-G3 z gotową ramą i instrukcją montażu, 20 paneli monokrystalicznych Jinko 480 W, inwerter ESS serii T-G3 (3-fazowy, 10 kW), profile o przekroju 60x40 mm i grubości 2 mm, podpory ze stali ocynkowanej, belki poprzeczne z aluminium, kompletny przewód solarno-AC/DC (w tym 100 m przewodu 6 mm2), złączki MC4, komponenty uziemiające oraz zestaw zabezpieczeń elektroinstalacyjnych i połączeniowych.

• Jakie są kluczowe parametry konstrukcji umożliwiające montaż 20 paneli w dwóch rzędach?

  Konstrukcja opiera się na profilach 60x40 mm o grubości 2 mm, z podporami ze stali ocynkowanej i belkami poprzecznymi z aluminium, co umożliwia bezpieczny montaż 20 paneli w dwóch rzędach przy zachowaniu odpowiedniej separacji i kąta nachylenia dla optymalnej ekspozycji na słońce.

• Jakie certyfikaty i standardy obejmuje zestaw i czy nadaje się do instalacji PV na gruncie?

  Zestaw spełnia standardy DIN EN IEC, ISO/IER0, ma odporność na mgłę solną i amoniak oraz PID, a konstrukcja posiada zabezpieczenia DC/AC, IP65 i 1 MPPT, co czyni ją odpowiednią do instalacji PV na gruncie.

• Jakie korzyści finansowe i aspekty zwrotu inwestycji oferuje ten zestaw?

  Umożliwia skorzystanie z odliczeń podatkowych (np. dla rolników), dofinansowań i potencjalnego wzrostu wartości nieruchomości. Zestaw promuje niezależność energetyczną na co najmniej 25 lat z możliwością odbioru nadwyżek energii z sieci lub ich sprzedaży, w zależności od konfiguracji on-grid/off-grid.
