Jak sprawdzić panele fotowoltaiczne

Redakcja 2025-10-10 07:47 / Aktualizacja: 2026-03-16 20:20:32 | Udostępnij:

Kontrola instalacji fotowoltaicznej zaczyna się od danych: odczytów z inwertera i monitoringu online, które szybko pokażą, czy instalacja produkuje tyle energii, ile powinna. Drugim wątkiem jest inspekcja fizyczna: wizualna kontrola paneli, okablowania i mocowań. Trzecia ścieżka to pomiary: napięcia, prądu i testy termowizyjne, które wykryją przegrzewania i utratę wydajności. Ten artykuł przeprowadzi krok po kroku, pokazując jak szybko wyłapać i sklasyfikować problemy.

jak sprawdzić panele fotowoltaiczne
  • Sprawdź odczyty inwertera: moc AC, kWh dziennie, alarmy.
  • Porównaj dane z pogodą i historycznymi krzywymi produkcji.
  • Wizualnie obejrzyj panele, ramy i skrzynki przyłączeniowe.
  • Zmierz napięcie i prąd przy panelach oraz na stringu.
  • Wykonaj termowizję, by znaleźć hot-spoty i przegrzania.
  • Skontroluj okablowanie, złącza i zabezpieczenia.

Sprawdzenie odczytów z inwertera

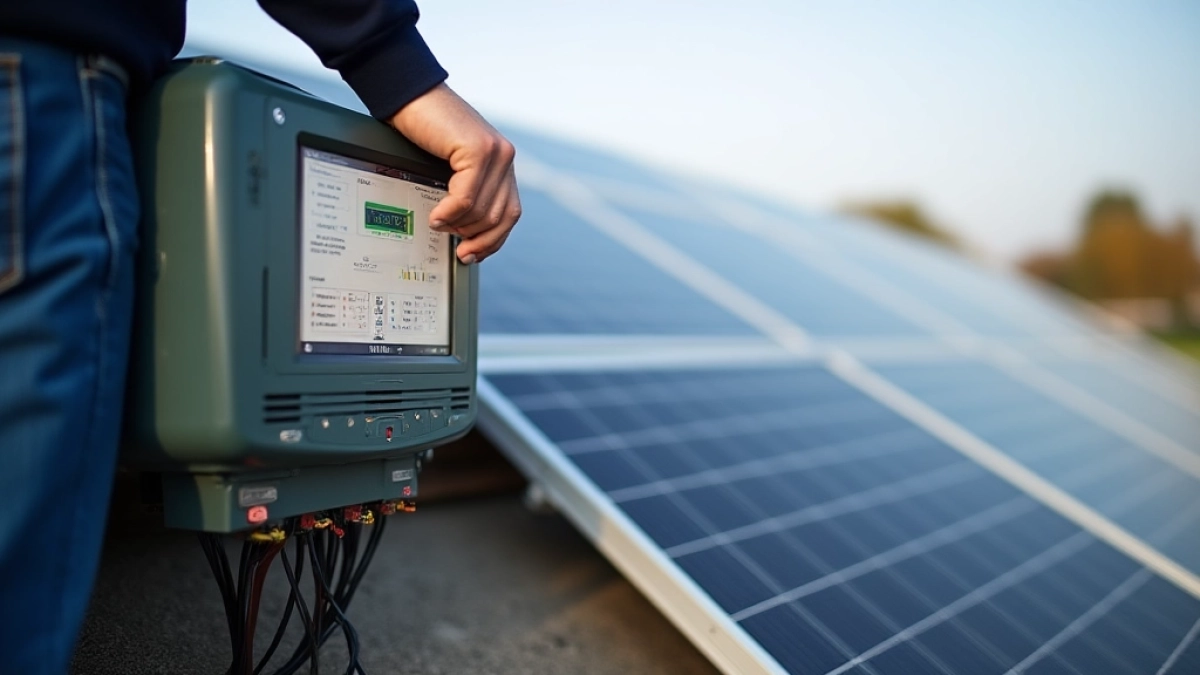

Najważniejszy szybki test to spojrzenie na panel sterujący inwertera i jego wyświetlacz lub aplikację mobilną. Sprawdź bieżącą moc AC (W), dzienny przyrost energii (kWh) i ewentualne błędy; awarie zwykle sygnalizowane są kodami i czerwonymi ikonami. Jeśli moc jest o 10–20% niższa niż zwykle przy podobnym nasłonecznieniu, zaczynamy dalsze diagnostyczne kroki, bo takie odchyłki zwykle nie są przypadkowe.

Zwróć uwagę na napięcie DC i prąd wejściowy: to parametry, które pokażą, czy każdy string pracuje równomiernie. Przykładowo moduł 370 W ma Vmp ≈ 33,5 V i Imp ≈ 11 A; string z 14 takich modułów będzie miał Vmp ≈ 469 V przy prądzie 11 A, czyli ok. 5,16 kW. Duże odchylenia wskazują na zacienienie, zabrudzenie lub uszkodzenie pojedynczych paneli, co wpływa na wydajność całego systemu.

Sprawdzaj historię produkcji: dzienna i miesięczna krzywa szybko wskaże trendy i anomalie. W klimacie umiarkowanym dla 1 kWp wartość roczna 800–1 100 kWh jest realistyczna; gwałtowny spadek nie wynika zwykle z jednego dnia chmur. Jeżeli inwerter zgłasza błędy typu izolacja lub przeciążenie, nie ryzykuj — wyłącz bezpieczniki DC i wezwij specjalistę; koszt serwisu wynosi zwykle 300–800 zł.

Może Cię zainteresować też ten artykuł Jak sprawdzić panel fotowoltaiczny miernikiem

Monitorowanie systemu online

Monitoring online daje detaliczne wykresy minutowe do kwartalnych, ułatwiając szybką ocenę stanu systemu. Większość inwerterów oferuje podstawowy monitoring za darmo; płatne platformy i analizy kosztują od około 200 do 1 200 zł rocznie zależnie od zakresu danych. Sprawdź, czy aplikacja pokazuje dane per string lub per panel i czy wysyła alarmy o braku komunikacji.

Porównuj produkcję z danymi pogodowymi: jeśli w słoneczny dzień system o mocy 5 kWp produkuje tylko 1 kW w południe, to sygnał alarmowy. Ustaw progi na platformie (np. spadek > 15% wobec oczekiwanej produkcji), co pozwoli reagować automatycznie. Eksportuj dane do CSV, aby wykonać analizę w arkuszu i znaleźć trendy tygodniowe i sezonowe.

Per-panel monitoring z optymalizatorami lub mikroinwerterami kosztuje więcej, ale ułatwia lokalizowanie słabo pracujących modułów. Cena dodatkowych modułów monitorujących to zwykle 300–1 000 zł za panel w zależności od rozwiązania; to opłacalne przy instalacjach powyżej 6 kWp lub w miejscach z nieregularnym zacienieniem. Ustaw alerty SMS lub e-mail, żeby reagować natychmiast, gdy system przestaje przekazywać dane.

Może Cię zainteresować też ten artykuł Jak sprawdzić ile amper daje panel fotowoltaiczny

Wizualna inspekcja paneli

Wizualna kontrola paneli to najtańsza i najczęściej opłacalna metoda wykrywania problemów. Sprawdź szkło na pęknięcia, mikroprzerwy w ogniwach, przebarwienia laminatu i luźne ramy; wiele uszkodzeń jest widocznych z ziemi za pomocą lornetki. Zwróć też uwagę na zanieczyszczenia: kurz, ptasie odchody i liście mogą obniżyć wydajność o 5–20%. Sprawdź też skrzynki przyłączeniowe i oznaki korozji.

Bezpieczna inspekcja wymaga podstawowych narzędzi: lornetka, miękka szczotka do mycia i butelka z wodą lub myjka ciśnieniowa ustawiona na niskie ciśnienie. Czyszczenie pojedynczego panelu przez firmę kosztuje zwykle 50–150 zł; samodzielnie zapłacisz głównie za wodę i czas. Nie stój na panelach i nie używaj ostrych narzędzi, bo to może spowodować kolejne uszkodzenia.

Zdjęcia i notatki z inspekcji warto zapisać do albumu serwisowego instalacji; to ułatwia dochodzenie roszczeń gwarancyjnych. Jeśli dostrzeżesz przebarwienia przy diodach bocznych lub stopniowy spadek mocy danego rzędu, zanotuj numer panelu i jego lokalizację. Robiąc zdjęcia, inklinuj je względem osi panelu, aby widoczne były gorące punkty przy późniejszej analizie wydajności.

Zobacz Jak sprawdzić czy panel fotowoltaiczny jest sprawny

Pomiar napięcia i prądu na poziomie paneli

Pomiar napięcia i prądu bezpośrednio przy panelach daje najpewniejszy obraz stanu elektrycznego systemu. Przed pomiarem wyłącz inwerter i odłącz string, by mierzyć Voc (napięcie jałowe) bez obciążenia i Vmp pod obciążeniem gdy to konieczne. Pamiętaj o ryzyku porażenia przy napięciach DC sięgających często kilkuset woltów i używaj rękawic izolacyjnych oraz przyrządów z kategorią pomiarową CAT III lub wyższą.

Typowy 60- lub 72-ogniwowy moduł ma Voc ~38–45 V i Imp rzędu 8–12 A; te wartości znajdziesz na tabliczce znamionowej. Przykład: moduł 370 W zwykle ma Vmp ≈ 33,5 V i Imp ≈ 11 A, Voc ≈ 40–41 V. Mierz także prąd stringa zaciskami cęgami; jeżeli prąd jest niższy o ponad 10% w stosunku do specyfikacji, może to oznaczać częściowe zacienienie lub degradację jednego lub kilku paneli.

Aby uzyskać pełny obraz, wykonaj test I–V przy użyciu analizatora krzywej I–V; to narzędzie kosztuje jednak od kilkunastu do kilkudziesięciu tysięcy zł i używane jest głównie przez serwisy. Dla właściciela instalacji podstawowy multimetr cyfrowy (100–400 zł) i cęgowy amperomierz (150–600 zł) są wystarczające do wstępnej diagnostyki. Zachowaj ostrożność i dokumentuj pomiary wraz z warunkami nasłonecznienia.

Testowanie systemu za pomocą termowizji

Termowizja pozwala zobaczyć to, czego oko nie widzi: gorące punkty, nierówne rozkłady temperatur i separacje laminatu. Kamery termowizyjne dla amatorów zaczynają się od około 1 200 zł za moduł do smartfona; ręczne kamery klasyczne kosztują 3 000–7 000 zł, a usługa inspekcji dla domu zwykle 400–1 200 zł. Przegląd warto wykonać przy pełnym nasłonecznieniu, by różnice temperaturowe były wyraźne.

Podczas badania rób zdjęcia z odległości i pod różnymi kątami, by uniknąć artefaktów. Uwaga: temperatura względna ma znaczenie — gorący punkt 10–20°C powyżej otoczenia świadczy o problemie; hot-spoty przekraczające 25°C wymagają szybszej reakcji. Zaznacz na zdjęciach numery paneli i porównaj z odczytami prądu i napięcia. Jeżeli różnice są duże, zleć badanie certyfikowanemu termografowi, aby mieć formalny raport przydatny do reklamacji.

Termografia pomaga także wykryć degradację PID i rozłączenia busbarów zanim spadek mocy stanie się trwały. Regularna inspekcja raz do roku zwykle wychwytuje większość problemów termicznych w instalacjach domowych, szacunkowo 60–80% anomalii wymagających interwencji. Jeżeli termografia wykryje hot-spot, działaj szybko: wymiana modułu lub naprawa połączeń często przynosi odzysk kilku procent wydajności.

Sprawdzenie okablowania i połączeń

Sprawdzenie okablowania to szukanie luźnych złączy, przegrzanych styków i korozji w złączach MC4, skrzynkach przyłączeniowych i listwach. Objawy to ciemnienie izolacji, stopione osłony i niestabilne odczyty prądu. Mierz rezystancję izolacji (megger); wartości rzędu megapaskali wskazują na szczelność izolacji, typowo powyżej 1 MΩ. Jeżeli opór jest niski, może to wskazywać na zawilgocenie lub uszkodzenie przewodów.

Docisk złącz i moment dokręcenia mają znaczenie; zbyt luźne śruby zwiększają rezystancję styku i powodują nagrzewanie. Użyj klucza dynamometrycznego i sprawdź moment zgodnie z instrukcją producenta, zwykle w zakresie 2–10 Nm zależnie od typu złącza. Dla przewodów DC typowe przekroje to 4 mm² dla prądów do ~20 A, 6 mm² do ~30 A; dobierz przekrój, by uniknąć dużych spadków napięcia.

Skontroluj zabezpieczenia: wyłączniki DC, bezpieczniki topikowe i urządzenia różnicowo-prądowe. Testy ciągłości przewodu ochronnego i pomiary rezystancji uziemienia pomagają ocenić bezpieczeństwo instalacji; cele pomiarowe zależą od norm lokalnych, lecz niższe wartości oznaczają lepsze uziemienie. Jeśli znajdziesz uszkodzone odcinki kabla lub przypalone złącza, zaplanuj wymianę; koszt wymiany odcinka kabla 4 mm² to zwykle 50–200 zł w zależności od długości.

Jak sprawdzić panele fotowoltaiczne — Pytania i odpowiedzi

  • Jakie są podstawowe kroki inspekcji wizualnej paneli fotowoltaicznych?

    Odpowiedź: sprawdź widoczne uszkodzenia (pęknięcia, odpryski), zabrudzenia i osady, zacienienie, stan szyb, złącza kabli i listwy montażowe. zwróć uwagę na ślady korozji, luźne połączenia i uszkodzenia mechaniczne. przeprowadź krótką ocenę w oświetlonych warunkach, porównując jednorodne warunki na całej powierzchni.

  • Jak zmierzyć wydajność paneli i porównać z deklarowaną przez producenta?

    Odpowiedź: porównaj dane z monitoringu (moc wyjściowa, napięcie, prąd) z wartościami nominalnymi i historią produkcji. sprawdź różnice między stroną DC a AC (inwerter). zwróć uwagę na spadki wydajności w czasie i odchylenia między równoległymi panelami.

  • Jakie narzędzia mogą pomóc w diagnostyce stanu paneli?

    Odpowiedź: multimeter do pomiaru napięcia/prądu, termowizja/IR kamera do wykrywania gorących punktów, aplikacje producentów inwerterów i platform monitorujących, a także prosty czujnik zabrudzeń i zestaw do czyszczenia (bez użycia agresywnych środków).

  • Kiedy wezwać serwis lub producenta?

    Odpowiedź: gdy obserwujesz znaczny spadek mocy (np. >10–20% w porównaniu z oczekiwaniami), błędy/inaceptowane komunikaty inwertera, gorące punkty, uszkodzenia mechaniczne, widoczne uszkodzenia po czyszczeniu lub problemy z połączeniami — szczególnie jeśli samodzielne działania nie przynoszą poprawy.
