Jak sprawdzić sprawność panelu fotowoltaicznego?

Sprawność panelu fotowoltaicznego sprawdzisz samodzielnie, zaczynając od inspekcji wizualnej, by wychwycić pęknięcia czy zabrudzenia. Kluczowe parametry jak napięcie obwodu otwartego Voc i prąd zwarciowy Isc zmierzysz multimetrem w pełnym słońcu, porównując z etykietą znamionową. Testy pod sztucznym światłem oraz pomiar mocy maksymalnej MPP dadzą pełny obraz wydajności. Nie zapomnij o diodach bypassowych, które chronią przed spadkami przy zacienieniu. Te metody, dostępne dla właścicieli instalacji PV, pozwalają uniknąć kosztownych usterek.

• Inspekcja wizualna panelu fotowoltaicznego
• Sprawdzenie etykiety znamionowej panelu PV
• Narzędzia do testu sprawności panelu solarnego
• Test panelu w pełnym słońcu: Voc i Isc
• Test sprawności pod sztucznym światłem
• Pomiar mocy maksymalnej MPP panelu
• Test diod bypassowych panelu PV
• Pytania i odpowiedzi

Inspekcja wizualna panelu fotowoltaicznego

Podnieś panel do światła dziennego i obejrzyj ramę aluminiową pod kątem korozji czy odkształceń. Powierzchnia szkła hartowanego powinna mieć matową powłokę antyrefleksyjną, bez bąbli czy zarysowań. Sprawdź spoiny i junction box na wilgoć lub luźne połączenia. Delaminacja, czyli oddzielanie się warstw, objawia się bąblami pod szkłem. Te ślady wskazują na degradację ogniw krzemowych.

Zabrudzenia jak ptasie odchody blokują światło, obniżając wydajność o 10-20 procent. Czarne plamy na ogniwach sygnalizują mikropęknięcia lub hotspots. Użyj latarki, by oświetlić krawędzie i wykryć nierówności. Czysty panel odbija mniej światła, generując więcej prądu. Regularna kontrola wizualna zapobiega ukrytym problemom.

Kroki inspekcji krok po kroku

• Oczyść powierzchnię miękką szczotką i wodą z mydłem.
• Sprawdź ramę na wgniecenia i rdzę.
• Obejrzyj szkło pod kątem 45 stopni na pęcherze powietrza.
• Zweryfikuj junction box uszczelki bez pęknięć.
• Sfotografuj uszkodzenia do dokumentacji.

Panele monokrystaliczne mają ciemniejsze ogniwa z widocznymi liniami, polikrystaliczne niebieskawe kwadraty. Matowa powierzchnia to norma, błyszcząca wskazuje na zużycie powłoki. Po inspekcji przejdź do pomiarów elektrycznych. Wizualne ślady często korelują z spadkiem mocy poniżej 80 procent normy STC.

Może Cię zainteresować też ten artykuł Jak sprawdzić panel fotowoltaiczny miernikiem

Sprawdzenie etykiety znamionowej panelu PV

Etykieta na tylnej ramie zawiera moc znamionową, np. 70 W dla małego modułu. Znajdziesz tam Voc około 20-22 V i Isc 4-5 A w warunkach STC: 1000 W/m², 25°C. Porównaj z deklaracjami producenta. Vmpp i Impp definiują punkt maksymalnej mocy. Te dane to podstawa weryfikacji.

Wyszukaj model online po kodzie, by potwierdzić specyfikację. Tolerancja mocy wynosi zwykle ±3 procent. Starsze panele tracą 0,5-1 procent rocznie. Jeśli etykieta jest starta, oszacuj po wymiarach typowy 70 W ma 80x60 cm. Zapisz parametry przed testami.

Typowe parametry w tabeli

Użyj tych wartości jako odniesienia. Odchylenia powyżej 5 procent sugerują problem. Etykieta pomaga w kalkulacji oczekiwanej sprawności. Dla używanego panelu akceptuj 80 procent mocy nominalnej.

Może Cię zainteresować też ten artykuł Jak sprawdzić ile amper daje panel fotowoltaiczny

Narzędzia do testu sprawności panelu solarnego

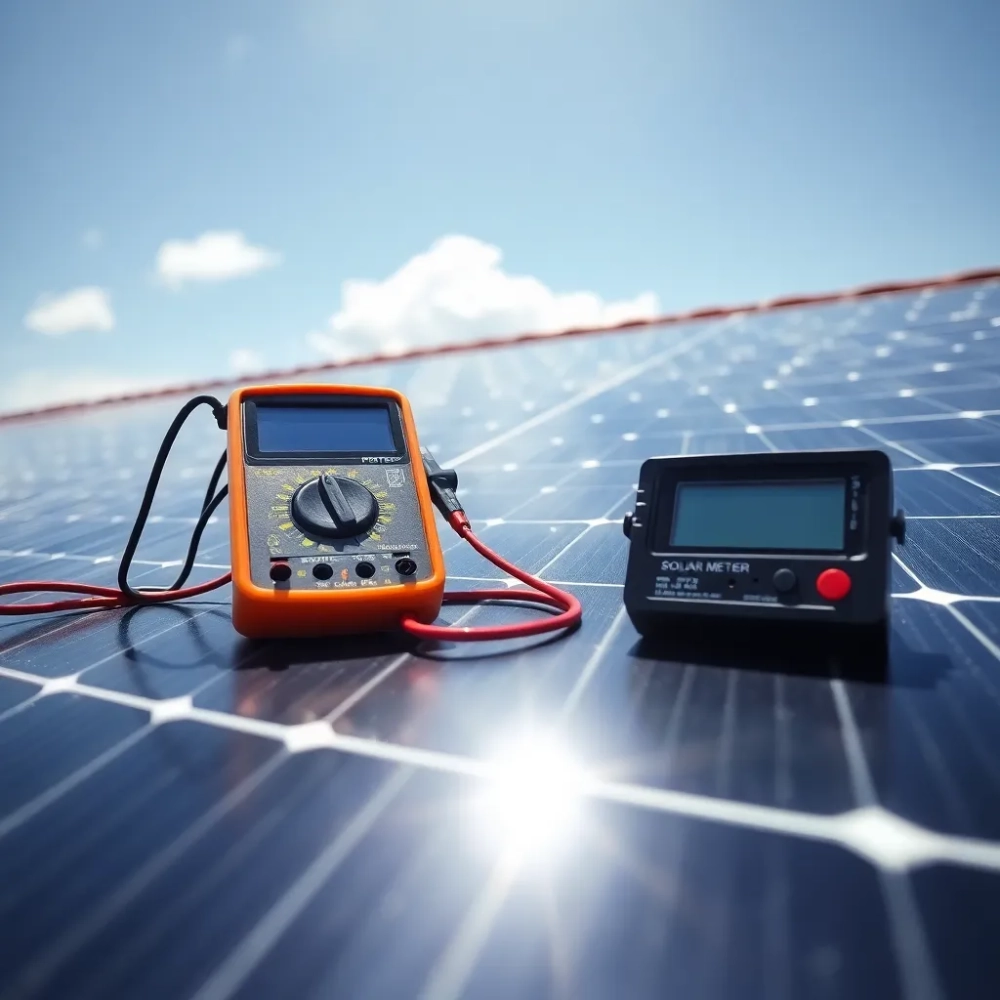

Podstawą jest multimetr z zakresem DC do 100 V i 10 A. Do obciążenia MPP przyda się rezystor 10-20 Ω, 50 W. Lampa halogenowa 500 W symuluje słońce w garażu. Opcjonalnie kamera termowizyjna wykrywa hotspots. Te narzędzia kosztują poniżej 200 zł.

Multimetr podłączasz do zacisków panelu. Ustaw na miliwolty dla precyzji Voc. Amperomierz w szeregu mierzy Isc. Rezystor obciąża obwód bezpiecznie. Bez nich testy będą niedokładne.

• Multimetr cyfrowy (DC V/A).
• Rezystor obciążeniowy.
• Lampa 500 W+.
• Taśma izolacyjna do symulacji zacienienia.
• Opcjonalnie megger do izolacji.

Wybierz narzędzia odporne na warunki zewnętrzne. Kalibruj multimetr co rok. Zestaw wystarcza do domowej diagnostyki paneli.

Polecamy jak sprawdzić panel fotowoltaiczny

Test panelu w pełnym słońcu: Voc i Isc

W południe ustaw panel pod kątem 30-45° do słońca. Odłącz od instalacji, zmierz Voc otwarte zaciski dają maks. napięcie. Dla 70 W oczekuj 20-22 V. Wartość poniżej 90 procent normy wskazuje na uszkodzone ogniwa. To najdokładniejszy test.

Zamknij obwód na multimetr w trybie amperomierza dla Isc. Prąd zwarciowy powinien osiągnąć 4-5 A przy irradiancji 1000 W/m². Użyj aplikacji do pomiaru nasłonecznienia. Odchylenia sygnalizują zabrudzenia lub pęknięcia.

• Ustaw panel prostopadle do słońca.
• Zmierz Voc bez obciążenia.
• Przenieś sondy na Isc.
• Porównaj z etykietą.
• Powtórz po 10 minutach stabilizacji.

Testuj w suchy dzień powyżej 20°C. Korekta temperatury: Voc spada 0,3 procent/°C powyżej 25°C. Wyniki powyżej 95 procent to pełna sprawność.

Test sprawności pod sztucznym światłem

W garażu oświetl panel lampą 500 W z 50 cm przez 10 minut. Voc powinien dać 70-80 procent wartości słonecznej. Isc proporcjonalnie niższy. Brak reakcji oznacza martwe ogniwa. Metoda idealna bez dostępu na zewnątrz.

Równomierne oświetlenie zapobiega błędom. Użyj statywu dla stałości. Dla większych paneli zwiększ moc lampy do 1000 W. Wyniki skaluj do STC mnożąc przez faktor irradiancji.

• Podgrzej panel światłem 5-10 min.
• Zmierz Voc i Isc.
• Porównaj z 70-80% normy.
• Testuj sekcje osobno.

Metoda symuluje 500-700 W/m². Sprawność poniżej 50 procent odrzuć panel. Uzupełnij testem słonecznym.

Pomiar mocy maksymalnej MPP panelu

Podłącz rezystor 10-20 Ω do zacisków w słońcu. Zmierz U i I jednocześnie: P = U × I. Szukaj maksimum, regulując obciążenie. Dla 70 W oczekuj blisko nominalnej mocy. MPP to optimum sprawności.

Użyj krzywoliniowego wykresu I-V do wizualizacji. Voc wysoki, Isc stały, MPP pośrodku. Sprawność = P_mpp / (P_stc × 100%). Poniżej 80 procent wymaga głębszej analizy.

• Oblicz rezystancję: R = Vmpp / Impp z etykiety.
• Podłącz i mierz parametry.
• Znajdź punkt maks. mocy.
• Porównaj z STC.
• Powtórz dla różnych obciążeń.

Testuj w stabilnych warunkach. Dane MPP decydują o opłacalności panelu.

Test diod bypassowych panelu PV

Zacienij 1/4 powierzchni taśmą nieprzezroczystą. Moc nie powinna spaść poniżej 70 procent. Dioda omija zacienione ogniwa, stabilizując Voc. Gwałtowny spadek wskazuje na uszkodzony bypass.

Typowy panel ma 2-3 diody na 60 ogniwach. Testuj w słońcu dla kontrastu. Spadek Isc o 25 procent to norma przy 1/4 zacienienia. Ponad 50 procent problem.

• Oznacz sekcje panelu.
• Zacienij jedną cząstkę.
• Zmierz Voc, Isc, MPP.
• Porównaj ze stuprocentowym oświetleniem.
• Sprawdź gorące punkty termowizją.

Diody chronią przed hotspots. Uszkodzone powodują degradację ogniw. Test kończy pełną diagnostykę.

Pytania i odpowiedzi

• Jak przeprowadzić wizualną inspekcję panelu fotowoltaicznego?

  Sprawdź ramę aluminiową pod kątem korozji, pęknięć i szczelności. Powierzchnia powinna być pokryta hartowanym szkłem z matową powłoką antyrefleksyjną, bez pęcherzy powietrza, zarysowań, czarnych plam czy delaminacji. Oceń stan klejenia ramki, kabli i skrzynki przyłączeniowej.

• Jak sprawdzić parametry elektryczne panelu za pomocą multimetru?

  W pełnym słońcu podnieś panel pod kątem 30-45° i zmierz napięcie obwodu otwartego (Voc) powinno być bliskie wartości z etykiety (np. 20-22 V dla panelu 70 W). Następnie zmierz prąd zwarciowy (Isc), ok. 4-5 A. Podłącz rezystor obciążeniowy 10-20 Ω, aby obliczyć moc maksymalną P = U × I.

• Czy mogę sprawdzić panel fotowoltaiczny w warunkach garażowych?

  Tak, oświetl panel równomiernie silną lampą halogenową (500 W+) z odległości 50 cm przez 5-10 min. Zmierz Voc i Isc powinny dać 70-80% wartości znamionowej. Brak reakcji wskazuje na uszkodzenie ogniw.

• Jak ocenić sprawność panelu i kiedy go odrzucić?

  Sprawność powyżej 80% wartości znamionowej w warunkach STC (1000 W/m², 25°C) jest akceptowalna dla używanego panelu. Odrzuć, jeśli poniżej 50%. Testuj diody bypassowe przy zacienieniu spadek mocy nie powinien przekroczyć 20-30%.
