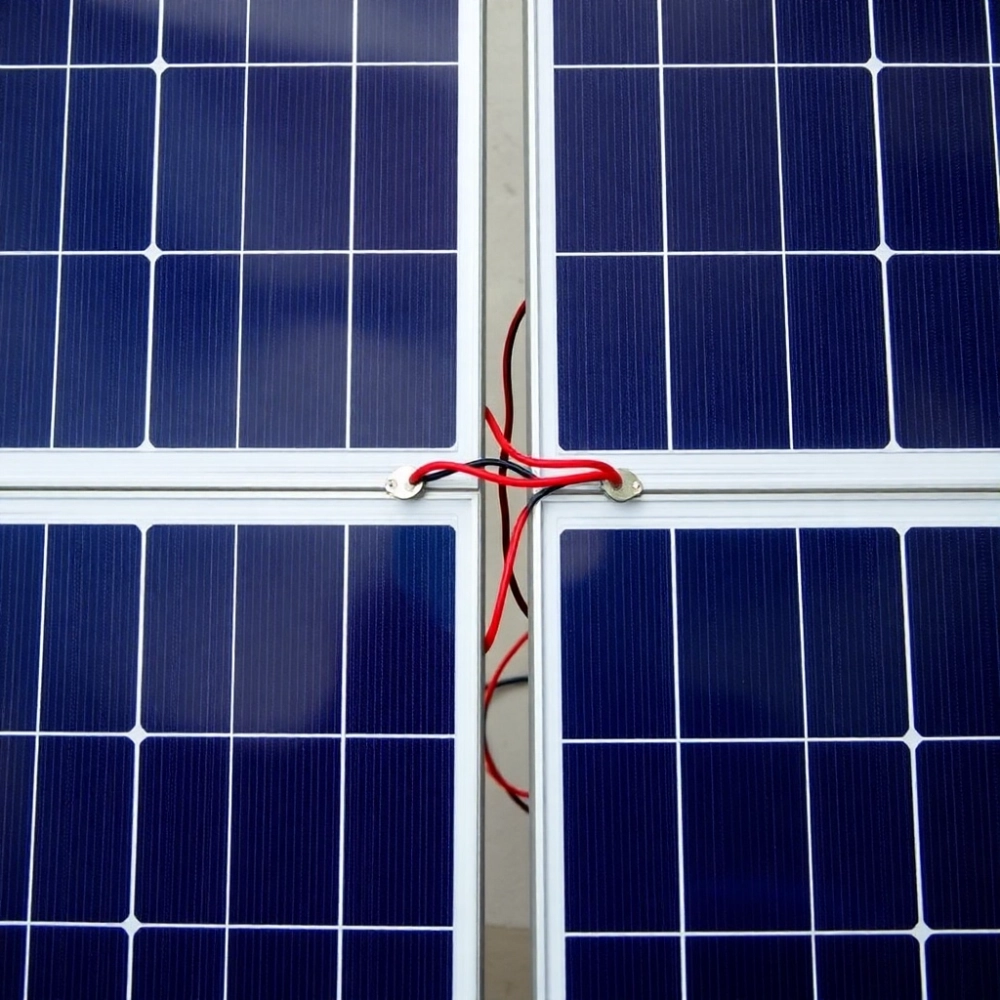

Jak podłączyć panel fotowoltaiczny – krok po kroku

Chcesz samodzielnie podłączyć panel fotowoltaiczny i poczuć satysfakcję z własnego systemu solarnego? Rozumiem to doskonale to krok ku większej niezależności energetycznej, zwłaszcza gdy ceny prądu rosną. W tym artykule krok po kroku omówimy przygotowanie elementów, wybór narzędzi, podłączenie do regulatora ładowania z uwzględnieniem konfiguracji szeregowej i równoległej, schematy z akumulatorem i przetwornicą, zasady bezpieczeństwa oraz weryfikację woltomierzem. Dzięki temu unikniesz błędów i uruchomisz instalację sprawnie, nawet bez doświadczenia.

• Przygotowanie elementów do podłączenia panelu
• Narzędzia potrzebne do podłączenia panelu
• Podłączenie panelu do regulatora ładowania
• Schemat podłączenia panelu do akumulatora
• Podłączenie przetwornicy do panelu solarnego
• Zasady bezpieczeństwa przy podłączeniu panelu
• Sprawdzanie podłączeń panelu woltomierzem
• Pytania i odpowiedzi

Przygotowanie elementów do podłączenia panelu

Przed rozpoczęciem podłączenia panelu fotowoltaicznego zbierz wszystkie komponenty, by uniknąć przerw w pracy. Podstawowy zestaw obejmuje panel słoneczny o mocy 100-200 W, regulator ładowania PWM lub MPPT, akumulator żelowy lub litowo-jonowy o pojemności 100 Ah, przetwornicę napięcia 12V/230V oraz kable solarne z odpowiednim przekrojem. Sprawdź specyfikacje na etykietach napięcie panelu powinno być wyższe niż akumulatora, np. 18-20V dla 12V systemu. Upewnij się, że regulatora obsługuje prąd ładowania panelu, co zapobiega przegrzaniu. Gotowe zestawy solarne ułatwiają dobór, bo elementy są kompatybilne.

Rozłóż elementy na czystej powierzchni, najlepiej w garażu lub na stole warsztatowym. Oczyść styki konektorów MC4 z kurzu i wilgoci, by zapewnić dobry kontakt. Zmierz napięcie otwarte panelu w słoneczny dzień powinno wynosić ok. 20V dla standardowego modelu. Akumulatora naładuj wstępnie zewnętrznym ładowarką, jeśli jest nowy. Regulatora i przetwornicę przetestuj na sucho, podłączając tylko zasilanie. To przygotowanie oszczędza czas podczas montażu.

Wybierając konfigurację, pomyśl o potrzebach energetycznych. Dla małego oświetlenia wystarczy jeden panel w podłączeniu równoległym, zachowującym niskie napięcie i wyższy prąd. Większe systemy wymagają szeregowego łączenia paneli, co podnosi napięcie do 36V lub więcej. Sprawdź maksymalny prąd regulatora np. 10A dla prostych zestawów. Akumulatora dobierz do dziennego zużycia, mnożąc godziny pracy przez pobór urządzeń. Więcej porad DIY na ten temat znajdziesz na , stronie z praktycznymi instrukcjami jak zrobić samodzielne projekty.

Może Cię zainteresować też ten artykuł Jak podłączyć optymalizator do paneli fotowoltaicznych

Lista niezbędnych elementów

• Panel fotowoltaiczny (moc dostosowana do regulatora)
• Regulator ładowania (PWM/MPPT, 10-30A)
• Akumulator (12V, 100Ah+)
• Przetwornica (czysty sinus, 300-1000W)
• Kable solarne 4-6mm², konektory MC4
• Bezpieczniki 10-20A

Narzędzia potrzebne do podłączenia panelu

Do podłączenia panelu fotowoltaicznego wystarczy podstawowy zestaw narzędzi, co czyni instalację dostępną dla każdego majsterkowicza. Kluczowe to multimetr lub woltomierz do pomiarów napięcia i prądu, przecinarka do kabli solarnych oraz kombinerki do zacisków. Śrubokręt płaski i krzyżakowy przydadzą się do regulatora i akumulatora, a klucze nasadowe do mocowania przetwornicy. Izolacyjna taśma i rękawice ochronne zapewnią bezpieczeństwo. Nie zapomnij o drabince, jeśli panel montujesz na dachu.

Zacznij od multimetr to narzędzie numer jeden, które weryfikuje każde połączenie. Ustaw go na DC 20V, by sprawdzić panel w słońcu. Przecinarka z blokadą ostrza tnie kable precyzyjnie bez uszkodzenia izolacji. Do lutowania styków, jeśli potrzeba, weź lutownicę 40W z cienkim grotem. Taśma izolacyjna musi być samogasnąca, odporna na UV. Zawsze miej pod ręką latarkę, bo praca w garażu bywa ciemna.

W praktyce, dla konfiguracji szeregowej lub równoległej, przyda się tester MC4 do sprawdzania konektorów. Unikaj tanich podróbek dobry multimetr pokazuje stabilne odczyty. Lista narzędzi nie jest długa, ale jakość decyduje o sukcesie. Zawsze układaj je w skrzynce, by nic nie zgubić podczas montażu. To proste przygotowanie pozwala skupić się na podłączeniach.

Dowiedz się więcej o Schemat podłączenia paneli fotowoltaicznych

Podłączenie panelu do regulatora ładowania

Podłączenie panelu do regulatora ładowania to pierwszy kluczowy etap, gdzie dbasz o kompatybilność napięć. Najpierw odłącz regulatora od akumulatora. Podłącz dodatni biegun panelu (+) do wejścia PV+ regulatora, a ujemny (-) do PV-. W konfiguracji równoległej łącz kilka paneli równocześnie, sumując prądy przy tym samym napięciu. Regulatora PWM jest tańszy dla małych systemów, MPPT efektywniejszy o 20-30% w cieniu. Zawsze obserwuj diody LED na regulatorze zielona sygnalizuje ładowanie.

Dla dwóch paneli w szeregu połącz + pierwszego z drugiego, a wolne końce do regulatora. To podnosi napięcie do 36-40V, idealne dla dłuższych kabli bez strat. Sprawdź polaryzację pomyłka uszkodzi regulatora. Użyj konektorów MC4 z blokadą, odpornych na wibracje. Po podłączeniu zmierz napięcie na wejściu PV powinno rosnąć w słońcu. Regulatora chroni przed przeładowaniem akumulatora.

script src="https://cdn.jsdelivr.net/npm/chart.js"> /p>

Sprawdź Schemat podłączenia paneli fotowoltaicznych 2 stringi

Wielopanelowe systemy wymagają obliczenia: prąd x napięcie nie przekraczać limitu regulatora. Jeśli panel ma 5A, równolegle dwa dają 10A przy 20V. Regulatora z wyświetlaczem LCD pokazuje stan ładowania: bulk, absorption, float. Podłączaj w cieniu, by uniknąć iskrzenia. To połączenie zapewnia efektywny przepływ energii do dalszych elementów.

Schemat podłączenia panelu do akumulatora

Schemat podłączenia panelu do akumulatora zawsze prowadzi przez regulatora ładowania, by chronić ogniwa przed uszkodzeniem. Po podłączeniu panelu do regulatora, połącz wyjście BAT+ regulatora z + akumulatora, a BAT- z -. Użyj kabli o przekroju 10-16mm² dla niskich strat. W systemie 12V akumulatora żelowy 100Ah pomieści energię z panelu 100W na 5-6 godzin zachmurzenia. Nigdy nie podłączaj panelu bezpośrednio spowoduje to przegrzanie i gazowanie.

W konfiguracji z dwoma akumulatorami równolegle połącz ich + i razem, potem do regulatora. To podwaja pojemność przy tym samym napięciu. Szeregowo dla 24V + pierwszego do drugiego. Sprawdź napięcie akumulatora przed podłączeniem: 12.6-12.8V dla pełnego naładowania. Regulatora automatycznie dostosuje ładowanie, zapobiegając głębokiemu rozładowaniu poniżej 11V. Bezpiecznik 15A między regulatorem a akumulatorem chroni przed zwarciem.

Podstawowy schemat w tabeli

Dla rozbudowy dodaj diodę blokującą między akumulatorem a obciążeniem. Systemu z akumulatorem magazynuje nadwyżki, umożliwiając użytek nocą. Monitoruj temperaturę powyżej 40°C odłącz. To połączenie tworzy stabilny bufor energii.

Podłączenie przetwornicy do panelu solarnego

Podłączenie przetwornicy do panelu solarnego odbywa się pośrednio przez akumulatora, by zapewnić stabilne 230V. Połącz + i akumulatora z wejściem DC przetwornicy, używając kabli 16mm² i bezpiecznika 30A. Wybierz model z czystym sinusem dla wrażliwych urządzeń jak lodówka. Przetwornica konwertuje 12V na 230V z sprawnością 85-95%. Podłączaj przy wyłączonym urządzeniu, by uniknąć skoku napięcia.

W systemie off-grid przetwornicą zasila oświetlenie czy pompę. Sprawdź wentylację przetwornice grzeją się do 60°C pod obciążeniem. Dla ciągłej mocy 500W akumulatora 100Ah wystarczy na 1-2 godziny. Podłącz równolegle z regulatorem, ale akumulatora jako pośrednik. Jeśli napięcie wyjściowe faluje, sprawdź połączenia. To finalizuje kompletny obieg energii.

Zabezpiecz przetwornicę wyłącznikiem nadprądowym. W konfiguracji z wieloma urządzeniami stosuj listwę z filtrem. Przetwornica z USB i gniazdem 12V zwiększa wszechstronność. Zawsze testuj bez obciążenia 230V AC na multimetrze. Systemu staje się wtedy w pełni funkcjonalny.

Zasady bezpieczeństwa przy podłączeniu panelu

Bezpieczeństwo przy podłączeniu panelu fotowoltaicznego to podstawa prąd DC może poparzyć lub spowodować pożar. Zawsze pracuj w rękawicach izolacyjnych i okularach, odłączając wszystkie elementy przed manipulacją. Unikaj zwarcia biegunów nawet w cieniu panel generuje napięcie. Regulatora i akumulatora montuj w wentylowanym miejscu, z dala od łatwopalnych materiałów. Nigdy nie dotykaj styków mokrymi rękami.

Kolejność podłączeń: najpierw panel do regulatora, potem akumulator, na końcu przetwornica. W słoneczny dzień okryj panel brezentem, blokując generację. Używaj bezpieczników i wyłączników na każdym odcinku. Dla dachowych instalacji zabezpiecz drabinkę i pracuj z asystentem. Jeśli czujesz niepewność, zatrzymaj się i sprawdź dwukrotnie.

Dzieci i zwierzęta trzymaj z dala od instalacji. Akumulatora emituje wodór wentylacja obowiązkowa. W razie iskrzenia natychmiast odłącz. Te zasady minimalizują ryzyka, pozwalając cieszyć się systemem latami. Zawsze priorytetem jest ochrona siebie i otoczenia.

Sprawdzanie podłączeń panelu woltomierzem

Sprawdzanie podłączeń panelu woltomierzem potwierdza poprawność całego systemu. Zacznij od panelu: w słońcu odczytaj 18-22V DC na otwartych biegunach. Potem zmierz na wejściu regulatora PV wartości podobne, bez spadku poniżej 17V. Na wyjściu BAT regulatora do akumulatora: 13.5-14.4V podczas ładowania. Przetwornica powinna pokazywać stabilne 12V na wejściu.

Ustaw woltomierz na prąd DC (10A), wpinając szeregowo panel da 4-6A w optimum. Sprawdź brak prądu zwrotnego nocą dzięki regulatorowi. Akumulatora: pełny 12.7V, rozładowany 12V. Jeśli rozbieżności, szukaj luźnych styków. Powtarzaj pomiary co tydzień na początku.

W konfiguracji szeregowej napięcie sumuje się, prąd pozostaje stały woltomierz to zweryfikuje. Rejestruj dane w notesie dla optymalizacji. Jeśli regulatora pokazuje błąd, odłącz i sprawdź izolację kabli. To rutyna zapewnia długowieczność instalacji. Systemu działa wtedy bezawaryjnie.

Pytania i odpowiedzi

• Jakie narzędzia są potrzebne do podłączenia panelu fotowoltaicznego?

  Podstawowe narzędzia to śrubokręt gwiazdkowy i kluczyk oczkowy do przykręcenia elementów, takich jak akumulator żelowy. Zalecany jest woltomierz do sprawdzania napięć i połączeń w razie problemów.

• Jaka jest kolejność podłączeń w zestawie solarnym z panelem fotowoltaicznym?

  Montaż zaczyna się od podłączenia panelu słonecznego do regulatora ładowania, następnie akumulatora żelowego do regulatora, a na końcu przetwornicy. Zawsze przestrzegaj kolejności z instrukcji dołączonej do zestawu.

• Jak podłączyć panele fotowoltaiczne szeregowo lub równolegle?

  Podłączenie szeregowe zwiększa napięcie i łączy dodatnie bieguny z ujemnymi kolejnych paneli, stosowane przy regulatorach wysokonapięciowych. Równoległe łączy dodatnie z dodatnimi i ujemne z ujemnymi, zwiększając prąd. Wybór zależy od specyfikacji regulatora i instrukcji.

• Jakie zasady bezpieczeństwa obowiązują przy podłączaniu panelu fotowoltaicznego?

  Unikaj zwarcia biegunów dodatniego i ujemnego podczas podłączeń. Pracuj w rękawicach izolacyjnych, korzystaj z instrukcji zestawu i w razie wątpliwości skonsultuj się z technikiem. Priorytetem jest zgodność z zasadami bezpieczeństwa.
