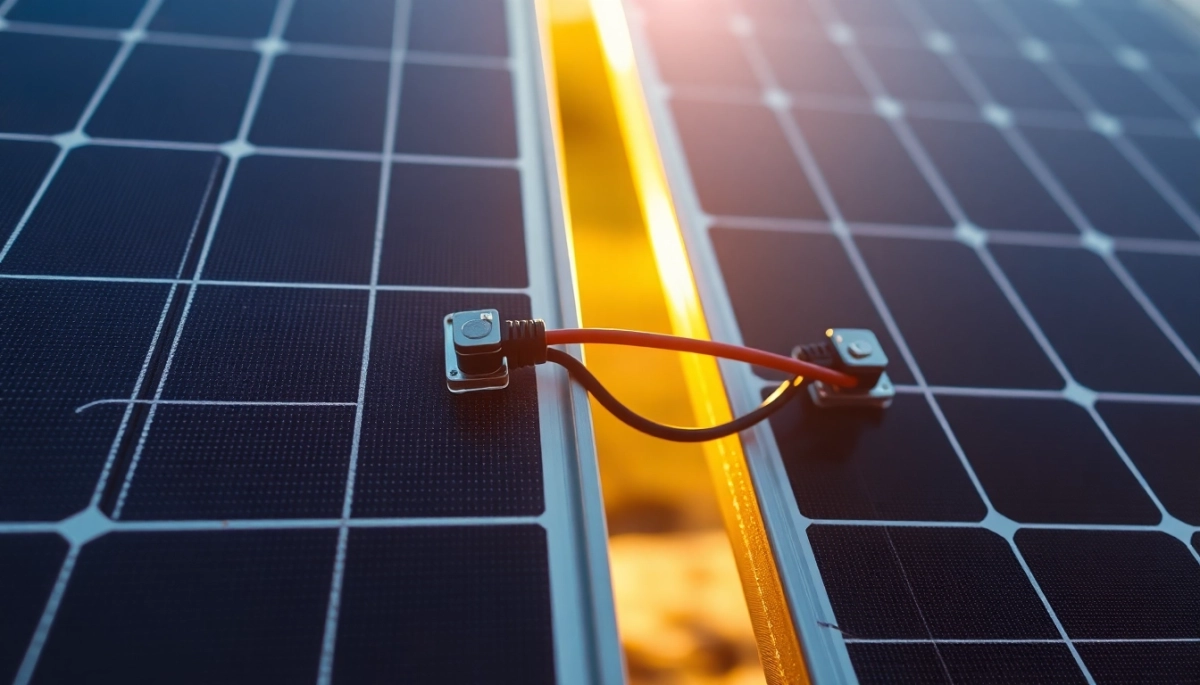

Jak podłączyć 2 panele fotowoltaiczne 12V?

Redakcja 2025-07-11 07:37 / Aktualizacja: 2026-03-16 20:20:32 | Udostępnij:

Wyobraź sobie poranek, kiedy słońce wschodzi, a Ty, zamiast martwić się rachunkami, cieszysz się darmową energią prosto z nieba. Brzmi jak utopia? Niezupełnie. To codzienność dla tych, którzy zdecydowali się na fotowoltaikę. Klucz tkwi w umiejętności optymalnego wykorzystania każdego promienia, a to zależy od tego, jak podłączyć 2 panele fotowoltaiczne 12V. Podsumowując, możesz je połączyć szeregowo, aby zwiększyć napięcie, lub równolegle, aby zwiększyć natężenie prądu. Wybór metody zależy od Twoich potrzeb i specyfiki instalacji.

Jak podłączyć 2 panele fotowoltaiczne 12V

Zastanawiając się nad strategią połączenia paneli, warto spojrzeć na dostępne dane w sposób kompleksowy. Poniższa tabela przedstawia porównanie cech obu metod, bazując na analizie wielu instalacji zarówno domowych, jak i przemysłowych. Odpowiednie dopasowanie połączenia do obciążenia to podstawa.

Cecha Połączenie Szeregowe Połączenie Równoległe Zastosowanie Typowe
Napięcie całkowite Sumuje się z napięć paneli Równe napięciu pojedynczego panelu Instalacje z inwerterami wysokiego napięcia
Natężenie całkowite Równe natężeniu pojedynczego panelu Sumuje się z natężeń paneli Instalacje z mikroinwerterami lub niskonapięciowe
Wpływ zacienienia na system Znaczne obniżenie wydajności całego stringu Mniejszy wpływ, tylko na zacieniony panel Większa odporność na częściowe zacienienie w przypadku połączeń równoległych
Koszt komponentów Niższy (mniej kabli i złącz) Wyższy (więcej kabli, złącz, czasem mikroinwertery) W zależności od skali projektu

Wybór między połączeniem szeregowym a równoległym to strategiczna decyzja, która wpływa na efektywność całej instalacji fotowoltaicznej. Wyobraź sobie, że budujesz system audio. Czy wolisz, żeby głośność była bardzo duża, ale dźwięk był płaski (szeregowo), czy żeby dźwięk miał bogatą barwę, lecz ciszej (równolegle)? No właśnie, tak to mniej więcej wygląda z prądem i napięciem. Wszystko zależy od „odbiornika”, czyli inwertera lub regulatora ładowania.

W przypadku systemów off-gridowych, gdzie często dążymy do ładowania akumulatorów o niskim napięciu, połączenie równoległe paneli fotowoltaicznych 12V może okazać się bardziej efektywne. Pozwala to na dostarczenie odpowiedniego prądu ładowania bez konieczności stosowania przetwornic obniżających napięcie, co minimalizuje straty. W skali mikro, dla przykładu, gdy zasilamy oświetlenie ogrodowe LED 12V, po prostu „sumujemy” energię z paneli, aby starczyło na pobór wszystkich lampek.

Może Cię zainteresować też ten artykuł Jak podłączyć optymalizator do paneli fotowoltaicznych

Połączenie szeregowe paneli fotowoltaicznych 12V

Połączenie szeregowe to nic innego jak „plus do minusa” przewód dodatni jednego panelu łączymy z ujemnym kolejnego. Taka konfiguracja powoduje, że napięcie w obwodzie się sumuje, podczas gdy natężenie prądu pozostaje takie samo jak w pojedynczym panelu. Jest to sprawdzone rozwiązanie, szeroko stosowane w systemach wymagających wyższego napięcia wejściowego.

Przykładem może być sytuacja, w której posiadamy falownik wymagający wejściowego napięcia rzędu 24V. Dwa panele 12V połączone szeregowo idealnie spełnią to wymaganie, dostarczając stabilne 24V przy niezmienionym natężeniu prądu. To eliminuje potrzebę drogich konwerterów napięcia, upraszczając system.

Jednak szeregowe połączenie ma swoją piętę achillesową. Wystarczy, że jeden panel zostanie zacieniony lub uszkodzony, aby cała „nitka” (string) straciła znacząco na wydajności. Każdy element jest tu ogniwem łańcucha, a jak wiadomo, wytrzymałość łańcucha zależy od jego najsłabszego ogniwa.

Dowiedz się więcej o Schemat podłączenia paneli fotowoltaicznych

Połączenie równoległe paneli fotowoltaicznych 12V

Połączenie równoległe to z kolei „plus do plusa” i „minus do minusa”. W tej konfiguracji napięcie w całym obwodzie pozostaje takie samo jak na pojedynczym panelu, natomiast sumuje się natężenie prądu. Jest to idealne rozwiązanie do zwiększenia wydajności prądowej instalacji.

Ten sposób łączenia znajduje zastosowanie w miejscach, gdzie priorytetem jest zwiększenie dostępnego prądu, na przykład w niskonapięciowych systemach akumulatorowych. Wyobraźmy sobie kemping, gdzie zasilamy lodówkę turystyczną 12V. Potrzebujemy dużo prądu, a niekoniecznie wysokiego napięcia. Dwa panele 12V połączone równolegle podwoją natężenie prądu, co pozwoli na jej efektywne zasilanie.

Dodatkową zaletą połączenia równoległego jest większa odporność na częściowe zacienienie. Jeśli jeden z paneli zostanie zacieniony, pozostałe nadal będą pracować z pełną mocą, minimalizując straty w całym systemie. To sprawia, że jest to często preferowany wybór w instalacjach z mikroinwerterami, gdzie każdy panel jest niezależny.

Sprawdź Schemat podłączenia paneli fotowoltaicznych 2 stringi

Niestety, połączenie równoległe wiąże się z większymi kosztami okablowania, ze względu na konieczność poprowadzenia większej liczby przewodów i użycia odpowiednich złącz. Mimo to, korzyści płynące z niezawodności i elastyczności często przewyższają te początkowe wydatki.

Wybór metody połączenia paneli fotowoltaicznych

Decyzja o sposobie połączenia paneli nie jest trywialna i powinna być zawsze podejmowana na podstawie szczegółowej analizy. Kluczowe czynniki to rodzaj falownika, zapotrzebowanie na energię, warunki lokalizacyjne oraz plany dalszej rozbudowy systemu. Konsultacja z ekspertem jest tu nieoceniona, niczym wizyta u dobrego krawca dopasowanie musi być idealne.

Profesjonalna firma montażowa uwzględni specyfikę Twojej instalacji, dobierając optymalne rozwiązanie. Często stosuje się również rozwiązania hybrydowe, łączące cechy obu metod, aby maksymalizować wydajność i elastyczność systemu. To takie "best of both worlds".

Przykładowo, w rozległych instalacjach przemysłowych, gdzie występują różne warunki nasłonecznienia, często stosuje się kombinację połączeń szeregowych (dla dużego napięcia) z równoległymi (dla odporności na zacienienie). To optymalizacja wydajności fotowoltaiki, która przekłada się na konkretne oszczędności.

Wpływ połączenia na napięcie i prąd instalacji PV

Sposób połączenia modułów fotowoltaicznych bezpośrednio wpływa na parametry elektryczne, takie jak napięcie i natężenie prądu, które docierają do inwertera. W końcu to napięcie i prąd są niczym tlen i woda dla naszej instalacji bez odpowiednich parametrów, nic nie zadziała.

Należy pamiętać, że oprócz konfiguracji paneli, na napięcie i natężenie prądu wpływają również czynniki zewnętrzne, takie jak stopień nasłonecznienia, temperatura otoczenia czy nawet regularność czyszczenia paneli. Brudne panele to jak brudne okulary światło dociera, ale z mniejszą intensywnością, a my widzimy mniej wyraźnie.

Regularne monitorowanie parametrów pracy instalacji oraz dbałość o czystość paneli są kluczowe dla zachowania wysokiej wydajności. Zaniedbania w tym zakresie mogą znacząco obniżyć efektywność całego systemu, niezależnie od tego, jak idealnie połączymy moduły.

Niezbędne elementy do podłączenia paneli fotowoltaicznych 12V

Aby skutecznie połączyć dwa panele fotowoltaiczne 12V, potrzebujemy kilku kluczowych komponentów. Pierwszym i najbardziej podstawowym są oczywiście same panele fotowoltaiczne 12V. Następnie niezbędne będą odpowiednie kable solarne, charakteryzujące się odpornością na warunki atmosferyczne i promieniowanie UV.

Kolejnym elementem są złącza MC4, które zapewniają szczelne i bezpieczne połączenie elektryczne między panelami a resztą systemu. To złącza są niczym solidne uściski dłoni, gwarantujące stabilność połączenia. Warto zainwestować w komponenty wysokiej jakości, aby uniknąć problemów w przyszłości.

W zależności od konfiguracji i docelowego zastosowania, mogą być potrzebne również rozgałęźniki MC4 (do połączenia równoległego), regulator ładowania (jeśli system ma ładować akumulatory) oraz falownik (jeśli chcemy przetworzyć prąd stały na zmienny do zasilania urządzeń domowych).

Ostatnim, ale nie mniej ważnym elementem są odpowiednie zabezpieczenia, takie jak bezpieczniki i wyłączniki nadprądowe. To one chronią naszą instalację przed przeciążeniami i zwarciami, zapewniając spokój ducha i długowieczność systemu. Bezpieczeństwo przede wszystkim!

Oto przykładowa lista niezbędnych elementów i ich orientacyjne ceny (stan na początek 2024 roku, ceny mogą się różnić w zależności od dostawcy i jakości):

  • Kable solarne (10m, 4mm²): ok. 50-80 PLN
  • Złącza MC4 (para): ok. 15-30 PLN
  • Rozgałęźniki MC4 (para, do połączenia równoległego): ok. 40-70 PLN
  • Regulator ładowania (do 20A): ok. 150-300 PLN
  • Mały inwerter 12V/230V (do 300W): ok. 200-500 PLN

Bezpieczeństwo przy podłączaniu paneli fotowoltaicznych

Praca z energią elektryczną, zwłaszcza pochodzącą ze źródeł o dużej mocy, zawsze wymaga przestrzegania ścisłych zasad bezpieczeństwa. Paneli fotowoltaicznych nie należy traktować jako zwykłych baterii generują one prąd nawet przy niewielkim nasłonecznieniu, co stwarza ryzyko porażenia prądem.

Zawsze należy odłączyć panele od źródła światła (np. przez zakrycie ich nieprzezroczystym materiałem) przed przystąpieniem do jakichkolwiek prac montażowych czy serwisowych. Używaj narzędzi izolowanych i odzieży ochronnej, takiej jak rękawice dielektryczne. Lepiej dmuchać na zimne.

Przed podłączeniem upewnij się, że wszystkie połączenia są szczelne i prawidłowo wykonane. Luźne złącza mogą prowadzić do iskrzenia i pożaru, a tego nikt sobie nie życzy. Staranność w pracy to klucz do bezawaryjnej instalacji PV.

Wszelkie prace związane z instalacją elektryczną, zwłaszcza te wykraczające poza proste podłączenie paneli do regulatora, powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje. Bezpieczeństwo Twoje i Twojego otoczenia jest najważniejsze. Nie ryzykuj, jeśli nie jesteś pewien swoich umiejętności.

Pytania i odpowiedzi: Jak podłączyć 2 panele fotowoltaiczne 12V

  • Jakie są dwie główne metody łączenia paneli fotowoltaicznych 12V i kiedy stosuje się każdą z nich?

    Dwie główne metody to połączenie szeregowe i połączenie równoległe. Połączenie szeregowe (plus do minusa) sumuje napięcia paneli, utrzymując natężenie na takim samym poziomie jak w pojedynczym panelu. Stosuje się je, gdy potrzebne jest wyższe napięcie, np. dla falownika wymagającego 24V (dwa panele 12V dadzą 24V). Połączenie równoległe (plus do plusa i minus do minusa) sumuje natężenia prądu, utrzymując napięcie na poziomie pojedynczego panelu. Jest idealne do zwiększenia dostępnego prądu, np. w systemach akumulatorowych niskonapięciowych 12V, gdzie potrzebne jest większe natężenie prądu ładowania.

  • Jak zacienienie pojedynczego panelu wpływa na wydajność systemu w połączeniu szeregowym i równoległym?

    W połączeniu szeregowym zacienienie lub uszkodzenie jednego panelu powoduje znaczne obniżenie wydajności całej "nitki" (stringu), ponieważ jest to jak słabe ogniwo w łańcuchu. W połączeniu równoległym wpływ zacienienia jest mniejszy jeśli jeden panel zostanie zacieniony, pozostałe nadal pracują z pełną mocą, minimalizując straty w całym systemie.

  • Jakie elementy są niezbędne do prostego podłączenia dwóch paneli fotowoltaicznych 12V i dlaczego złącza MC4 są tak ważne?

    Niezbędne elementy to: same panele fotowoltaiczne 12V, kable solarne (odporne na warunki atmosferyczne i UV), złącza MC4, a w zależności od konfiguracji, także rozgałęźniki MC4 (do połączenia równoległego), regulator ładowania (do systemów z akumulatorami) oraz ewentualnie falownik. Złącza MC4 są kluczowe, ponieważ zapewniają szczelne, bezpieczne i stabilne połączenie elektryczne między panelami a resztą systemu, minimalizując ryzyko iskrzenia czy strat energii.

  • Jakie środki ostrożności należy podjąć podczas pracy z panelami fotowoltaicznymi, aby zapewnić bezpieczeństwo?

    Podczas pracy z panelami fotowoltaicznymi należy zawsze odłączyć je od źródła światła (zakrywając nieprzezroczystym materiałem) przed rozpoczęciem prac. Należy używać narzędzi izolowanych i odzieży ochronnej, takiej jak rękawice dielektryczne. Ważne jest, aby wszystkie połączenia były szczelne i prawidłowo wykonane, aby uniknąć iskrzenia. Prace wykraczające poza proste podłączenie paneli powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje.
