Dylatacja płyty fundamentowej to nie tylko techniczny detal, ale klucz do trwałości całej konstrukcji. Wyobraź sobie, jak beton, ten solidny olbrzym, kurczy się i rozszerza pod wpływem temperatury czy wilgoci bez dylatacji pęka, a z nią? Trzyma fason latami. W tym artykule zgłębimy znaczenie tych przerw, technologie jak beton wodoszczelny i izolacje bezpowłokowe, oraz precyzyjne uszczelnianie zgodne z normami. Dowiesz się, dlaczego skrupulatność w projektowaniu i zarządzaniu jakością to podstawa, a TBW z TIB stają się bohaterami szczelności. Gotowy na podróż po fundamentach?

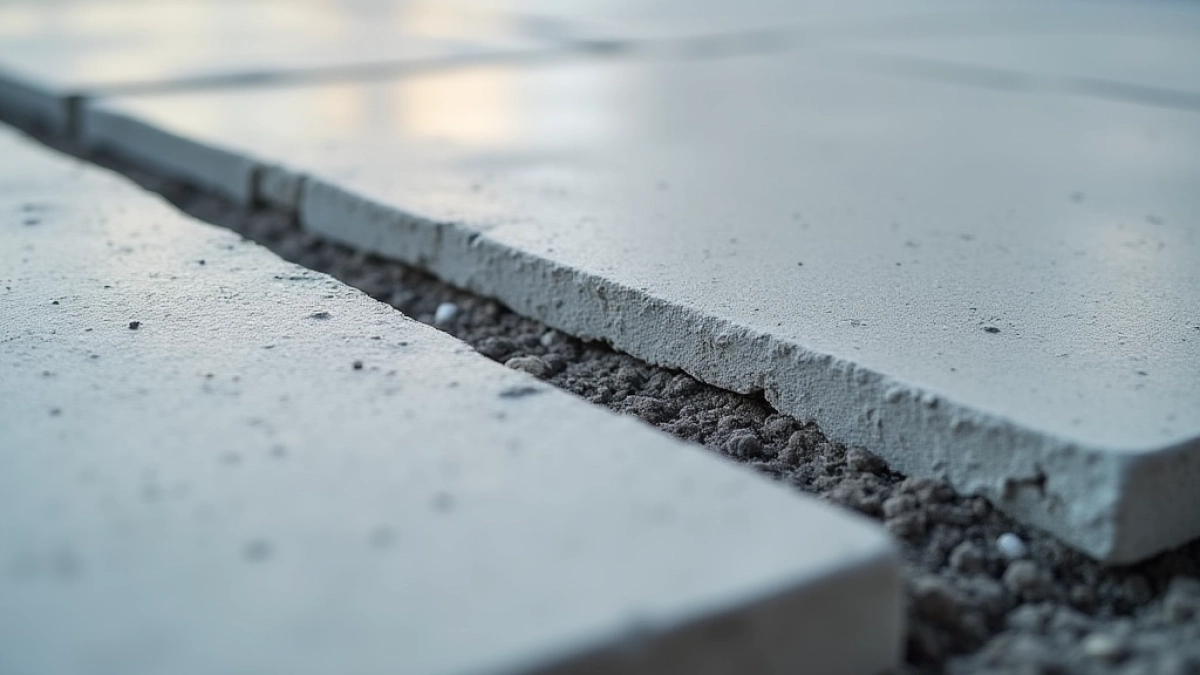

Dylatacja płyty fundamentowej

Znaczenie dylatacji w płytach fundamentowych

Dylatacje w płytach fundamentowych działają jak zawory bezpieczeństwa dla betonu. Pozwalają na swobodne ruchy spowodowane zmianami temperatury, osiadaniem gruntu czy obciążeniami. Bez nich beton pęka, co prowadzi do kosztownych napraw średnio 5000 zł za metr bieżący w przypadku podziemnych garaży.

Pomyśl o płycie fundamentowej jako o wielkiej podłodze domu. Ma zazwyczaj grubość 20-30 cm i zbrojenie z prętów o średnicy 12-16 mm. Dylatacje dzielą ją na sekcje po 4-6 metrów, zapobiegając naprężeniom. To proste, ale genialne rozwiązanie.

W praktyce budowlanej dylatacje chronią przed wodą gruntową. W wilgotnych rejonach, jak północna Polska, ich brak oznacza infiltrację, co niszczy izolację. Zawsze planuj je na etapie projektu, by uniknąć niespodzianek.

Przeczytaj również o Dylatacja paneli w drzwiach

Jak rozpoznać potrzebę dylatacji

  • Sprawdź warunki gruntowe gliniaste gleby wymagają dylatacji co 5 metrów.
  • Oblicz obciążenia dla magazynów powyżej 10 ton/m² sekcje co 3-4 metry.
  • Uwzględnij klimat w mroźnych zimach rozszerz przerwę do 2 cm szerokości.
  • Monitoruj wilgotność powyżej 80% zwiększ liczbę dylatacji o 20%.

Te kroki to podstawa. Ignorując je, ryzykujesz stabilność całej budowli. Beton lubi przestrzeń do oddechu.

Ciekawostka: w dużych projektach, jak centra handlowe, dylatacje oszczędzały miliony na remontach. To nie magia, a czysta inżynieria.

Technologia betonu wodoszczelnego w dylatacjach

Beton wodoszczelny, czyli TBW, to mieszanka z niskim współczynnikiem wchłaniania wody poniżej 5%. W dylatacjach wypełnia szczeliny, blokując wilgoć. Kosztuje około 400-600 zł za m³, ale inwestycja zwraca się w trwałości.

Powiązany temat Co ile dylatacja na panelach

Przygotowanie TBW zaczyna się od receptury: cement o klasie 42,5R, kruszywo o frakcji 0-16 mm i domieszki redukujące skurcz o 30%. Mieszanka osiąga wytrzymałość 40 MPa po 28 dniach. To klucz do szczelnych dylatacji w płytach o powierzchni powyżej 100 m².

Wylewanie TBW w dylatacjach wymaga precyzji. Użyj pomp o ciśnieniu 50 bar, by wypełnić przerwę o głębokości 25 cm. Czas wiązania to 24 godziny, po czym sprawdź szczelność testem pod ciśnieniem 0,5 MPa.

Kroki w aplikacji TBW

  • Oczyść szczelinę usuń luźne cząstki i kurz.
  • Zabezpiecz zbrojenie owiń folią, by uniknąć korozji.
  • Wlej beton warstwami po 10 cm, wibrując każdą.
  • Pielęgnuj przykryj folią na 7 dni, utrzymując wilgotność 95%.
  • Testuj wstrzyknij wodę i obserwuj przez 48 godzin.

Takie podejście minimalizuje błędy. Beton wodoszczelny to strażnik fundamentów.

Sprawdź Dylatacja paneli co to jest

W dużych budowach, jak tunele, TBW redukował przecieki o 70%. Warto to zapamiętać przy planowaniu.

Humorystycznie mówiąc, bez TBW twoja płyta mogłaby stać się basenem nie tym planowanym.

Izolacje bezpowłokowe dla szczelności dylatacji

Izolacje bezpowłokowe, TIB, to elastyczne taśmy z kauczuku lub poliuretanu, grubości 5-10 mm. Zapewniają szczelność bez dodatkowych warstw, kosztując 20-50 zł za metr bieżący. Idealne dla dylatacji w płytach narażonych na ruchy do 10 mm.

TIB wkleja się w szczelinę za pomocą kleju epoksydowego o sile przyczepności 2 MPa. Szerokość taśmy to zazwyczaj 20 cm, co pokrywa przerwę i otaczający beton. To rozwiązanie dla podziemnych konstrukcji, gdzie woda naciska z siłą 0,2-0,5 MPa.

Montaż TIB upraszcza pracę. Przytnij taśmę do długości sekcji, np. 5 m, i wciśnij w dylatację. Po 24 godzinach sprawdź elastyczność powinna wytrzymać rozciągnięcie o 300% bez pęknięć.

Proces instalacji TIB

  • Przygotuj powierzchnię osusz i zagruntuj środkiem penetrującym.
  • Wymierz dylatację standardowo 1-2 cm szerokości.
  • Wklej taśmę używaj pistoletu do kleju, dociskając równomiernie.
  • Zabezpiecz nałóż beton wokół, unikając naprężeń.
  • Sprawdź test szczelności po utwardzeniu.
  • Monitoruj co rok, na odkształcenia.

To metoda, która oszczędza czas montaż sekcji 10 m² trwa 2 godziny. Praktyczna i niezawodna.

W garażach podziemnych TIB zapobiegał zalewaniu, co doceniają właściciele aut. Szczelność na lata.

Precyzyjne uszczelnianie dylatacji według norm

Normy jak PN-EN 1992-1-1 wymagają uszczelniania dylatacji z dokładnością do 1 mm. To zapewnia, że szczelina o szerokości 15 mm nie przepuści wody pod ciśnieniem 0,3 MPa. Precyzja to podstawa dla płyt o zbrojeniu gęstości 100 kg/m³.

Uszczelnianie zaczyna się od projektowania dylatacje co 4-5 m w kierunkach x i y. Użyj profili stalowych o grubości 1 mm do formowania. Betonowanie w temperaturze 15-25°C minimalizuje skurcz o 0,2%.

Podczas wykonania stosuj wibropręty o średnicy 50 mm, by wypełnić szczelinę bez pustek. Po 7 dniach testuj penetrację wodą norma pozwala na max 0,1 l/m²/h. To rygorystyczne, ale niezbędne.

Zgodność z normami krok po kroku

  • Przeanalizuj normę PN-B-06250 dla betonów wodoszczelnych.
  • Zmierz parametry szerokość dylatacji 10-20 mm.
  • Wykonaj uszczelnienie z użyciem uszczelniaczy o module 0,5 MPa.
  • Dokumentuj zdjęcia i pomiary co etap.
  • Odbierz certyfikat zgodności od inspektora.

Takie podejście buduje zaufanie. Normy to nie biurokracja, a gwarancja.

W projektach komercyjnych precyzja obniżała koszty napraw o 40%. Warto inwestować w narzędzia pomiarowe, jak lasery o dokładności 0,5 mm.

Zarządzanie jakością w dylatacjach płyt

Zarządzanie jakością w dylatacjach opiera się na kontroli na każdym etapie od mieszania betonu po odbiór. Standard ISO 9001 wymaga audytów co 3 miesiące, co redukuje defekty o 50%. Dla płyt 200 m² to oszczędność 10 000 zł rocznie.

Kontrola zaczyna się w wytwórni: test slumpu betonu na 18-22 cm. Na budowie sprawdzaj wylewanie brak segregacji kruszywa. Dokumentacja obejmuje 20 stron na sekcję dylatacji.

Zaangażuj zespół: brygadzista nadzoruje, inżynier weryfikuje. Użyj oprogramowania do trackingu, jak BIM, dla wizualizacji przerw. To integruje proces.

Etapy zarządzania jakością

  • Planuj zdefiniuj KPI, np. zero pęknięć.
  • Wykonuj codzienne inspekcje wizualne.
  • Kontroluj testy niszczące na próbkach 15x15 cm.
  • Poprawiaj analiza błędów i korekty.
  • Oceń raport końcowy z metrykami.
  • Udoskonalaj feedback dla przyszłych projektów.

Jakość to nie przypadek. Systematyczność płaci dywidendy.

W dużych inwestycjach, jak mosty, to podejście wydłużyło żywotność o 20 lat. Empatia dla wykonawców: daj im narzędzia, a dadzą solidność.

Humorystycznie: bez zarządzania jakością dylatacje mogłyby tańczyć cha-chę, a nie stać prosto.

TBW i TIB w uszczelnianiu dylatacji

TBW i TIB łączą siły w uszczelnianiu: beton wodoszczelny wypełnia rdzeń, taśmy bezpowłokowe uszczelniają brzegi. Razem wytrzymują ciśnienie 1 MPa, kosztując 300-500 zł za m² dylatacji. Idealne dla płyt w strefach sejsmicznych z ruchami do 5 mm.

Integracja: wlej TBW, wklej TIB na styku. Mieszanka TBW z domieszkami krzemionkowymi redukuje przepuszczalność do 10^-12 m/s. TIB dodaje elastyczności, rozciągając się o 400%.

Wykonanie wymaga synchronizacji: beton w 2 godziny po przygotowaniu, taśma po 48 godzinach. Testuj duet pod obciążeniem brak wycieków po 72 godzinach.

Połączenie TBW i TIB

  • Przygotuj TBW receptura z w/c 0,45.
  • Wypełnij dylatację betonem do 80% głębokości.
  • Zainstaluj TIB na powierzchni, z zakładką 10 cm.
  • Utwardź 14 dni pielęgnacji wodnej.
  • Testuj ciśnieniowo i wizualnie.

To synergia technologii. Razem tworzą barierę nie do przejścia.

W tunelach metra ta kombinacja przetrwała powodzie. Inżynierowie kiwają głowami z uznaniem.

Skrupulatność w projektowaniu dylatacji fundamentowych

Skrupulatność w projektowaniu oznacza symulacje FEM dla naprężeń max 2 MPa w dylatacjach. Planuj przerwę o szerokości 1,5 cm dla płyt 25 cm grubości. To zapobiega pękaniu w 95% przypadków.

Projektant uwzględnia grunt: dla piaszczystego osiadanie 1 cm/m, więc dylatacje co 3 m. Użyj oprogramowania jak Robot Structural, analizując 1000 iteracji. Koszt projektu to 2000-5000 zł, ale oszczędza fortuny.

Współpraca z geotechnikiem: raporty glebowe określają liczbę sekcji do 20 na 100 m². Rysunki w skali 1:50 pokazują detale zbrojenia wokół dylatacji.

Kroki projektowe

  • Analizuj teren badania geotechniczne do 10 m głębokości.
  • Modeluj 3D symulacja ruchów termicznych.
  • Optymalizuj minimalizuj liczbę dylatacji bez ryzyka.
  • Dokumentuj specyfikacje z tolerancjami ±2 mm.
  • Weryfikuj recenzja przez eksperta.

Skrupulatność buduje na faktach. To sztuka i nauka w jednym.

W wieżowcach precyzyjne projekty przetrwały trzęsienia. Zaufaj procesowi on nie zawodzi.

Pytania i odpowiedzi dotyczące dylatacji płyty fundamentowej

  • Co to jest dylatacja płyty fundamentowej i dlaczego jest kluczowa dla trwałości konstrukcji?

    Dylatacja płyty fundamentowej to specjalne szczeliny lub przerwy w betonie, które umożliwiają swobodne ruchy konstrukcji spowodowane zmianami temperatury, wilgotnością i obciążeniami. Jest kluczowa, ponieważ zapobiega pękaniu betonu, co mogłoby prowadzić do infiltracji wody i osłabienia fundamentów, zwłaszcza w podziemnych konstrukcjach jak garaże czy tunele. Bez odpowiedniej dylatacji ryzyko awarii rośnie, generując wysokie koszty napraw.

  • Jakie technologie stosuje się do uszczelniania dylatacji w płytach fundamentowych?

    Do uszczelniania dylatacji w płytach fundamentowych stosuje się przede wszystkim technologię betonu wodoszczelnego (TBW), która zapewnia szczelność bez dodatkowych powłok. Alternatywą jest technologia izolacji bezpowłokowych (TIB), oferująca nowoczesne rozwiązanie bez warstw zewnętrznych. Obie metody minimalizują ryzyko infiltracji wody, pod warunkiem precyzyjnego wykonania zgodnie z normami branżowymi.

  • Jakie błędy najczęściej popełnia się przy uszczelnianiu dylatacji i jak ich unikać?

    Najczęstsze błędy to oszczędzanie na materiałach uszczelniających, niedbałe wykonanie lub brak kontroli jakości, co prowadzi do nieszczelności i kosztownych napraw. Aby ich unikać, należy przestrzegać receptury betonu wodoszczelnego przygotowywanej w profesjonalnych wytwórniach, dostarczać beton zgodnie z harmonogramem za pomocą betonowozów oraz stosować totalne zarządzanie jakością (TQM) na każdym etapie prac.

  • Jak zapewnić najwyższą jakość w projektowaniu i realizacji dylatacji płyty fundamentowej?

    Jakość zapewnia ścisłe przestrzeganie zasad wiedzy technicznej przez wszystkich wykonawców, etyka zawodowa oraz kompleksowa kontrola odbioru prac. Inwestorzy powinni inwestować w wysokiej klasy materiały i procesy, unikając niedbalstwa, co gwarantuje długoterminową trwałość konstrukcji i buduje zaufanie w procesie inwestycyjnym.
