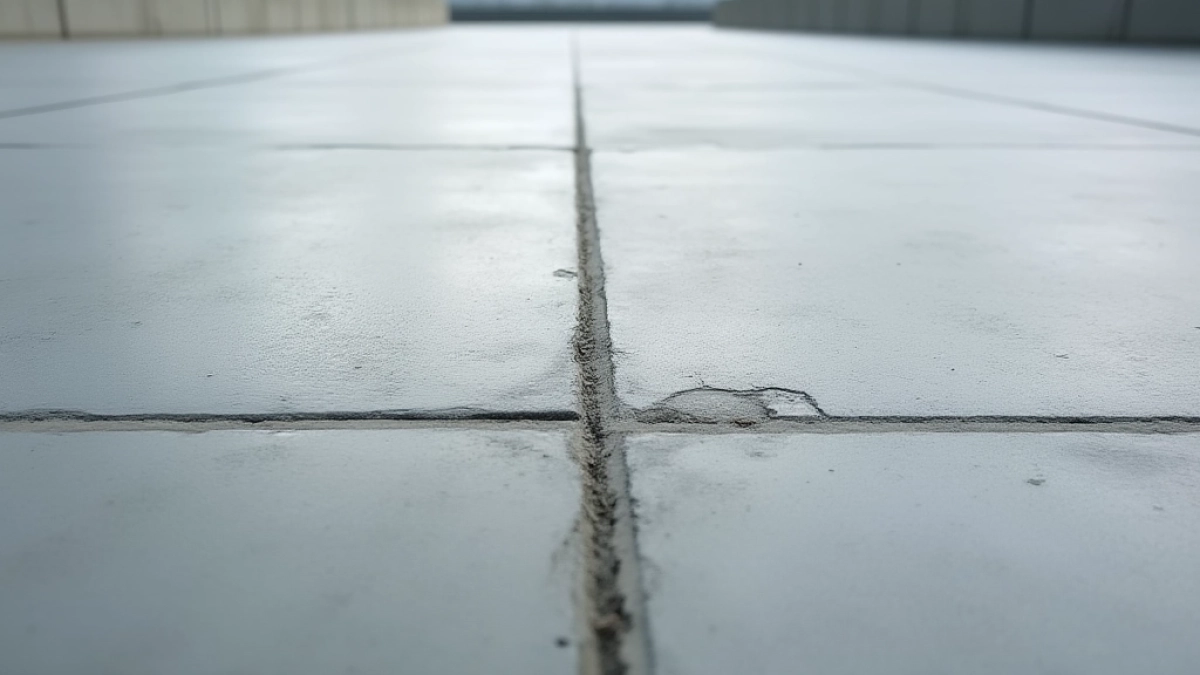

Dylatacja płyty betonowej: przewodnik praktyczny

Betonoza to nie tylko betonowe monstra w krajobrazie, ale też subtelne triki, które ratują konstrukcje przed katastrofą. Dylatacja płyty betonowej to klucz do uniknięcia pęknięć, które czają się w cieniu rozszerzalności termicznej betonu. W tym artykule zanurzymy się w mechanizmie szczelin dylatacyjnych, ich rodzajach i projektowaniu, byś zrozumiał, jak zapobiec kosztownym awariom. Wyjaśnię krok po kroku, dlaczego te przerwy w betonie to nie słabość, lecz sprytna strategia inżynierii.

• Czym jest dylatacja w płytach betonowych
• Dlaczego dylatacja zapobiega pęknięciom betonu
• Rodzaje szczelin dylatacyjnych w płytach
• Projektowanie dylatacji płyty betonowej
• Materiały do wypełniania dylatacji betonowych
• Kroki wykonania dylatacji w płycie betonowej
• Częste błędy w dylatacji płyt betonowych
• Często zadawane pytania o dylatację płyty betonowej

Czym jest dylatacja w płytach betonowych

Dylatacja w płytach betonowych to celowo wprowadzone szczeliny, które pozwalają na swobodne ruchy materiału pod wpływem zmian temperatury czy osiadania gruntu. Bez nich beton, ten uparty olbrzym, mógłby pęknąć jak sucha ziemia w upale. Te przerwy to nie ozdoba, lecz niezbędny element konstrukcji, regulujący naprężenia wewnętrzne.

Wyobraź sobie płytę betonową jako napiętą skórę dylatacja to elastyczne szwy, które zapobiegają rozerwaniu. W praktyce inżynierowie planują je od początku projektu, by beton mógł "oddychać". Szerokość szczeliny zazwyczaj wynosi od 10 do 20 mm, zależnie od rozmiaru płyty.

Historycznie dylatacje ewoluowały od prostych fug w starożytnych rzymskich drogach po zaawansowane systemy w nowoczesnych halach. Dziś to standard w normach budowlanych, jak PN-EN 1992-1-1. Rozumiesz, dlaczego beton potrzebuje tej wolności? Bez niej nawet solidna podłoga garażowa mogłaby się rozpaść po pierwszej zimie.

Przeczytaj również o Dylatacja paneli w drzwiach

Dlaczego dylatacja zapobiega pęknięciom betonu

Beton rozszerza się i kurczy pod wpływem temperatury o 0,01 mm na metr przy wzroście o 10°C. Bez dylatacji te ruchy kumulują naprężenia, prowadząc do mikropęknięć, które rosną jak kula śniegowa. Szczeliny dylatacyjne rozładowują te siły, pozwalając płycie na kontrolowane przesunięcia.

Pomyśl o betonie jak o napiętym balonie: bez ujścia powietrza pęknie. Dylatacja działa jak zawór, absorbując do 80% potencjalnych naprężeń termicznych. Badania z Politechniki Warszawskiej pokazują, że płyty bez dylatacji pękają po 2-3 latach eksploatacji w klimacie umiarkowanym.

Nie tylko temperatura osiadanie gruntu czy wibracje od ruchu dodają presji. Szczeliny zapobiegają przenoszeniu tych sił na całą konstrukcję. W efekcie żywotność płyty wzrasta nawet o 50%, oszczędzając na remontach. To nie magia, lecz fizyka w akcji.

Powiązany temat Co ile dylatacja na panelach

Empatycznie mówiąc, każdy budowniczy zna ból pękniętej podłogi. Dylatacja to tarcza przed takimi frustracjami. Normy zalecają jej gęstość co 4-6 metrów w dużych płytach, co minimalizuje ryzyko.

Rodzaje szczelin dylatacyjnych w płytach

Szczeliny skurczowe to pierwsze linie obrony, wprowadzane podczas wylewania betonu, by kontrolować początkowe kurczenie się mieszanki. Mają głębokość 1/3 grubości płyty, zazwyczaj 5-10 cm w standardowych podłogach. Są proste w wykonaniu, ale wymagają precyzji.

Dylatacje konstrukcyjne oddzielają płyty od ścian czy fundamentów, zapobiegając przenoszeniu obciążeń. Szerokość 15-25 mm, wypełniane elastycznymi masami. Idealne w halach przemysłowych, gdzie ruch jest intensywny.

Sprawdź Dylatacja paneli co to jest

Szczeliny termiczne i osiadaniowe

Szczeliny termiczne skupiają się na zmianach temperatury, rozmieszczane co 20-30 metrów w otwartych przestrzeniach. Osiadaniowe, z kolei, kompensują nierównomierne zapadanie gruntu, często w gruntach gliniastych. Wybór zależy od warunków w Polsce, z mrozami, termiczne to podstawa.

Kombinowane szczeliny łączą funkcje, jak w parkingach podziemnych. Ich profil to litery V lub prostokąt, co ułatwia wypełnienie. Zrozum, że rodzaj dobiera się do skali projektu mała płyta garażowa wystarczy skurczowa, wielka hala potrzebuje wszystkich.

Statystyki z branży wskazują, że 70% awarii płyt wynika z pominiętych dylatacji osiadaniowych. To lekcja: nie ignoruj gruntu pod stopami.

Projektowanie dylatacji płyty betonowej

Projektowanie zaczyna się od analizy warunków temperatura, grunt, obciążenia. Odległość między szczelinami to klucz: dla płyt do 100 m² co 4 metry, powyżej co 6 metrów. Głębokość minimum 1/4 grubości płyty, np. 7 cm w 25 cm betonie.

Użyj norm PN-B-06250 do obliczeń. Dla przykładowej płyty 50x50 m, planuj siatkę 5x5 m szczelin. To nie chaotyczne cięcia, lecz matematyczna precyzja, by naprężenia nie przekroczyły 2 MPa.

Obliczenia odległości

Formuła prostsza: L = α * ΔT * E / σ, gdzie α to współczynnik rozszerzalności (10^-5/°C), ΔT różnica temperatur (do 40°C w Polsce), E moduł Younga (30 GPa), σ dopuszczalne naprężenie. Dla typowej płyty wychodzi 5-7 m między szczelinami.

Dostosuj do ekspozycji: w pomieszczeniach zamkniętych rzadziej, na zewnątrz gęściej. To jak szycie garnituru na miarę.

Przykładowy wykres odległości w zależności od temperatury pokazuje, jak ΔT wpływa na gęstość dylatacji.

Materiały do wypełniania dylatacji betonowych

Wypełniacze dylatacyjne to elastyczne masy, jak pianki poliuretanowe o gęstości 30-50 kg/m³, kosztujące 20-40 zł/mb. Absorbują ruchy do 25% ich szerokości. Wybierz te odporne na UV, jeśli na zewnątrz.

Masy silikonowe, trwałe 20 lat, cena 50-80 zł/mb dla szczelin 15 mm. Idealne w wilgotnych warunkach, jak garaże. Nie twardnieją, lecz pozostają giętkie.

Porównanie materiałów

Uszczelki gumowe EPDM, 10-15 zł/mb, dla mniejszych ruchów. Bitumiczne taśmy, tańsze (5-10 zł/mb), ale mniej elastyczne do 10% deformacji. Tabela poniżej zestawia opcje.

Ikona wyboru: Dla trwałości silikon. Rozumiesz dylemat? Tani materiał oszczędza dziś, kosztuje jutro.

Wybieraj na podstawie testów ASTM, by uniknąć rozwarstwień. To inwestycja w spokój.

Kroki wykonania dylatacji w płycie betonowej

Wykonanie dylatacji wymaga planu, by beton nie zdradził w pół kroku. Zaczynasz od deskowania drewniane lub piankowe listwy na szczeliny. To podstawa precyzji.

Po wylaniu betonu, usuń wypełniacze tymczasowe po 7-14 dniach utwardzania. Wypełnij masą uszczelniającą, używając pistoletu. Czas na całość: 1-2 dni dla 100 m².

Krok po kroku, byś nie zgubił się w betonie:

• Przygotuj projekt: zaznacz linie szczelin na podłożu co 4-6 m.
• Zainstaluj listwy dylatacyjne: głębokość 1/3 płyty, szerokość 15 mm.
• Wylej beton: unikaj wibracji w szczelinach, by nie zalać.
• Usuń tymczasowe wypełniacze po utwardzeniu (28 dni pełna wytrzymałość).
• Wypełnij elastyczną masą: od dołu, warstwami po 5 cm.
• Sprawdź szczelność: test wodą lub ciśnieniem.

To jak operacja każdy krok liczy się na milimetry. Błędy tu? Kosztowne poprawki.

W dużych płytach używaj maszyn tnących diamentowo po wylaniu, ale to dla ekspertów. Dla amatorów: planuj z wyprzedzeniem.

Częste błędy w dylatacji płyt betonowych

Najczęstszy grzech: zbyt rzadkie szczeliny co 10 m zamiast 5, i pęknięcia termiczne po roku. To iluzja oszczędności, bo remont pochłonie tysiące. Zawsze trzymaj się obliczeń.

Niewłaściwe wypełnienie: twarda zaprawa zamiast elastycznej masy prowadzi do ponownych pęknięć. Wybierz poliuretan, nie cement. Wilgoć w szczelinie? Zaproszenie dla korozji zbrojenia.

Pomijanie gruntu: na niestabilnym podłożu dylatacje osiadaniowe to mus, inaczej płyta faluje jak morze. Testy geotechniczne przed startem nie oszczędzaj tu.

Czasowe błędy: cięcie betonu zbyt wcześnie, przed 28 dniami, powoduje pył i słabe krawędzie. Cierpliwość to klucz. Albo zaniedbanie uszczelnienia brud i woda wnikają, niszcząc od środka.

Humor w betonie: myślisz, że szczelina to dziura? To brama do trwałości. Unikaj tych pułapek, a twoja płyta podziękuje długim życiem.

Często zadawane pytania o dylatację płyty betonowej

• Co to jest dylatacja płyty betonowej?

  Dylatacja płyty betonowej to specjalnie zaprojektowane szczeliny lub przerwy w konstrukcji betonowej, które pozwalają na swobodne rozszerzanie się i kurczenie materiału pod wpływem zmian temperatury, wilgotności lub obciążeń. Dzięki temu zapobiega się niekontrolowanym pęknięciom w płycie.

• Dlaczego dylatacja jest niezbędna w płytach betonowych?

  Dylatacja jest kluczowa, ponieważ beton naturalnie rozszerza się pod wpływem ciepła i kurczy w niskich temperaturach. Bez szczelin dylatacyjnych napięcia wewnętrzne mogą powodować rysy i pęknięcia, co osłabia konstrukcję i skraca jej trwałość. Prawidłowa dylatacja zapewnia stabilność i bezpieczeństwo budynku.

• Jak projektować szczeliny dylatacyjne w płycie betonowej?

  Projekt szczelin dylatacyjnych powinien uwzględniać wielkość płyty, warunki klimatyczne i rodzaj betonu. Zazwyczaj szczeliny umieszcza się co 4-6 metrów w obu kierunkach, tworząc siatkę. Szerokość szczeliny wynosi 10-20 mm, a głębokość powinna sięgać co najmniej 1/3 grubości płyty. Zaleca się konsultację z inżynierem strukturalnym.

• Jak w praktyce wykonać dylatację płyty betonowej?

  Wykonanie dylatacji polega na wstawieniu profili dylatacyjnych (np. z pianki lub PVC) przed zalaniem betonu lub na cięcie szczelin po utwardzeniu mieszanki za pomocą piły diamentowej. Po wykonaniu szczeliny wypełnia się je elastycznym uszczelniaczem, aby chronić przed wodą i zanieczyszczeniami, co zapewnia długoterminową funkcjonalność.
