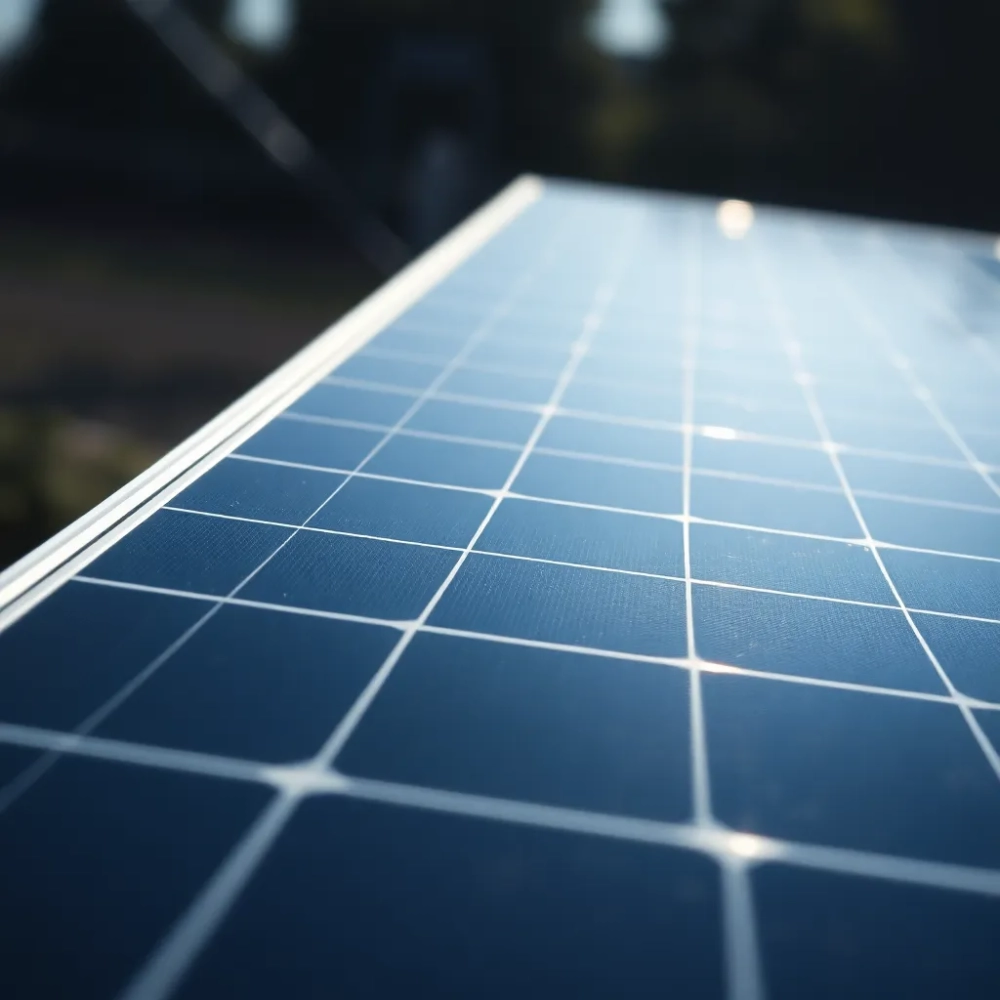

Jakie napięcie daje panel fotowoltaiczny?

Redakcja 2025-07-06 13:51 / Aktualizacja: 2026-03-16 20:20:32 | Udostępnij:

Zastanawiałeś się kiedyś, jak to się dzieje, że słońce, ta gigantyczna kula ognia, jest w stanie zasilać Twój dom? Sercem tego procesu są panele fotowoltaiczne, które przekształcają światło słoneczne w użyteczną energię elektryczną. Ale jakie napięcie daje panel fotowoltaiczny? Zacznijmy od podstaw: panele te generują prąd stały (DC), a typowe napięcie, które można zmierzyć na zaciskach panelu, oscyluje w granicach od około 20V do 50V, w zależności od technologii i warunków pracy. To właśnie ta wartość decyduje o wielu aspektach projektowania i działania całej instalacji.

Jakie napięcie daje panel fotowoltaiczny

Zrozumienie, jakie napięcie generuje panel, jest kluczowe nie tylko dla obliczenia mocy instalacji, ale również dla zapewnienia jej bezpieczeństwa i optymalnego działania. Jak mówi stare porzekadło: "diabeł tkwi w szczegółach", a w fotowoltaice te "szczegóły" to właśnie parametry elektryczne. Bez ich znajomości, cała inwestycja może okazać się, delikatnie mówiąc, stratą czasu i pieniędzy.

Typ Panelu Zakres Napięcia Jałowego (Voc) Zakres Napięcia Pracy (Vmpp)
Standardowy (60 ogniw) ~36-40V ~29-33V
Wysokosprawny (72 ogniwa) ~45-50V ~37-42V
Niskonapięciowy (do ładowania 12V) ~20-22V ~17-18V
Panel Elastyczny ~19-21V ~16-17V

Powyższa tabela przedstawia przegląd typowych wartości napięcia jałowego (Voc) oraz napięcia w punkcie mocy maksymalnej (Vmpp) dla różnych typów paneli fotowoltaicznych. Te wartości nie są stałe i zmieniają się dynamicznie w zależności od temperatury i natężenia promieniowania słonecznego. Rozumienie tych różnic jest fundamentalne dla każdego, kto myśli o efektywnym wykorzystaniu energii słonecznej. Wybór odpowiedniego panelu i regulatora ładowania, z uwzględnieniem jego parametrów napięciowych, to podstawa stabilnej i wydajnej instalacji PV. Pamiętaj, że inwestowanie w fotowoltaikę to jak gra w szachy każdy ruch ma znaczenie, a ignorowanie kluczowych parametrów może prowadzić do nieprzyjemnej „matowej” sytuacji.

Po co mierzy się napięcie w panelu fotowoltaicznym?

Mierzenie napięcia w panelu fotowoltaicznym jest absolutnie fundamentalne. Bez tej wiedzy nie jesteśmy w stanie prawidłowo dobrać pozostałych komponentów instalacji, takich jak inwerter czy regulator ładowania. To tak, jakby próbować zbudować dom bez znajomości wymiarów fundamentów katastrofa murowana.

Zobacz Jaki regulator napięcia do paneli fotowoltaicznych

Pomiary napięcia pozwalają na optymalne dopasowanie paneli do reszty systemu. Przykładowo, jeśli chcemy ładować akumulatory o napięciu 12V, potrzebujemy panelu o odpowiednio wyższym napięciu, aby regulator miał „z czego” pracować i efektywnie przetwarzać energię. Brak tej wiedzy to jak rzucanie groszem w ciemno nigdy nie wiesz, co zyskasz, a co stracisz.

Warto również pamiętać, że parametry napięciowe paneli, takie jak napięcie jałowe czy napięcie pracy, są kluczowe przy projektowaniu połączeń szeregowych i równoległych. Odpowiednie łączenie paneli pozwala na uzyskanie pożądanego napięcia w całym ciągu PV, co jest niezbędne dla odpowiedniej współpracy z inwerterem i optymalizacji produkcji energii. To po prostu sprytna inżynieria w akcji.

Napięcie jałowe (Voc) vs. napięcie pracy (Vmpp) różnice

Rozróżnienie między napięciem jałowym Voc (Open Circuit Voltage) a napięciem pracy Vmpp (Maximum Power Point Voltage) to podstawa. Voc to maksymalne napięcie, jakie panel może wygenerować, gdy nie jest podłączony do żadnego obciążenia, czyli w otwartym obwodzie. Pomyśl o tym jak o wycisku sztangi to maksymalny ciężar, który jesteś w stanie podnieść jednorazowo.

Może Cię zainteresować też ten artykuł jakie napięcie ma panel fotowoltaiczny

Natomiast Vmpp to napięcie, przy którym panel produkuje najwięcej mocy, czyli pracuje najefektywniej. Jest to napięcie, które zmierzysz, gdy panel jest podłączony do obciążenia i działa w optymalnym punkcie. To analogia do biegu na długi dystans nie biegniesz na maksymalnej szybkości przez cały czas, ale utrzymujesz tempo, które pozwala osiągnąć najlepszy wynik.

W przypadku temperatury, Voc wykazuje odwrotną korelację: im niższa temperatura, tym wyższe Voc. Z kolei Vmpp również spada wraz ze wzrostem temperatury. Dlatego tak ważne jest, aby przy projektowaniu instalacji uwzględnić warunki temperaturowe, szczególnie w chłodniejszych klimatach, gdzie Voc może przekroczyć dopuszczalne wartości dla inwertera.

Znaczenie dla Instalacji

Znajomość obu parametrów jest kluczowa przy doborze inwertera i regulatora ładowania. Inwerter musi być w stanie obsłużyć maksymalne Voc, aby uniknąć uszkodzeń. Z kolei Vmpp jest wykorzystywane przez regulatory MPPT do śledzenia punktu mocy maksymalnej i optymalizacji wydajności całej instalacji. Bez tej wiedzy, to jakby budować most bez znajomości wytrzymałości materiałów prędzej czy później wszystko się złoży.

Czynniki wpływające na napięcie paneli fotowoltaicznych

Napięcie paneli fotowoltaicznych nie jest stałe jak skała. Wpływa na nie szereg czynników, które mogą sprawić, że Twoja instalacja będzie działać jak szwajcarski zegarek, albo jak stary budzik. Najważniejszymi z nich są natężenie promieniowania słonecznego i temperatura ogniw fotowoltaicznych.

Wzrost natężenia promieniowania słonecznego, czyli więcej słońca, wpływa przede wszystkim na wzrost prądu, a niekoniecznie na znaczącą zmianę napięcia. Jednak dla napięcia w punkcie mocy maksymalnej (Vmpp) i napięcia jałowego (Voc) kluczowym czynnikiem jest temperatura. Wraz ze wzrostem temperatury ogniw, zarówno Voc, jak i Vmpp maleją. To fundamentalna zasada fizyki, z którą nie ma co dyskutować. Wyższa temperatura oznacza więcej drgań atomów, co utrudnia przepływ elektronów.

Dlatego w gorące, letnie dni, choć słońca jest pod dostatkiem, panele mogą generować nieco niższe napięcie. Z drugiej strony, w chłodne, słoneczne dni, napięcie może być wyższe, co należy wziąć pod uwagę przy projektowaniu systemów, aby nie przekroczyć dopuszczalnych limitów napięcia inwertera. To jest właśnie to, co spędza sen z powiek inżynierom fotowoltaicznym: jak utrzymać optymalne warunki pracy w zmiennym środowisku.

Jak łączyć panele fotowoltaiczne, aby uzyskać odpowiednie napięcie?

Łączenie paneli fotowoltaicznych to sztuka, która pozwala dostosować napięcie i prąd do potrzeb konkretnej instalacji. Można to robić na dwa sposoby: szeregowo lub równolegle, lub w kombinacji obu. Każda metoda ma swoje zalety i wady, a wybór zależy od tego, jaki efekt końcowy chcemy osiągnąć.

Połączenie Szeregowe

Gdy łączymy panele szeregowo, sumuje się ich napięcie. Przykładowo, jeśli mamy cztery panele o napięciu pracy 30V każdy, połączone szeregowo dadzą nam 120V. Prąd pozostaje na poziomie prądu najsłabszego panelu w łańcuchu. W tego typu połączeniu, im niższy prąd a wyższe napięcie, tym mniejsze straty energii wynikające z rezystancji przewodów. Jest to preferowane rozwiązanie dla instalacji podłączonych do sieci energetycznej, gdzie inwertery zazwyczaj wymagają wysokiego napięcia wejściowego. Pamiętaj tylko, że jeśli jeden panel w szeregu zbytnio zacieni, cała zabawa może się skończyć znacznie niższym prądem wyjściowym.

Połączenie Równoległe

W połączeniu równoległym sumuje się prąd generowany przez poszczególne panele, natomiast napięcie pozostaje na poziomie napięcia pojedynczego panelu (lub najniższego napięcia w przypadku paneli o różnych parametrach). Jest to idealne rozwiązanie dla systemów off-grid, gdzie często potrzebujemy większego prądu do ładowania akumulatorów o niższym napięciu. Tutaj cień rzucony na jeden panel nie ma tak drastycznego wpływu na całą wydajność grupy, jak w przypadku połączenia szeregowego. To daje większą elastyczność i odporność na lokalne zacienienia.

Kombinacje

Wiele większych instalacji wykorzystuje kombinacje obu typów połączeń, tworząc tzw. stringi (łańcuchy szeregowe) połączone następnie równolegle. Pozwala to na osiągnięcie optymalnego balansu między napięciem a prądem dla danej aplikacji, maksymalizując efektywność systemu. To sztuka optymalizacji, gdzie każdy milivolt i amper ma znaczenie.

Napięcie paneli fotowoltaicznych w instalacjach off-grid (ładowanie akumulatorów)

W instalacjach off-grid, czyli systemach niezależnych od sieci energetycznej, napięcie paneli fotowoltaicznych odgrywa kluczową rolę w procesie ładowania akumulatorów. Akumulatory najczęściej występują w konfiguracjach 12V, 24V lub 48V. Zatem panele muszą dostarczyć napięcie odpowiednie dla regulatora ładowania, który następnie efektywnie naładuje bank energii.

Dla systemów 12V często stosuje się panele o napięciu pracy (Vmpp) około 17-19V. To zapewnia wystarczającą rezerwę dla regulatora ładowania, aby mógł on przetworzyć energię i naładować akumulator. W przypadku systemów 24V i 48V, panele są zazwyczaj łączone szeregowo, aby uzyskać odpowiednio wyższe napięcie, na przykład 34-38V dla 24V lub 68-76V dla 48V. To dlatego, że regulatory MPPT najlepiej działają, gdy napięcie wejściowe z paneli jest znacznie wyższe niż napięcie banku akumulatorów.

Typowe instalacje off-grid wykorzystują akumulatory typu AGM, GEL, a coraz częściej nowoczesne akumulatory LiFePO4, które wymagają precyzyjnego zarządzania procesem ładowania. Regulacja napięcia jest tu niezwykle ważna, aby zapewnić długą żywotność akumulatorów i uniknąć ich uszkodzenia przez przeładowanie lub niedoładowanie. Pamiętaj, że bank akumulatorów to serce twojej instalacji off-grid dbaj o nie jak o skarb.

Przykłady zastosowań

  • Kampery i łodzie: Systemy 12V/24V z elastycznymi panelami słonecznymi, wymagające precyzyjnego ładowania akumulatorów pokładowych.
  • Systemy awaryjne (UPS): Zasilanie krytycznych urządzeń w przypadku przerw w dostawie prądu, często z akumulatorami LiFePO4/48V.
  • Zasilanie do serwerowni: Wymagające stabilnego zasilania z dużych banków akumulatorów, często w konfiguracji 48V.

Napięcie paneli fotowoltaicznych a typy regulatorów ładowania (PWM vs. MPPT)

Wybór odpowiedniego regulatora ładowania ma ogromny wpływ na to, jak efektywnie Twoje panele fotowoltaiczne będą ładować akumulatory. Dwa główne typy to PWM (Pulse Width Modulation) i MPPT (Maximum Power Point Tracking). Różnią się one zasadniczo sposobem zarządzania napięciem i prądem, co bezpośrednio przekłada się na wydajność. Jak to mówią, "nie ma darmowych obiadów", a tu nie ma jednego rozwiązania pasującego do wszystkiego.

Regulatory PWM

Regulatory PWM są prostsze i tańsze. Ich działanie polega na obcinaniu napięcia z paneli do poziomu napięcia akumulatora, sterując jednocześnie impulsami prądu. Oznacza to, że jeśli masz panel o napięciu pracy 17V i akumulator 12V, regulator PWM „marnuje” nadwyżkę napięcia, przekształcając ją w ciepło. Są one odpowiednie dla mniejszych systemów i sytuacji, gdzie panel ma podobne napięcie do akumulatora. Ich efektywność jest niższa, szczególnie w zmiennych warunkach pogodowych. To proste narzędzie, które robi to, co musi, ale bez fajerwerków.

Regulatory MPPT

Regulatory MPPT to prawdziwe "mózgi" w systemie ładowania. Ich zadaniem jest ciągłe śledzenie punktu mocy maksymalnej paneli fotowoltaicznych, niezależnie od warunków zewnętrznych. Oznacza to, że MPPT jest w stanie efektywnie przetworzyć wyższe napięcie z paneli na niższe napięcie wymagane przez akumulator, jednocześnie zwiększając prąd ładowania. Dzięki temu maksymalizują ilość energii, którą można pozyskać z paneli, nawet o 20-30% w porównaniu do PWM. Są droższe, ale inwestycja szybko się zwraca w postaci większej ilości darmowej energii. Jeśli zależy Ci na efektywności, MPPT to twój najlepszy przyjaciel.

Kluczowe jest odpowiednie dopasowanie regulatora do parametrów napięciowych paneli i akumulatorów. Nie każdy panel pasuje do każdego regulatora, a źle dobrane komponenty mogą prowadzić do niedoładowania akumulatorów, marnowania energii, a nawet uszkodzeń. Pamiętaj, że prawidłowy dobór komponentów to podstawa stabilnej i efektywnej instalacji fotowoltaicznej.

Napięcie paneli fotowoltaicznych a bezpieczeństwo instalacji

Bezpieczeństwo w instalacjach fotowoltaicznych to sprawa priorytetowa, a napięcie paneli fotowoltaicznych odgrywa w nim kluczową rolę. Wysokie napięcie, generowane szczególnie przez szeregowo połączone panele, może być niebezpieczne dla instalatorów i użytkowników, jeśli nie zostaną zachowane odpowiednie środki ostrożności i zastosowane właściwe zabezpieczenia.

Instalacje on-grid, gdzie panele są łączone w długie szeregi, mogą generować napięcia sumaryczne rzędu kilkuset woltów (np. 600-1000V DC). Takie napięcie wymaga stosowania specjalistycznego sprzętu, bezpieczników DC, wyłączników DC oraz odpowiednich przewodów o wzmocnionej izolacji. Niewłaściwe okablowanie lub brak należytych zabezpieczeń może prowadzić do zwarć, łuków elektrycznych, a w konsekwencji do pożarów.

Dlatego tak ważne jest, aby projektowaniem i instalacją zajmowali się doświadczeni specjaliści, którzy doskonale znają normy bezpieczeństwa i potrafią prawidłowo ocenić ryzyko. To nie jest miejsce na eksperymenty typu "zrób to sam" bez odpowiedniej wiedzy. Pamiętaj, że lepiej dmuchać na zimne, niż leczyć oparzenia. Bezpieczeństwo zawsze na pierwszym miejscu.

Zabezpieczenia i Normy

W projektowaniu instalacji fotowoltaicznych stosuje się szereg zabezpieczeń: od bezpieczników topikowych i wyłączników nadprądowych, po ograniczniki przepięć i uziemienia. Wszystkie te elementy mają na celu ochronę zarówno komponentów systemu, jak i ludzi przed skutkami zbyt wysokiego napięcia czy zwarć. Przestrzeganie norm i wytycznych, takich jak np. te zawarte w normie PN-EN 62446, jest absolutnie niezbędne dla zapewnienia długotrwałej i bezpiecznej pracy instalacji.

Jakie napięcie daje panel fotowoltaiczny?

Jakie napięcie daje panel fotowoltaiczny?

  • Jakie typowe napięcie generują panele fotowoltaiczne?

    Typowe napięcie, które można zmierzyć na zaciskach panelu fotowoltaicznego, oscyluje w granicach od około 20V do 50V, w zależności od technologii i warunków pracy.

  • Czym różni się napięcie jałowe (Voc) od napięcia pracy (Vmpp)?

    Napięcie jałowe (Voc) to maksymalne napięcie, jakie panel może wygenerować, gdy nie jest podłączony do żadnego obciążenia. Napięcie pracy (Vmpp) to napięcie, przy którym panel produkuje najwięcej mocy, czyli pracuje najefektywniej pod obciążeniem.

  • Jakie czynniki wpływają na napięcie paneli fotowoltaicznych?

    Na napięcie paneli fotowoltaicznych wpływają przede wszystkim temperatura ogniw (wzrost temperatury obniża Voc i Vmpp) oraz w mniejszym stopniu natężenie promieniowania słonecznego.

  • W jaki sposób łączenie paneli wpływa na sumaryczne napięcie instalacji?

    Łączenie paneli szeregowo sumuje ich napięcie, natomiast łączenie równoległe utrzymuje napięcie na poziomie pojedynczego panelu, sumując prąd. Wiele instalacji wykorzystuje kombinacje obu metod dla optymalizacji napięcia i prądu.
