Jak zrobić stelaż pod panele fotowoltaiczne

Budowa stelaża pod panele fotowoltaiczne to podstawa każdej instalacji, która decyduje o jej trwałości i efektywności. W tym artykule skupimy się na kluczowych aspektach: od wyboru materiałów i rodzajów konstrukcji, przez projektowanie zgodne z normami, po praktyczne kroki montażu dachowego i gruntowego. Rozumiem twoje obawy samodzielna budowa brzmi jak wyzwanie, ale z solidnymi wskazówkami unikniesz błędów, które mogłyby kosztować fortunę. Omówimy też, jak zapewnić odporność na wiatr i śnieg, by twoja inwestycja służyła latami bez niespodzianek.

• Stelaż pod fotowoltaikę dlaczego jest kluczowy?
• Rodzaje stelaży do paneli fotowoltaicznych
• Materiały na solidny stelaż fotowoltaiczny
• Projektowanie stelaża z normami wytrzymałościowymi
• Montaż stelaża dachowego pod panele
• Budowa stelaża gruntowego dla fotowoltaiki
• Odporność stelaża na wiatr i śnieg
• Pytania i odpowiedzi

Stelaż pod fotowoltaikę dlaczego jest kluczowy?

Stelaż to szkielet twojej instalacji fotowoltaicznej, bez niego panele stoją na piasku. Zapewnia stabilność, chroniąc przed wiatrem, śniegiem i codziennym zużyciem. Bez niego całość może się przewrócić przy pierwszej burzy pamiętasz te historie o dachach, które nie wytrzymały?

W dzisiejszych czasach, gdy ekstremalna pogoda staje się normą, solidny stelaż to nie fanaberia, a konieczność. Montaż mechaniczny jest równie ważny co elektryka; zaniedbanie go skraca żywotność paneli o lata. Wyobraź sobie, ile energii stracisz, jeśli konstrukcja się ugnie to strata pieniędzy i nerwów.

Z naszych obserwacji wynika, że dobrze zaprojektowany stelaż zwiększa wydajność o 10-15 procent, optymalizując kąt nachylenia. To nie tylko o bezpieczeństwie; to o maksymalnym zwrocie z inwestycji. Jeśli budujesz sam, zacznij od oceny terenu dach czy grunt? To podstawa decyzji.

Rodzaje stelaży do paneli fotowoltaicznych

Konstrukcje dachowe

Na dachach dominują stelaże dostosowane do nachylenia spadziste lub płaskie. Dla dachów skośnych stosuje się haki i szyny aluminiowe, mocowane do krokwi. Są lekkie, kosztują od 200 do 500 zł za metr kwadratowy, w zależności od rozmiaru paneli, np. 1,6 m x 1 m.

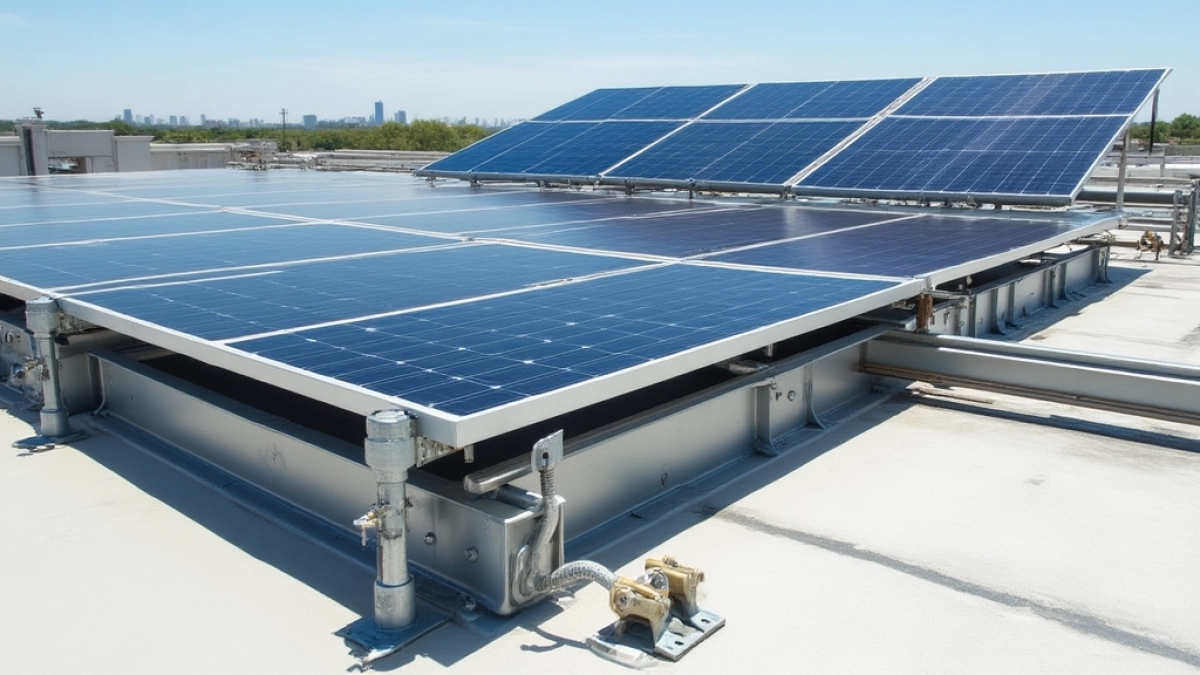

Stelaże płaskodachowe używają balastów lub kotew, by uniknąć wiercenia. To rozwiązanie dla starszych budynków; balasty z betonu ważą 20-50 kg na panel. Łatwo je regulować pod kątem 30-40 stopni dla optymalnego nasłonecznienia w Polsce.

Instalacje gruntowe

Stelaże gruntowe to wolnostojące ramy na betonowych fundamentach, idealne dla otwartych terenów. Wysokość 1-2 metry pozwala na łatwy montaż i konserwację. Kosztują 300-600 zł/m², ale dają elastyczność możesz je obracać sezonowo.

Inne typy to fasadowe, wbudowane w ściany (BIPV) lub na nich (BAPV). BIPV integruje panele z elewacją, dodając estetyki, ale wymaga precyzyjnego projektowania. Wybór zależy od twojego dachu; gruntowy sprawdza się, gdy dach jest za słaby.

Wybierając rodzaj, pomyśl o skali: dla 5 kW potrzeba stelaża na 20-25 paneli. Gruntowe są droższe w budowie, ale łatwiejsze w rozbudowie. Dachowe oszczędzają miejsce, lecz ograniczają kąt.

Materiały na solidny stelaż fotowoltaiczny

Stal ocynkowana to król materiałów wytrzymała na korozję, waży 5-10 kg/m². Kosztuje 50-100 zł za pręt o długości 3 m i średnicy 4 cm. Idealna do gruntowych konstrukcji, gdzie obciążenia są wyższe.

Aluminium lżejsze o 30 procent, nie rdzewieje, ale droższe 150-250 zł/m² dla szyn 4 m długich. Używa się go na dachach, by nie obciążać konstrukcji. Połączone z uszczelkami silikonowymi, trwa 25 lat bez rdzy.

Beton do fundamentów gruntowych: mieszanka C20/25, 0,5 m³ na postument kosztuje 200-300 zł. Wzmacnia stalowymi prętami ø12 mm. Dla mniejszych instalacji drewno impregnowane, ale rzadko tylko na tymczasowe setupy.

Wybieraj certyfikowane profile, np. o grubości 2-3 mm. Łączniki ze stali nierdzewnej (A2) zapobiegają luźnym stawom. To inwestycja tani materiał to przyszłe naprawy.

Projektowanie stelaża z normami wytrzymałościowymi

Projekt zaczyna się od norm PN-EN 1991-1-3 dla obciążeń śniegiem i wiatrem. Oblicz obciążenie: w Polsce strefa 2, śnieg do 1,5 kN/m². Użyj oprogramowania jak PVsyst do symulacji.

Dla dachu sprawdź nośność minimum 0,75 kN/m² plus panele (15 kg/szt.). Kąt nachylenia 35 stopni optymalizuje produkcję o 20 procent w naszym klimacie. Rysuj szkic z rozstawem 1,2 m między panelami.

Normy wymagają marginesu bezpieczeństwa 1,5 raza. Dla gruntowego fundamenty na 1 m głębokości, betonowane w kwadratach 0,8x0,8 m. Konsultuj z inżynierem błędy kosztują.

• Oceń teren: nachylenie, gleba, nasłonecznienie.
• Oblicz obciążenia: wiatr 0,5-1 kN/m², śnieg regionalnie.
• Dostosuj rozmiar: dla 10 paneli stelaż 5x3 m.
• Sprawdź normy: PN-EN 1090 dla spawów.

To nie zabawa; precyzyjny projekt to spokój na dekady. Pamiętaj o rozszerzalności termicznej aluminium się kurczy o 0,02 mm/°C.

Montaż stelaża dachowego pod panele

Montaż dachowy zaczyna się od inspekcji: sprawdź krokwie, unikaj azbestu. Użyj haków ze stali, wierć w rozstawie 60 cm. Dla blachodachówki uszczelki EPDM, by nie przeciekało.

Szyny aluminiowe (dł. 4 m) mocuj śrubami M8. Rozstaw 1 m między nimi dla paneli 2 m szerokich. Poziomuj laserem odchylenie o 5 stopni to strata 10 procent energii.

Kroki montażu

• Przygotuj dach: oczyść, zaznacz linie.
• Mocuj haki: 4-6 na szynę, torque 20 Nm.
• Instaluj szyny: łączniki co 1 m.
• Reguluj kąt: wsporniki 30-40°.
• Testuj: wstrząśnij, sprawdź stabilność.

Czas: 1-2 dni dla 10 paneli, koszt narzędzi 500 zł. Używaj kasków dach to nie plac zabaw. Po montażu panele klipsami, bez wiercenia w nich.

To satysfakcjonujące, gdy widzisz całość. Ale jeśli dach stary, wzmocnij lepiej dmuchać na zimne.

Budowa stelaża gruntowego dla fotowoltaiki

Gruntowy stelaż buduj na wyrównanym terenie, z dala od drzew. Fundamenty: wykop 1 m głębok, wlej beton z prętami. Dla 5 kW potrzeba 8-10 słupów ø15 cm.

Rama z rur stalowych 4x4 cm, spawane lub śrubowane. Wysokość 1,5 m, nachylenie 35°. Koszt materiałów 2000-4000 zł dla małej instalacji.

Etapy budowy

• Planuj layout: panele w rzędach, odstęp 2 m.
• Wylewaj fundamenty: 0,4 m³ betonu na słupek.
• Mocuj ramy: kotwy chemiczne do betonu.
• Instaluj wsporniki: regulowane pod kąt.
• Poziomuj i testuj: na wiatr symuluj podmuchem.
• Dodaj ogrodzenie: chroni przed zwierzętami.

Budowa trwa 3-5 dni, ale daje wolność. W glebie gliniastej pogłęb fundamenty o 20 cm. To jak budowa fortu solidna podstawa to wszystko.

Po wszystkim podłącz elektrykę, ale mechanika na pierwszym miejscu. Widzisz, jak słońce pada idealnie? To twój sukces.

Odporność stelaża na wiatr i śnieg

Odporność na wiatr wymaga obliczeń: w strefie 1 Polska, prędkość 22 m/s, siła 0,6 kN/m². Użyj kotew i usztywniaczy diagonalnych. Dla śniegu wsporniki antypoślizgowe, by nie gromadził się.

Testuj: norma PN-EN 1991-1-4. Wzmocnij stelaż linkami stalowymi ø6 mm. W górach dodaj 20 procent marginesu śnieg tam to 2 kN/m².

Dla dachowych balasty 30 kg/m² na wiatr. Gruntowe zakotwicz głębiej. To nie rocket science, ale liczy się detale luźna śruba i masz problem.

Regularnie sprawdzaj: po zimie oczyść. Z dobrą konstrukcją przetrwasz każdą burzę. To spokój, na który zasługujesz.

Pytania i odpowiedzi

• Jakie materiały są potrzebne do budowy stelaża pod panele fotowoltaiczne?

  Do budowy stelaża pod panele fotowoltaiczne potrzebne są aluminiowe lub stalowe profile nośne, kotwy fundamentowe (dla montażu gruntowego) lub haki dachowe (dla instalacji dachowej), śruby i nakrętki ze stali nierdzewnej odpornej na korozję, a także uszczelki i podkładki izolujące. Wybór materiałów zależy od typu instalacji dla gruntowej stosuj betonowe fundamenty, a dla dachowej lekkie profile dostosowane do nachylenia dachu. Zawsze sprawdzaj normy wytrzymałościowe, takie jak PN-EN 1991, aby zapewnić odporność na wiatr i śnieg.

• Jak zamocować stelaż na dachu budynku?

  Mocowanie stelaża na dachu wymaga użycia haków dachowych lub szyn montażowych przymocowanych do krokwi lub więźby dachowej. Najpierw oceń nośność dachu i nachylenie optymalny kąt to 30-35 stopni dla maksymalnej efektywności. Wierć otwory w dachówkach, instaluj haki z uszczelkami, a następnie przykręcaj profile nośne. Dla systemów BAPV (zamocowanych na budynku) stosuj dodatkowe wsporniki, aby uniknąć przecieków i zapewnić stabilność pod obciążeniami śniegiem lub wiatrem.

• Co to jest montaż gruntowy stelaża i jak go wykonać?

  Montaż gruntowy to alternatywa dla dachowego, polegająca na ustawieniu paneli na otwartej przestrzeni z użyciem betonowych fundamentów lub śrub gruntowych. Aby go wykonać, wybierz równy teren z dobrym nasłonecznieniem, wbij śruby gruntowe na głębokość 1-2 metrów, zamocuj aluminiowe ramy i ustaw panele pod optymalnym kątem. Ta metoda oferuje elastyczność w rozmieszczeniu i łatwiejszy dostęp do konserwacji, ale wymaga wzmocnienia przed ekstremalnymi zjawiskami pogodowymi, takimi jak burze.

• Jak zapewnić stabilność stelaża przed obciążeniami pogodowymi?

  Stabilność stelaża zapewnia się poprzez projektowanie zgodnie z normami wytrzymałościowymi, takimi jak Eurokod 1, uwzględniającymi siły wiatru (do 150 km/h) i śniegu (obciążenie 1-2 kN/m²). Używaj profili o odpowiedniej grubości (min. 2-3 mm), dodaj diagonalne usztywnienia i regularnie sprawdzaj połączenia. Unikaj zaniedbań, które mogą prowadzić do awarii profesjonalne obliczenia statyczne są kluczowe dla długoterminowej trwałości instalacji fotowoltaicznej.
