Jak zaprojektować instalację fotowoltaiczną? Kompletny poradnik

Zastanawiasz się, jak okiełznać słońce i zamienić je w źródło prądu dla swojego domu, gospodarstwa czy firmy? Prawidłowe funkcjonowanie systemu PV jest możliwe tylko dzięki dobrze opracowanemu projektowi instalacji fotowoltaicznej. To nie jest kwestia "strzelania w ciemno", lecz precyzyjnego planowania bazującego na niezliczonej liczbie zmiennych. Cały proces sprowadza się do analizy zapotrzebowania, doboru komponentów, optymalizacji rozmieszczenia, zabezpieczenia i wreszcie formalności, które pozwalają cieszyć się darmową energią. Brzmi skomplikowanie? Bez obaw, ten artykuł rozwieje wszelkie wątpliwości jak zaprojektować instalację fotowoltaiczną i pokaże, że to zadanie dla każdego, kto ceni sobie niezależność i oszczędności.

• Dobór mocy instalacji i paneli fotowoltaicznych
• Wybór falownika i magazynu energii
• Projektowanie rozmieszczenia paneli na dachu lub gruncie
• Dobór zabezpieczeń instalacji fotowoltaicznej
• Formalności i zgłoszenia instalacji PV
• Montaż i uruchomienie systemu fotowoltaicznego
• Pytania i odpowiedzi: Jak zaprojektować instalację fotowoltaiczną?

W dzisiejszych czasach, gdy troska o środowisko spotyka się z racjonalnym myśleniem o domowym budżecie, coraz więcej osób decyduje się na inwestycje w odnawialne źródła energii. Fotowoltaika nie jest już futurystyczną wizją, lecz realnym rozwiązaniem, które przynosi wymierne korzyści. Ale czy tak łatwo jest "wskoczyć w fotowoltaikę"? Nie do końca, bo w tej beczce miodu kryje się łyżka dziegciu jeśli projekt jest ignorowany, to system może okazać się nieefektywny bądź nawet niebezpieczny.

Powyższe zestawienie wskazuje, że sukces instalacji fotowoltaicznej zależy od wielowymiarowego podejścia, w którym żaden szczegół nie może zostać pominięty. Od wyboru odpowiedniego specjalisty z uprawnieniami, który potrafi nie tylko liczyć, ale i wsłuchać się w potrzeby inwestora, po zaawansowane oprogramowanie wspierające każdy krok w procesie projektowania. Ostatecznie, to właśnie precyzyjne planowanie, oparte na audycie i analizie, pozwala uniknąć kosztownych błędów i w pełni wykorzystać potencjał energii słonecznej. To prawdziwa gratka dla analityka, który nie boi się wyzwań i ceni sobie niezależność energetyczną.

Zatem, zważywszy na złożoność procesu, to nie miejsce na brawurę czy improwizację. Nikt przecież nie buduje domu bez projektu architektonicznego, prawda? Podobnie jest z fotowoltaiką odpowiedni projekt instalacji fotowoltaicznej dla domu jednorodzinnego, czy też większych inwestycji, to fundament stabilności, bezpieczeństwa i przede wszystkim efektywności finansowej. Bez niego, nasza inwestycja może okazać się studnią bez dna, z której nie wyciśniemy nawet kropli oczekiwanej korzyści. Pamiętajmy, że inwestując w fotowoltaikę, inwestujemy w przyszłość swoją i naszej planety, ale tylko jeśli zrobimy to z głową i zgodnie ze sztuką inżynierską.

Dobór mocy instalacji i paneli fotowoltaicznych

Kluczowym elementem rozpoczynającym proces projektowania instalacji fotowoltaicznej jest precyzyjne określenie zapotrzebowania energetycznego. Nikt przecież nie kupuje samochodu bez sprawdzenia, czy silnik udźwignie rodzinny wyjazd za miasto. Podobnie tutaj bez dokładnej analizy rocznego zużycia energii elektrycznej przez gospodarstwo domowe czy firmę, niemożliwe jest dobranie odpowiedniej mocy instalacji PV. Zapewnijmy, że nasze zapotrzebowanie energetyczne nie będzie nas zaskakiwać.

Analiza historycznych rachunków za prąd z ostatnich 12 miesięcy stanowi punkt wyjścia. Pozwala to na uwzględnienie sezonowych wahań zużycia, unika się zarówno przewymiarowania instalacji (co generuje niepotrzebne koszty), jak i niedowymiarowania (co skutkuje brakiem pełnej samowystarczalności). Przykładowo, jeśli dom zużywa średnio 4000 kWh rocznie, instalacja o mocy około 4 kWp (kilowatopik) będzie dobrym punktem wyjścia, z uwzględnieniem lokalnego nasłonecznienia i strat.

Po określeniu potrzeb energetycznych przychodzi czas na wybór paneli fotowoltaicznych. Na rynku dominują panele monokrystaliczne i polikrystaliczne te pierwsze charakteryzują się wyższą sprawnością (około 19-22%) i estetyką, co przekłada się na mniejszą powierzchnię potrzebną do uzyskania tej samej mocy. Polikrystaliczne są zazwyczaj tańsze, ale zajmują więcej miejsca. Standardowy panel ma moc od 380 Wp do 450 Wp, z wymiarami orientacyjnie 1,7 m na 1,1 m.

Niezbędne jest również uwzględnienie przyszłego zapotrzebowania czy planujemy zakup samochodu elektrycznego, pompy ciepła, czy klimatyzacji? Projektowanie z myślą o przyszłości to inwestycja w elastyczność i unikanie kolejnych modyfikacji. Warto "zostawić sobie furtkę" na przyszłe rozszerzenia systemu, jeśli tylko pozwala na to budżet i przestrzeń.

Wybór falownika i magazynu energii

Serce każdej instalacji fotowoltaicznej to falownik, zwany też inwerterem. To on odpowiada za przekształcanie prądu stałego (DC) produkowanego przez panele w prąd zmienny (AC), który zasila nasze urządzenia domowe i jest wysyłany do sieci. Wybór odpowiedniego falownika jest równie istotny, co wybór paneli, ponieważ to od niego zależy efektywność i bezpieczeństwo całego systemu.

Na rynku dostępne są trzy główne typy falowników: stringowe (najpopularniejsze, do małych i średnich instalacji), mikroinwertery (każdy panel ma swój inwerter, co zwiększa elastyczność i minimalizuje wpływ zacienienia) oraz falowniki hybrydowe (umożliwiające współpracę z magazynem energii). Dobór mocy falownika powinien być zbliżony do sumarycznej mocy paneli, z tolerancją około 10-20% na korzyść mocy paneli, aby umożliwić efektywną pracę w szczytach nasłonecznienia.

Magazyny energii, choć wciąż stanowią znaczący koszt, zyskują na popularności, zwłaszcza w obliczu zmieniających się regulacji prawnych dotyczących rozliczania energii w sieci. Pozwalają one na gromadzenie nadwyżek wyprodukowanej energii w ciągu dnia i wykorzystywanie jej wieczorem lub w nocy, zamiast oddawania do sieci. Jest to idealne rozwiązanie dla tych, którzy pragną maksymalnej niezależności od zewnętrznych dostawców energii.

Typowy magazyn energii dla gospodarstwa domowego ma pojemność od 5 kWh do 15 kWh, a jego cena oscyluje w granicach 15 000 40 000 zł, w zależności od producenta i technologii (najczęściej litowo-jonowej). Inwestycja w magazyn energii to krok w kierunku prawdziwej samowystarczalności, choć wymaga gruntownej analizy ekonomicznej czy opłacalność przewyższa początkowe koszty?

Projektowanie rozmieszczenia paneli na dachu lub gruncie

To tutaj magia spotyka się z inżynierią! Optymalnego funkcjonowania paneli PV istotne są ekspozycja oraz kąt nachylenia połaci dachowych. Idealnie panele powinny być skierowane na południe, z kątem nachylenia między 30 a 40 stopni, co w polskich warunkach zapewnia maksymalne uzyski energii. Jak to mówią, słońce to leniwy chłop, trzeba mu ułatwić pracę!

Jeśli dach nie oferuje idealnych warunków, dopuszczalne są odchyłki w kierunku wschód-zachód, co może obniżyć roczne uzyski o 10-20%, ale często pozwala na lepsze zagospodarowanie dostępnej powierzchni dachu. Czasem kompromis jest lepszy niż brak instalacji w ogóle. W przypadku skomplikowanych dachów z wieloma połaciami, rozwiązaniem są mikroinwertery lub optymalizatory mocy, które minimalizują wpływ zacienienia poszczególnych paneli.

Zacienienie i jego wpływ

Zacienienie, nawet częściowe, może drastycznie obniżyć wydajność całej instalacji. Drzewa, kominy, lukarny, a nawet sąsiednie budynki mogą rzucić cień na panele, co blokuje przepływ prądu przez cały string. Dlatego tak ważna jest precyzyjna analiza zacienienia w różnych porach dnia i roku, często z wykorzystaniem specjalistycznego oprogramowania.

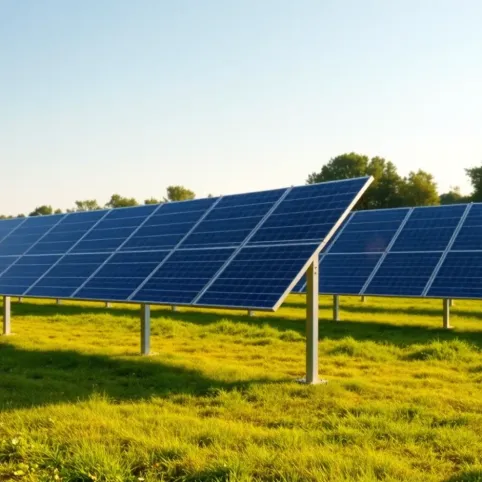

W przypadku braku odpowiedniej powierzchni na dachu, alternatywą jest instalacja na gruncie. Pozwala to na swobodny dobór kąta nachylenia i azymutu, minimalizując problem zacienienia. Wymaga jednak dodatkowej powierzchni gruntu i często wyższych kosztów konstrukcji nośnej, ale daje niespotykaną elastyczność w pozycjonowaniu modułów.

Dobór zabezpieczeń instalacji fotowoltaicznej

Myśląc o instalacji fotowoltaicznej, rzadko myślimy o bezpiecznikach, prawda? A to przecież istota! Dobór zabezpieczeń i niebezpieczeństwo przekroczenia ustalonych górnych wartości parametrów poszczególnych elementów systemu może doprowadzić do uszkodzeń falownika, a nawet do pożaru. To nie jest pole do oszczędności, to jest pole do rozsądku!

System fotowoltaiczny, ze względu na generowanie prądu stałego o wysokich napięciach (nawet do 1000 V DC) oraz wystawienie na zmienne warunki atmosferyczne, wymaga kompleksowej ochrony. Podstawowe zabezpieczenia to ograniczniki przepięć (SPD) zarówno po stronie DC, jak i AC, które chronią instalację przed skutkami wyładowań atmosferycznych i przepięć z sieci.

Dodatkowo, niezbędne są wyłączniki nadprądowe (bezpieczniki) po stronie DC i AC, które zabezpieczają przed zwarciami i przeciążeniami. Wyłączniki różnicowoprądowe (RCD) zapewniają ochronę przed porażeniem prądem. Pamiętajmy, że każda instalacja elektryczna, a fotowoltaiczna w szczególności, musi być zgodna z obowiązującymi normami i przepisami bezpieczeństwa.

Regularne przeglądy instalacji, w tym sprawdzanie stanu zabezpieczeń, są kluczowe dla długoterminowego i bezpiecznego funkcjonowania systemu. Tak jak w samochodzie, nigdy nie wiadomo, kiedy mała usterka przekształci się w duży problem, dlatego warto systematycznie kontrolować stan naszego systemu.

Formalności i zgłoszenia instalacji PV

Zainstalowanie fotowoltaiki to nie tylko kwestia techniczna, ale też biurokratyczna. Ale spokojnie, procedura nie jest aż tak skomplikowana, jakby się mogło wydawać. Dla mikroinstalacji, czyli systemów o mocy do 50 kWp, proces jest znacznie uproszczony, co jest dobrą wiadomością dla większości właścicieli domów jednorodzinnych.

Po montażu instalacji PV i jej uruchomieniu, należy zgłosić ten fakt do lokalnego operatora systemu dystrybucyjnego (OSD), np. Tauron, Enea, PGE. Zgłoszenie obejmuje zazwyczaj wypełnienie stosownego formularza, przesłanie schematu instalacji, parametrów technicznych paneli i falownika, a także oświadczenia o zgodności z przepisami. OSD ma 30 dni na wymianę licznika na dwukierunkowy, który umożliwi rozliczanie energii w systemie net-billingu lub, dla starszych instalacji, w systemie net-meteringu.

Warto pamiętać, że od 1 kwietnia 2022 roku w Polsce obowiązuje system net-billingu, gdzie energię oddawaną do sieci sprzedaje się po cenie rynkowej z danego miesiąca, a kupuje się ją po cenie rynkowej plus marża operatora. Choć system ten jest mniej korzystny niż net-metering dla nowych instalacji, wciąż pozwala na znaczne obniżenie rachunków za prąd. Jeśli moc instalacji przekracza 6,5 kWp, wymagane jest uzgodnienie projektu z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych.

Konieczne jest również zgłoszenie instalacji do odpowiednich instytucji w celu skorzystania z dostępnych programów wsparcia, takich jak "Mój Prąd" czy "Czyste Powietrze". Dofinansowania te mogą znacząco obniżyć koszt inwestycji, czyniąc ją jeszcze bardziej atrakcyjną. Zawsze warto "wyciągnąć rękę" po darmową kasę, która czeka na to, żeby ktoś ją tylko wziął!

Montaż i uruchomienie systemu fotowoltaicznego

To ten moment, kiedy koncepcja staje się rzeczywistością! Montaż paneli fotowoltaicznych to najbardziej widoczny etap całego procesu projektowania i instalacji. Rozpoczyna się od przygotowania konstrukcji wsporczej, która musi być solidna i odporna na warunki atmosferyczne, a następnie montuje się na niej panele.

Kluczowe jest prawidłowe i bezpieczne połączenie elektryczne wszystkich komponentów od paneli, poprzez falownik, aż po skrzynkę zabezpieczeniową i połączenie z siecią domową. Wszystkie kable muszą być odpowiednio zabezpieczone przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych. Bezpieczeństwo przede wszystkim!

Po zakończeniu montażu mechanicznego i elektrycznego następuje uruchomienie systemu. Specjalista sprawdza poprawność działania całej instalacji, testuje poziomy napięć i prądów, a także upewnia się, że falownik prawidłowo komunikuje się z siecią. To jak testowanie statku kosmicznego przed startem wszystko musi działać bez zarzutu!

Ostatnim etapem jest przekazanie dokumentacji użytkownikowi oraz przeszkolenie z obsługi systemu monitoringu, który zazwyczaj umożliwia śledzenie produkcji energii w czasie rzeczywistym. To pozwala na bieżąco kontrolować wydajność instalacji i cieszyć się niezależnością energetyczną, którą właśnie osiągnęliśmy. I pamiętajmy: "Sukces to suma małych wysiłków, powtarzanych dzień po dniu", a z fotowoltaiką te wysiłki są nagradzane każdego słonecznego dnia.

Pytania i odpowiedzi: Jak zaprojektować instalację fotowoltaiczną?

• Jakie są kluczowe etapy projektowania instalacji fotowoltaicznej?

  Projektowanie instalacji fotowoltaicznej to proces wieloetapowy. Obejmuje analizę zapotrzebowania energetycznego, dobór odpowiednich komponentów (paneli, falownika, ewentualnie magazynu energii), optymalizację ich rozmieszczenia (na dachu lub gruncie), dobór zabezpieczeń oraz dopełnienie wszelkich formalności i zgłoszeń. Istotne jest indywidualne podejście do każdego projektu, bazujące na audycie fotowoltaicznym i wsparciu profesjonalnego oprogramowania.

• Jak dobrać odpowiednią moc instalacji fotowoltaicznej oraz panele?

  Dobór mocy instalacji PV rozpoczyna się od precyzyjnego określenia rocznego zapotrzebowania energetycznego, najlepiej na podstawie historycznych rachunków za prąd z ostatnich 12 miesięcy. Pozwala to na uwzględnienie sezonowych wahań zużycia i uniknięcie przewymiarowania lub niedowymiarowania instalacji. Po określeniu potrzeb energetycznych następuje wybór paneli fotowoltaicznych, zazwyczaj monokrystalicznych (wyższa sprawność, estetyka) lub polikrystalicznych (tańsze, ale zajmują więcej miejsca), z uwzględnieniem przyszłego zapotrzebowania (np. na potrzeby samochodu elektrycznego czy pompy ciepła).

• Jaki typ falownika wybrać i czy warto inwestować w magazyn energii?

  Wybór falownika (inwertera) zależy od specyfiki instalacji. Dostępne są falowniki stringowe (najpopularniejsze dla małych i średnich instalacji), mikroinwertery (dla każdego panelu, minimalizujące wpływ zacienienia) oraz falowniki hybrydowe (umożliwiające współpracę z magazynem energii). Moc falownika powinna być zbliżona do sumarycznej mocy paneli. Magazyny energii pozwalają na gromadzenie nadwyżek prądu i wykorzystywanie ich w nocy, zwiększając niezależność. Ich opłacalność zależy od indywidualnej analizy ekonomicznej, zwłaszcza w kontekście zmieniających się regulacji dotyczących rozliczania energii w sieci (net-billing).

• Jakie są najważniejsze aspekty projektowania rozmieszczenia paneli i zabezpieczeń?

  Optymalne rozmieszczenie paneli wymaga ekspozycji na południe z kątem nachylenia 30-40 stopni dla maksymalnych uzysków energii w polskich warunkach. Należy szczegółowo analizować potencjalne zacienienie (od drzew, kominów, itp.), które może drastycznie obniżyć wydajność. W przypadku braku idealnych warunków na dachu, alternatywą jest instalacja gruntowa. Dobór zabezpieczeń jest kluczowy dla bezpieczeństwa i trwałości instalacji obejmuje ograniczniki przepięć (SPD), wyłączniki nadprądowe (bezpieczniki) oraz wyłączniki różnicowoprądowe (RCD). Wszystkie zabezpieczenia muszą być zgodne z obowiązującymi normami i przepisami.
