Jak połączyć panele fotowoltaiczne: szeregowo czy równolegle?

Redakcja 2025-08-25 08:48 / Aktualizacja: 2026-03-16 20:20:32 | Udostępnij:

Łączenie paneli fotowoltaicznych to decyzja, która wpływa na napięcie, natężenie i ekonomikę całej instalacji. Dylematy są dwa-trzy: czy wybrać łączenie szeregowe czy równoległe, czy mieszać panele o różnych mocach, oraz jaki falownik i przekrój kabli dobrać, by zminimalizować straty i zachować bezpieczeństwo. Ten tekst tłumaczy, porównuje liczby i pokazuje kroki instalacji, żebyś mógł podjąć świadomą decyzję.

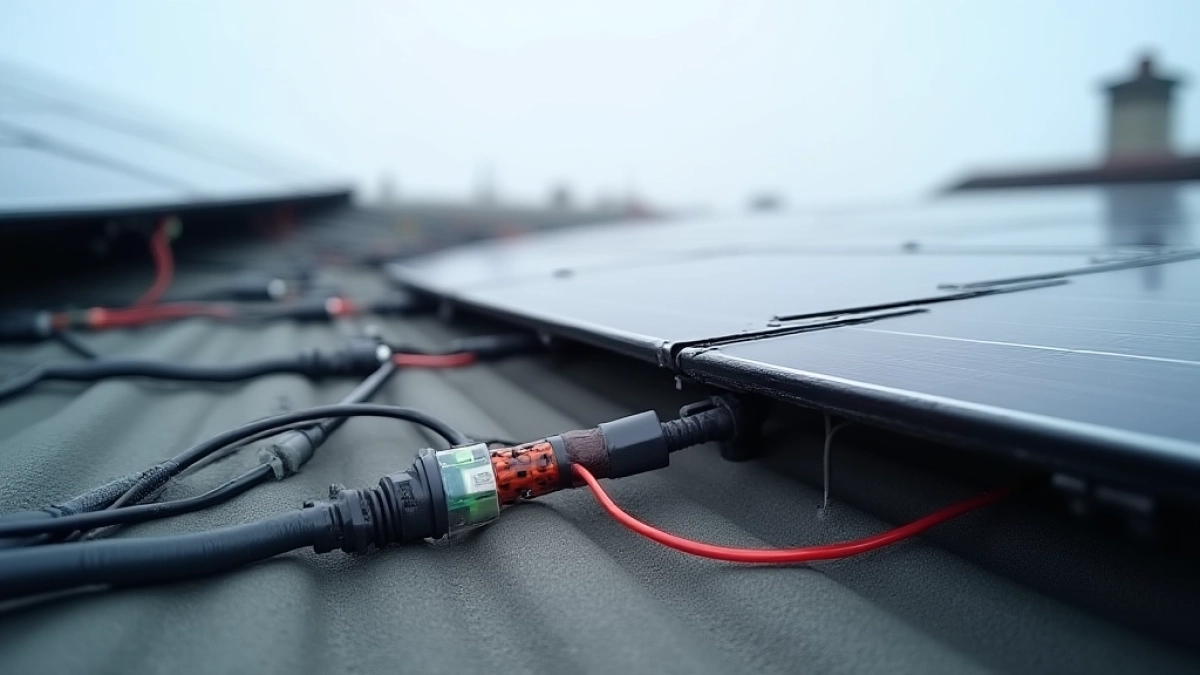

jak połączyć panele fotowoltaiczne

Poniżej krótkie porównanie typowego modułu 320 W (Vmp ≈ 32 V, Imp ≈ 8,9 A) zestawionego jako string 6 modułów szeregowo oraz 3 moduły połączone równolegle; wartości służą do ilustracji różnic w napięciu, prądzie i stratach kablowych.

Parametr Przykład wartości
Napięcie (Vmp) Szeregowo 6×32V = 192 V · Równolegle = 32 V
Natężenie (Imp) Szeregowo = 8,9 A · Równolegle 3×8,9A = 26,7 A
Straty na kablu (10 m, 4 mm²) Szeregowo ≈ 7 W · Równolegle ≈ 66 W (I²R)
Wrażliwość na zacienienie Szeregowo wysoka · Równolegle niska

Tablica pokazuje prostą prawdę: łączenia szeregowe podnoszą napięcie i obniżają prąd, co zmniejsza straty I²R w przewodach, ale zwiększa ryzyko przy zacienieniu i wymaga wyższych napięć DC. Łączenia równoległe zmniejszają napięcie, sumują prąd i potrzebują grubszego kabla, lecz lepiej znoszą nierównomierne nasłonecznienie i pozwalają na łatwiejszą rozbudowę.

Sposoby łączenia paneli fotowoltaicznych

Istnieją trzy podstawowe podejścia do łączenia paneli: szeregowe, równoległe oraz hybrydowe/mieszane z użyciem optymalizatorów lub mikrofalowników. Wybór wpływa na parametry wejściowe falownika, koszty okablowania i bezpieczeństwo instalacji. Rozważenia obejmują długość kabli, planowaną rozbudowę i występowanie zacienienia.

Dowiedz się więcej o Jak połączyć 4 panele fotowoltaiczne

Krok po kroku — jak łączyć panele

  • Oblicz Vmp × liczba modułów dla stringu i sprawdź zakres MPPT falownika.
  • Ustal Imp i dobierz przekrój kabli tak, aby straty były akceptowalne.
  • Zainstaluj zabezpieczenia DC (bezpieczniki, rozłączniki) i uziemienie.
  • Testuj każdy string po montażu i sprawdź napięcie open-circuit (Voc).

Przy planowaniu łączenia warto też przemyśleć, czy instalacja będzie rozbudowywana — łączenia równoległe dają większą elastyczność przy późniejszym dokupieniu modułów.

Na czym polega łączenie równoległe paneli fotowoltaicznych?

W łączeniu równoległym wszystkie plusy łączymy razem, a wszystkie minusy razem. Napięcie układu pozostaje na poziomie jednego modułu, a natężenia sumują się. To proste rozwiązanie, gdy chcemy utrzymać niskie napięcie DC lub instalować mikrofalowniki.

Podobny artykuł Jak połączyć panele fotowoltaiczne w kamperze

Równoległe łączenie ułatwia wymianę pojedynczego modułu oraz pozwala na mieszanie modułów pod warunkiem, że każdy z nich ma swój przetwornik mocy. W instalacji równoległej trzeba jednak zadbać o grubsze przewody i krótsze odcinki kabla, by straty I²R nie zjadały mocy.

Jeśli mamy 3 moduły po 320 W w równoległym segmencie, prąd rośnie do ~26,7 A, więc dla odcinków rzędu 10 m rekomendujemy 6–10 mm² w zależności od dopuszczalnej straty i temperatury pracy.

Zalety i wady łączenia równoległego

Zalety: odporność na częściowe zacienienie, wygoda serwisowania, łatwość rozbudowy i niższe napięcie pracy. Wady: większe natężenia, wyższe koszty kabli, konieczność lepszego rozplanowania magistral i złączy. Dla dachów o zmiennym nasłonecznieniu równoległe łączenie często daje większą produkcję rzeczywistą.

Zobacz także Jak połączyć panele fotowoltaiczne szeregowo czy równoległe

W liczbach: przy 26,7 A i 10 m przewodu 4 mm² straty wyniosą ~66 W, co w skali roku może oznaczać kilkaset kWh utraconej energii. To argument za większym przekrojem kabli, który kosztuje więcej, ale zmniejsza straty.

Z punktu widzenia bezpieczeństwa niższe napięcie oznacza mniejsze ryzyko łuku, więc łączenia równoległe bywają preferowane tam, gdzie instalacja jest rozłożona i dostęp techniczny ograniczony.

Na czym polega łączenie szeregowe paneli fotowoltaicznych?

W łączeniu szeregowym każdy moduł łączy się plus do minusa kolejnego, co sumuje napięcia modułów przy zachowaniu natężenia jednego z nich. Tak tworzy się string, którego Vmp jest iloczynem liczby modułów i napięcia jednego panelu. Stringi trafiają do falownika, który pracuje na relatywnie wysokim napięciu DC.

Typowy przykład: 6 modułów 320 W z Vmp ≈ 32 V dają Vmp stringu ≈ 192 V i Imp ≈ 8,9 A. Dzięki niższemu prądowi można zastosować cieńsze przewody i dłuższe odcinki bez dużych strat przy ograniczonym koszcie okablowania.

Wybór liczby paneli w stringu musi uwzględniać maksymalne napięcie Voc w najchłodniejszym dniu i dopuszczalny zakres MPPT falownika. Przekroczenie Voc falownika to błąd kosztowny i niebezpieczny.

Zalety i wady łączenia szeregowego

Zalety: niższe natężenie prądu, mniejsze straty kablowe, tańsze poprowadzenie DC i często niższy koszt koncentrycznego falownika. Wady: silna wrażliwość na zacienienie, wyższe napięcie DC i konieczność zabezpieczeń przed łukiem.

Przy jednoczesnym zacienieniu jednego modułu zyski całego stringu spadają proporcjonalnie — dlatego stosuje się diody by-pass lub optymalizatory. W przypadku braku takich rozwiązań straty mogą być znaczne.

Pod względem bezpieczeństwa instalatorzy stosują wyłączniki i ograniczniki, a także dobierają liczbę modułów tak, aby Voc nie przekraczało dopuszczalnych wartości dla falownika i komponentów instalacji.

Czy można łączyć panele fotowoltaiczne o różnych mocach?

Mieszanie modułów o różnych parametrach w tym samym stringu jest generalnie odradzane. W szeregu najsłabszy moduł ograniczy prąd całego łańcucha, co zmniejszy efektywność instalacji. Jeśli jednak zastosujesz mikrofalowniki lub optymalizatory dla każdego modułu, heterogeniczność staje się dopuszczalna.

Przykład: panel 320 W z panelem 370 W w tym samym stringu będzie pracował z charakterystyką, którą narzuca słabszy moduł. To najprostszy powód, by nie mieszać, jeśli planujesz standardowy falownik stringowy. Alternatywa to instalacja z mikrofalownikami (~600–1 200 zł za moduł, koszt zmienny) lub optymalizatorami (~200–500 zł/szt.).

Jeżeli chcesz rozbudowywać instalację stopniowo, rozważ oddzielne stringi z identycznymi modułami lub system z indywidualnym MPPT, by uniknąć niechcianych strat.

Który typ połączenia wybrać?

Jeżeli dach jest jednorodny, bez zacienienia i planujesz prostą instalację, łączenie szeregowe zwykle będzie bardziej ekonomiczne. Jeśli zaś panele są rozproszone, występuje częste zacienienie lub zamierzasz mieszać moduły, łączenia równoległe z mikrofalownikami lub optymalizatorami poprawią produkcję.

Ekonomiczna kalkulacja powinna uwzględnić cenę falownika (falownik stringowy ~3 000–8 000 zł; mikrofalownik ~600–1 200 zł/szt.), koszt kabli (przekroje 4–10 mm²) i prognozowane straty. Nie zapomnij o kosztach zabezpieczeń DC i montażu.

Wybór rozwiązania warto skonsultować z doświadczonym projektantem instalacji, który policzy Vmp, Voc, Imp i proponowane przekroje kabli oraz zabezpieczenia. Decyzja ma bezpośredni wpływ na wydajność, bezpieczeństwo i okres zwrotu inwestycji.

Pytania i odpowiedzi: Jak połączyć panele fotowoltaiczne

  • Jakie są podstawowe sposoby łączenia paneli fotowoltaicznych i jak wpływają na napięcie i natężenie?

    Są dwa podstawowe sposoby łączenia paneli: szeregowe i równoległe. Połączenie szeregowe sumuje napięcia modułów przy zachowaniu prądu jednego panelu i jest typowe dla falowników stringowych. Daje mniejsze straty przesyłu i tańsze okablowanie, ale jest wrażliwe na zacienienie i generuje wyższe napięcie DC. Połączenie równoległe sumuje natężenia przy zachowaniu napięcia jednego modułu. Jest odporne na częściowe zacienienie i ułatwia rozbudowę, ale wymaga grubszego okablowania ze względu na większe straty I2R.

  • Kiedy lepiej zastosować łączenie szeregowe, a kiedy równoległe?

    Wybór zależy od typu falownika, warunków nasłonecznienia, odległości kablowych i planów rozbudowy. Szeregowe połączenia są korzystne przy jednolitym nasłonecznieniu i długich biegach kablowych oraz przy użyciu falownika stringowego, gdyż wyższe napięcie obniża prąd i straty. Równoległe i rozwiązania z mikrofalownikami lub optimiserami warto wybrać gdy występuje zacienienie, wiele orientacji paneli lub gdy planowana jest stopniowa rozbudowa, mimo wyższych kosztów per moduł. Zawsze dopasuj liczbę paneli w stringu do zakresu napięć MPPT i maksymalnego Voc falownika z uwzględnieniem najniższej temperatury projektowej.

  • Czy można mieszać panele o różnych mocach i parametrach w jednym stringu?

    Nie jest to zalecane. W stringu szeregowym prąd jest ograniczony przez najsłabszy moduł, co obniża wydajność i komplikuje monitoring. Jeśli masz moduły o różnych parametrach, stosuj oddzielne mikrofalowniki lub optimisery albo oddzielne stringi z osobnymi wejściami MPPT falownika. Mieszanie Voc, Imp lub Isc w jednym stringu bez elektroniki per moduł może prowadzić do trwałego obniżenia produkcji energii.

  • Jakie są najważniejsze zasady okablowania i bezpieczeństwa przy łączeniu paneli?

    Planując okablowanie uwzględnij prąd, długość przewodów i straty I2R; w połączeniach równoległych stosuj większy przekrój przewodów i krótsze odcinki. Sprawdź, że maksymalne napięcie stringu Voc w najniższej temperaturze nie przekracza dopuszczalnego napięcia falownika i instalacji. Stosuj zabezpieczenia DC takie jak bezpieczniki przy równoległych stringach, wyłączniki DC, ochrony przeciwprzepięciowe i wykrywanie łuku jeżeli wymagają tego normy. Używaj złączy i materiałów zgodnych z parametrami systemu, oznacz instalację i powierz montaż oraz projekt certyfikowanemu instalatorowi zgodnemu z aktualnymi przepisami.
