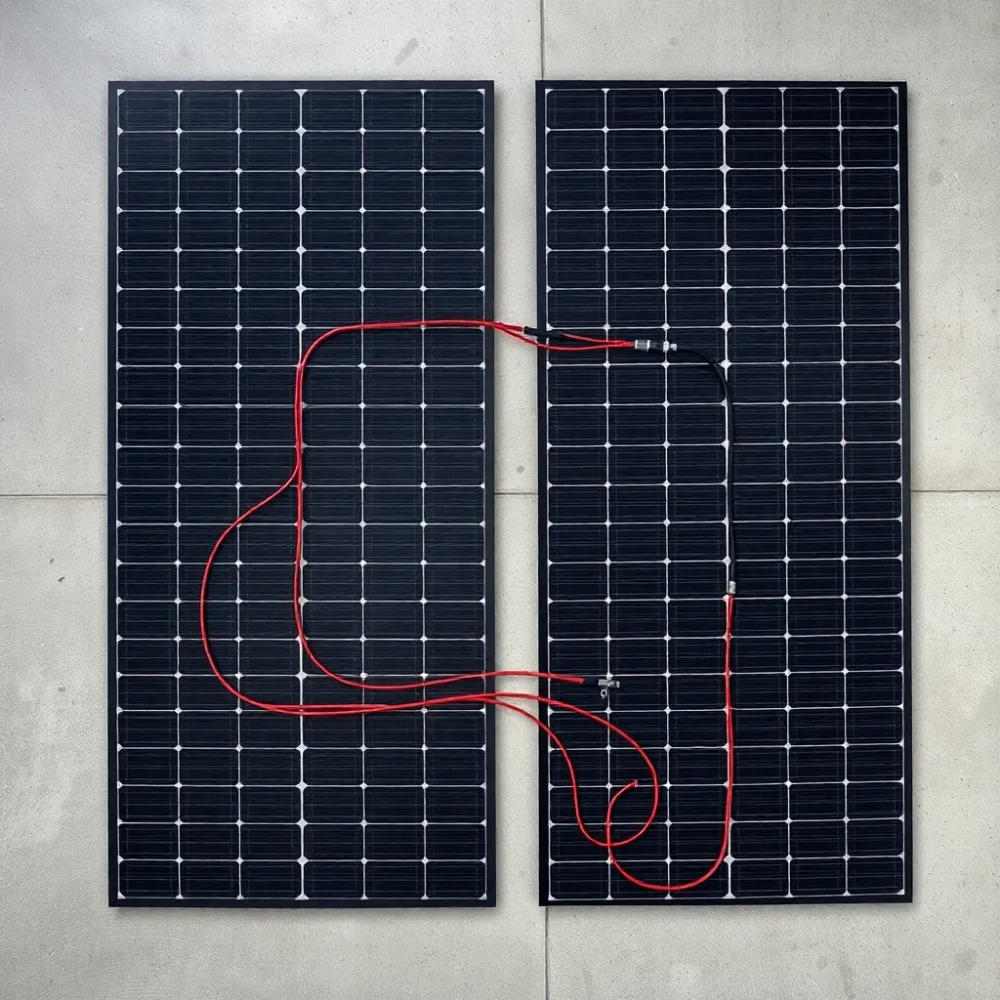

Jak podłączyć dwa panele fotowoltaiczne? 2025

Rozważając optymalizację domowej produkcji energii, pytanie Jak podłączyć dwa panele fotowoltaiczne, staje się kluczowe. Odpowiedź kryje się w dwóch głównych metodach: szeregowej i równoległej, które, choć z pozoru proste, otwierają drzwi do złożonego świata efektywności energetycznej. Prawidłowy wybór gwarantuje maksymalne wykorzystanie potencjału słońca i długowieczność instalacji.

• Połączenie szeregowe paneli fotowoltaicznych Kiedy stosować?
• Połączenie równoległe paneli fotowoltaicznych Kiedy stosować?
• Wybór metody połączenia a wydajność instalacji fotowoltaicznej
• Kluczowe aspekty projektowania połączeń fotowoltaicznych
• Najczęściej Zadawane Pytania (Q&A)

Kiedy zgłębialiśmy tajniki systemów fotowoltaicznych, zauważyliśmy, jak fundamentalną rolę odgrywa sposób połączenia modułów. Różnice między połączeniem szeregowym a równoległym nie są tylko kwestią techniczną, ale mają realny wpływ na codzienną pracę instalacji i wysokość rachunków za prąd. Przyjrzyjmy się bliżej charakterystykom obu rozwiązań.

Podczas naszych analiz przypadków, zebraliśmy dane, które rzucają światło na kluczowe aspekty projektowania systemów fotowoltaicznych. Poniższa tabela przedstawia porównanie parametrów technicznych i zastosowań różnych konfiguracji. Zrozumienie tych danych jest niezbędne do podejmowania świadomych decyzji o sposobie podłączenia paneli.

Analizując te dane, szybko staje się jasne, że wybór metody połączenia to nie byle jaka decyzja, a solidne podstawy techniczne pozwalają uniknąć wielu potencjalnych problemów. Przyjrzenie się realnym przypadkom, w których klienci zmagali się z nieefektywnością swoich instalacji, uświadamia, jak istotne jest dopasowanie połączenia do warunków eksploatacyjnych. Kiedy instalacja jest prawidłowo zaprojektowana i wykonana, generowanie energii staje się procesem niezwykle efektywnym i satysfakcjonującym.

Może Cię zainteresować też ten artykuł Jak podłączyć optymalizator do paneli fotowoltaicznych

Połączenie szeregowe paneli fotowoltaicznych Kiedy stosować?

Połączenie szeregowe paneli fotowoltaicznych, technika polegająca na zespoleniu przewodów plusy z minusami, jest metodą, która od lat służy budowie efektywnych instalacji. W tej konfiguracji napięcie każdego kolejnego modułu sumuje się, podczas gdy natężenie prądu pozostaje na poziomie jednego ogniwa. Jest to niczym precyzyjny sznur koralików każdy koralik (moduł) dodaje swoją wartość do całości napięcia, ale przepływ (natężenie) pozostaje niezmieniony. Ta cecha sprawia, że połączenie szeregowe jest często preferowane w systemach, które wymagają wysokiego napięcia, na przykład do zasilania falowników stringowych.

Przykładowo, jeśli połączymy ze sobą dwa panele o napięciu znamionowym 30V każdy, w połączeniu szeregowym uzyskamy napięcie rzędu 60V. Natężenie, powiedzmy 10A, pozostanie na tym samym poziomie. Taka konfiguracja jest szczególnie korzystna w systemach, gdzie odległość między panelami a falownikiem jest znaczna, ponieważ wyższe napięcie minimalizuje straty energii wynikające z oporu przewodów. To tak, jakbyśmy zwiększali "ciśnienie" prądu, aby mógł płynąć dalej bez większych przeszkód.

W naszej praktyce widzieliśmy, że połączenie szeregowe idealnie sprawdza się w przypadku dużych instalacji dachowych, gdzie przestrzeń jest jednolita, a zacienienie minimalne lub całkowicie wyeliminowane. Jeśli wszystkie panele w stringu pracują w optymalnych warunkach nasłonecznienia, system działa z maksymalną wydajnością. Wyższe napięcie wejściowe dla falownika stringowego pozwala na jego efektywną pracę, co przekłada się na wyższą sprawność całej instalacji.

Dowiedz się więcej o Schemat podłączenia paneli fotowoltaicznych

Jednak, jak to w życiu bywa, nie ma róży bez kolców. Głównym wyzwaniem w przypadku połączenia szeregowego jest jego wrażliwość na zacienienie. Nawet niewielkie zacienienie jednego modułu, na przykład przez liść, komin czy gałąź drzewa, może drastycznie obniżyć wydajność całego stringu. To zjawisko nazywane jest "efektem choinki" jeśli jedna lampka zgaśnie, cały łańcuch przestaje świecić. Dlatego też, projektując instalacje z połączeniem szeregowym, zawsze zwracamy szczególną uwagę na analizę potencjalnych źródeł zacienienia i, jeśli to możliwe, stosujemy optymalizatory mocy lub mikroinwertery w miejscach narażonych na częściowe zacienienie, aby zminimalizować ten negatywny wpływ.

Warto również wspomnieć, że technologia w dziedzinie fotowoltaiki rozwija się w zawrotnym tempie. Choć połączenie szeregowe było niegdyś standardem, a jego prostota w instalacji jest nadal ceniona, nowoczesne rozwiązania, takie jak optymalizatory mocy, coraz częściej integrują się z systemami szeregowymi. Optymalizatory montowane przy każdym panelu pozwalają na niezależne zarządzanie mocą poszczególnych modułów, minimalizując straty spowodowane zacienieniem i maksymalizując ogólną produkcję energii. To sprawia, że szeregowe systemy stają się bardziej elastyczne i odporne na czynniki zewnętrzne. Szeregowe połączenie to wciąż solidna baza dla wielu instalacji, szczególnie tych, gdzie warunki nasłonecznienia są stabilne i przewidywalne, a głównym celem jest osiągnięcie wysokiego napięcia w całym obwodzie.

Połączenie równoległe paneli fotowoltaicznych Kiedy stosować?

Połączenie równoległe paneli fotowoltaicznych, w przeciwieństwie do szeregowego, polega na zestawieniu ze sobą wszystkich przewodów paneli na zasadzie plusy z plusami i minusy z minusami. W tej konfiguracji napięcie w całym obwodzie pozostaje takie samo jak napięcie pojedynczego modułu, natomiast natężenie prądu jest sumowane. Wyobraźmy sobie to jako rozdzielacz wody każdy strumyk (moduł) dostarcza wodę do jednego, wspólnego rurociągu (obwodu), zwiększając ogólny przepływ (natężenie), ale ciśnienie (napięcie) pozostaje niezmienione. Ten rodzaj łączenia znajduje zastosowanie w miejscach, gdzie kluczowe jest zwiększenie wydajności prądu, a nie napięcia.

Sprawdź Schemat podłączenia paneli fotowoltaicznych 2 stringi

Na przykład, jeśli połączymy dwa panele o napięciu 30V i natężeniu 10A każdy, w połączeniu równoległym uzyskamy napięcie 30V i natężenie prądu równe 20A. Jest to idealne rozwiązanie do zastosowań niskonapięciowych, takich jak systemy off-grid, ładowanie akumulatorów, czy zasilanie kamperów i łodzi. Gdzie napięcie systemu jest ograniczone (np. 12V, 24V), ale wymagane jest dostarczenie znacznej ilości prądu do szybko ładującego się banku energii.

Połączenie równoległe jest przede wszystkim stosowane w instalacjach, gdzie każdy moduł wyposażony jest w osobny falownik (tzw. mikrofalowniki). Takie rozwiązanie powoduje, że przepływające przez ogniwa solarne napięcie jest niskie, co zwiększa bezpieczeństwo instalacji i upraszcza proces diagnostyki. Mikrofalowniki pozwalają na niezależną pracę każdego panelu, co minimalizuje negatywny wpływ zacienienia jednego modułu na wydajność pozostałych. To jest ich supermoc jeśli jeden panel zostanie zacieniony, pozostałe nadal pracują z pełną mocą, nie zwalniając "całego zespołu".

Dodatkowo, połączenie równoległe jest wykorzystywane w instalacjach fotowoltaicznych o bardzo dużej mocy, w których niezbędne jest połączenie wielu łańcuchów (stringów) i zastosowanie inwerterów o szerszym zakresie prądu wejściowego. Dzielenie instalacji na wiele równoległych stringów zwiększa elastyczność systemu i pozwala na lepsze dopasowanie do zróżnicowanych warunków lokalizacyjnych. Dzięki temu, nawet w skomplikowanych projektach, gdzie dach jest podzielony lub występują liczne przeszkody, możemy osiągnąć optymalną wydajność.

Niestety, nic nie jest idealne. Połączenie równoległe wiąże się z koniecznością stosowania przewodów o większym przekroju ze względu na wyższe natężenie prądu, co może nieznacznie zwiększyć koszty instalacji. Dodatkowo, zabezpieczenia przeciwprzepięciowe i przeciwzwarciowe muszą być dostosowane do większego natężenia, co jest istotne dla bezpieczeństwa. Mimo tych drobnych niedogodności, elastyczność i odporność na częściowe zacienienie sprawiają, że połączenie równoległe zyskuje na popularności, zwłaszcza w warunkach miejskich, gdzie dachy są często złożone i narażone na zacienienie z otaczających budynków czy drzew. W naszej codziennej pracy często rekomendujemy tę metodę w przypadku nieregularnych dachów czy obszarów, gdzie cień jest nieunikniony, co przekłada się na realne korzyści dla klienta.

Wybór metody połączenia a wydajność instalacji fotowoltaicznej

Wybór odpowiedniej metody połączenia paneli fotowoltaicznych czy to szeregowej, czy równoległej ma fundamentalne znaczenie dla wydajności całej instalacji. Nie jest to jedynie techniczna fanaberia, lecz kluczowa decyzja, która wpływa na ilość wyprodukowanej energii i szybkość zwrotu z inwestycji. Pamiętajmy, że każda decyzja projektowa, szczególnie ta dotycząca konfiguracji elektrycznej paneli, odbija się na końcowym rezultacie, czyli ile zielonej energii faktycznie wpadnie do naszego gniazdka. W tej materii nie ma miejsca na kompromisy.

Decydując się na konkretną metodę, musimy wziąć pod uwagę wiele czynników, które w naszym świecie, nierzadko pełnym pogodowych kaprysów, mają kluczowe znaczenie. O napięciu i natężeniu prądu docierającego do inwertera decydują przede wszystkim warunki atmosferyczne, a więc stopień nasłonecznienia, który potrafi wahać się od intensywnego słońca po zasnute chmurami niebo. Istotna jest także częstotliwość czyszczenia paneli fotowoltaicznych. Panele zabrudzone kurzem, pyłkiem czy ptasimi odchodami pracują mniej efektywnie, co jest jak zacienienie im więcej brudu, tym mniejsza produkcja energii. Te czynniki mają znaczący wpływ na wydajne funkcjonowanie całej instalacji.

Kiedy panele połączone są szeregowo, a jeden z nich zostanie zacieniony lub zabrudzony, efektywność całego stringu spada do poziomu najsłabszego ogniwa. To tak, jak w sprincie tempo całej drużyny wyznacza najwolniejszy biegacz. W przypadku paneli 250 W, spadek mocy nawet o 10% na jednym panelu z rzędu 10 może przełożyć się na znaczące straty na całym ciągu. Jest to problem, który zauważyliśmy w wielu przypadkach, gdzie klienci narzekali na niską wydajność pomimo optymalnej mocy zainstalowanej.

Z drugiej strony, połączenie równoległe paneli fotowoltaicznych ma wiele zalet, które decydują o wysokiej wydajności całej instalacji, szczególnie w mniej idealnych warunkach. Jak już wspomniano, każdy moduł działa niezależnie, co jest kluczowe w przypadku zmiennego nasłonecznienia czy lokalnego zacienienia. Widzieliśmy systemy, gdzie część paneli była zacieniona przez komin, a dzięki połączeniu równoległemu reszta instalacji działała niemal z pełną mocą. Straty były minimalne w porównaniu do hipotetycznego połączenia szeregowego w tych samych warunkach. Mikrofalowniki, choć początkowo droższe, potrafią zrekompensować tę inwestycję w perspektywie długoterminowej poprzez wyższą produkcję energii. Trzeba więc dokładnie zanalizować każdą inwestycję.

Nierzadko klienci pytają: „Czy to naprawdę aż tak duża różnica?” I odpowiedź brzmi: Tak, zdecydowanie! Na przykład, w jednym z naszych projektów, gdzie dach miał nieregularny kształt i był częściowo zacieniony przez pobliskie drzewa, zdecydowaliśmy się na połączenie równoległe z mikrofalownikami. W ciągu roku instalacja wygenerowała o około 15-20% więcej energii niż podobny system połączony szeregowo, który musiałby borykać się z konsekwencjami zacienienia. To realne pieniądze, które zamiast trafiać do kieszeni operatora sieci, pozostały w budżecie domowym. Wzięcie pod uwagę wszystkich cech każdego typu zespalania, włącznie z otoczeniem, w którym instalacja będzie pracować, jest absolutnie niezbędne do maksymalizacji wydajności i satysfakcji z własnej, zielonej energii. To jak gra w szachy, gdzie każdy ruch (decyzja projektowa) ma wpływ na wynik całej partii.

Kluczowe aspekty projektowania połączeń fotowoltaicznych

Projektowanie instalacji fotowoltaicznej to proces, który wymaga nie tylko wiedzy technicznej, ale i strategicznego myślenia. Sposób, w jaki panele fotowoltaiczne są ze sobą połączone, w znacznym stopniu decyduje o tym, jakie napięcie i natężenie prądu będzie docierać do falownika lub mikrofalownika. Pamiętajmy, że to serce całej instalacji, a jego optymalne zasilanie jest kluczem do efektywności. Niestety, w wielu przypadkach, błędy popełnione na etapie projektowania mszczą się latami, obniżając produkcję energii i generując frustrację.

Zawsze rozważ wszystkie zalety i wady rozwiązania. Pierwszym krokiem jest dokładna analiza miejsca instalacji. Musimy zbadać, czy dach jest prosty i niezacieniony, czy też posiada wiele przeszkód, takich jak kominy, lukarny, anteny, czy też pobliskie drzewa i budynki, które mogą rzucać cień. Dla dachów o regularnych kształtach i minimalnym zacienieniu, połączenie szeregowe często okazuje się wystarczająco efektywne. W przypadku, gdy mamy do czynienia z dużą powierzchnią, powiedzmy, około 50 mkw, na którą padają promienie słoneczne bez zakłóceń przez większość dnia, zastosowanie falownika stringowego z szeregowym połączeniem paneli o mocy rzędu 6-8 kWp może być optymalne kosztowo i wydajnie. Ceny falowników stringowych wahają się obecnie od 4000 do 10000 PLN, w zależności od mocy i producenta.

Jednak, kiedy mierzymy się z zacienieniami, czy to stałymi, czy zmiennymi w ciągu dnia, wówczas priorytetem staje się minimalizacja strat. W takich scenariuszach z pomocą przychodzi połączenie równoległe z zastosowaniem mikrofalowników lub optymalizatorów mocy. Cena mikrofalownika na jeden panel wynosi średnio od 800 do 1500 PLN, co może wydawać się sporą inwestycją na początku, ale w perspektywie 25 lat pracy instalacji, zwłaszcza w trudnych warunkach zacienienia, te koszty szybko się zwracają dzięki znacznie większej produkcji energii. Widzieliśmy już instalacje, gdzie niewielki cień z komina redukował produkcję całej szeregowej linii o 20% dziennie, podczas gdy równoległa konfiguracja działała niemal bez szwanku.

Kolejnym aspektem jest wybór falownika. Jego moc i zakres napięcia wejściowego muszą być ściśle dopasowane do konfiguracji paneli. Falownik stringowy będzie wymagał odpowiednio wysokiego napięcia, aby działać efektywnie. Jeśli system szeregowy jest zbyt krótki, falownik może nie osiągnąć minimalnego napięcia rozruchowego, co jest jak próba uruchomienia samochodu z pustym bakiem nic z tego nie będzie. Z drugiej strony, mikrofalowniki działają na niższych napięciach, co ułatwia zarządzanie systemem w rozproszonych konfiguracjach. Napięcie optymalne dla falownika stringowego może wynosić od 150V do 500V, w zależności od modelu, podczas gdy mikrofalowniki pracują zwykle w zakresie 20-60V na moduł.

Bezpieczeństwo jest absolutnym priorytetem w projektowaniu połączeń fotowoltaicznych. Pamiętajmy o prawidłowym uziemieniu, zabezpieczeniach nadprądowych i przepięciowych, a także o stosowaniu odpowiednich złączy MC4. Te złącza, choć wyglądają niepozornie, są kluczowe dla długowieczności instalacji i odporności na warunki atmosferyczne. Ich koszt to zazwyczaj około 5-10 PLN za parę, ale oszczędzanie na nich to proszenie się o kłopoty. Niska jakość połączeń może prowadzić do powstawania łuków elektrycznych i pożarów. To nie jest kwestia "czy", ale "kiedy" może się to zdarzyć.

Projektowanie instalacji fotowoltaicznej to nie sztuka, ale nauka. Decyzja dotycząca sposobu łączenia modułów zawsze powinna być podejmowana przez profesjonalną firmę montażową, biorąc pod uwagę rodzaj falownika, warunki lokalizacyjne oraz ewentualne dalsze plany rozbudowy inwestycji. Dobry projekt to gwarancja, że nasza instalacja fotowoltaiczna będzie działać wydajnie przez dziesięciolecia, generując czystą energię i przynosząc realne oszczędności. To inwestycja w przyszłość, która wymaga przemyślanych decyzji, aby naprawdę się opłaciła.

Najczęściej Zadawane Pytania (Q&A)

P: Jak podłączyć dwa panele fotowoltaiczne szeregowo?

O: Połączenie szeregowe paneli fotowoltaicznych polega na połączeniu przewodu plus (+) jednego panelu z przewodem minus (-) drugiego panelu. W ten sposób zwiększa się sumaryczne napięcie całego układu, podczas gdy natężenie prądu pozostaje takie samo jak w pojedynczym panelu. Jest to idealne rozwiązanie dla falowników stringowych, które wymagają wyższego napięcia wejściowego.

P: Jak podłączyć dwa panele fotowoltaiczne równolegle?

O: Połączenie równoległe paneli fotowoltaicznych polega na połączeniu wszystkich przewodów plus (+) ze sobą i wszystkich przewodów minus (-) ze sobą. W tej konfiguracji napięcie pozostaje takie samo jak w jednym panelu, natomiast sumuje się natężenie prądu. Jest to szczególnie przydatne w systemach niskonapięciowych lub tam, gdzie każdy panel ma swój mikrofalownik.

P: Które połączenie jest lepsze: szeregowe czy równoległe?

O: Nie ma jednoznacznie lepszej metody wszystko zależy od konkretnych warunków instalacji. Połączenie szeregowe jest często wybierane w przypadku dużych, niezacienionych dachów z falownikiem stringowym. Połączenie równoległe, zwłaszcza z mikrofalownikami, jest korzystniejsze na dachach z częściowym zacienieniem lub w instalacjach niskonapięciowych, ponieważ minimalizuje wpływ zacienienia jednego panelu na resztę systemu.

P: Czy mogę mieszać połączenia szeregowe i równoległe w jednej instalacji?

O: Tak, w większych instalacjach często stosuje się kombinacje obu metod. Można połączyć kilka paneli szeregowo, tworząc tzw. stringi, a następnie połączyć te stringi równolegle, aby dopasować je do wymagań falownika. Jest to popularne rozwiązanie, które pozwala optymalizować wydajność systemu w złożonych warunkach.

P: Co to jest wpływ zacienienia na panele fotowoltaiczne i jak mu zapobiec?

O: Zacienienie nawet częściowe, jednego panelu w połączeniu szeregowym może drastycznie obniżyć produkcję energii w całym stringu. Aby temu zapobiec, stosuje się połączenie równoległe z mikrofalownikami lub optymalizatorami mocy, które pozwalają każdemu panelowi pracować niezależnie. Ważne jest także staranne planowanie rozmieszczenia paneli, aby unikać zacieniania przez obiekty takie jak kominy, drzewa czy pobliskie budynki.
