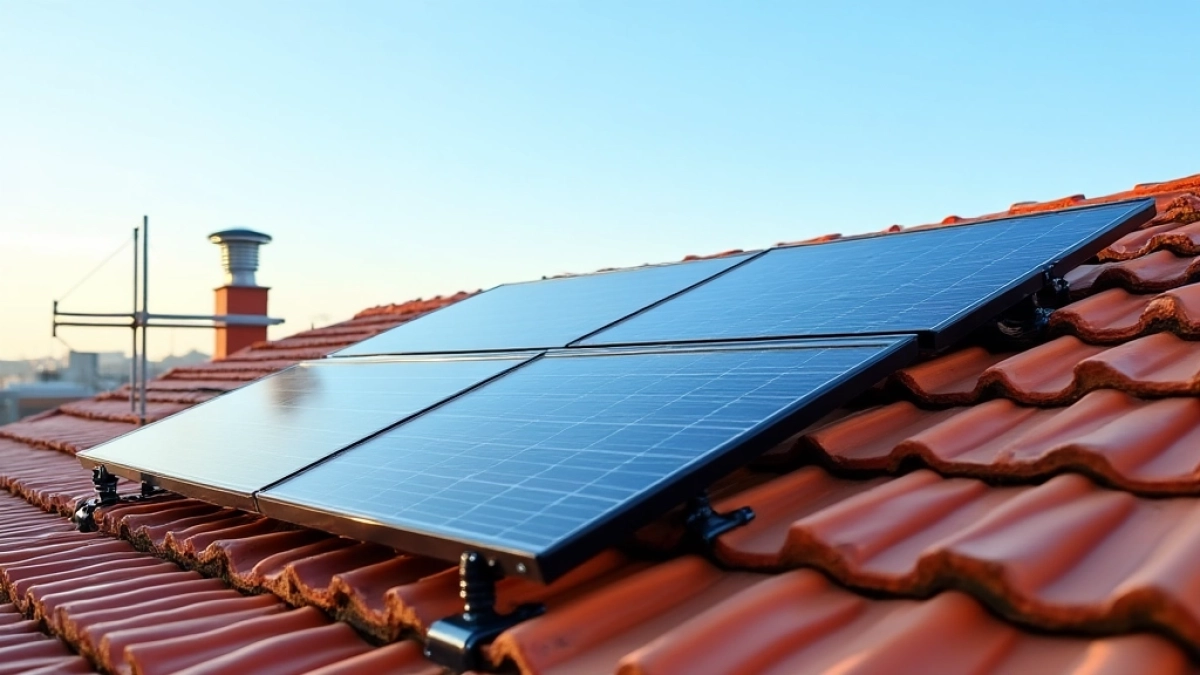

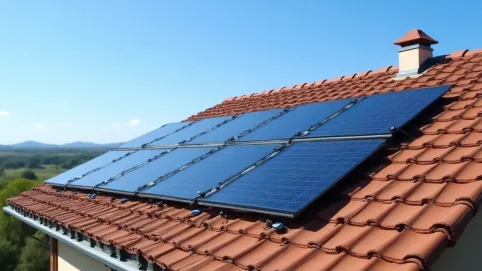

Instalacja paneli fotowoltaicznych na dachu z dachówką ceramiczną

Instalacja paneli fotowoltaicznych na dachu pokrytym dachówką ceramiczną stawia trzy kluczowe dylematy: jak zachować szczelność i estetykę dachu przy wprowadzeniu uchwytów, czy montować panele poziomo czy pionowo oraz kiedy wzmacniać rozstaw krokwi zamiast ufać istniejącej konstrukcji. Ten tekst odpowiada na te pytania krok po kroku, koncentrując się na materiałach, mocowaniach i okablowaniu, tak aby inwestycja była trwała i bezpieczna.

• Konstrukcja i materiały pod dachówkę ceramiczną
• Mocowanie uchwytów dachówkowych do krokwi
• Dobór i rozmieszczenie profili aluminiowych
• Klemy i łączniki do profili w systemie PV
• Okablowanie i prowadzenie przewodów na dachu
• Montaż paneli PV i zabezpieczenia antykorozji
• Wzmacnianie rozstawu krokwi i elementy dodatkowe
• Instalacja paneli fotowoltaicznych na dachu pokrytym dachówką ceramiczną — Pytania i odpowiedzi

Poniżej zestawienie przykładowe dla instalacji ~3 kWp (9 paneli 330–360 W), z orientacyjnymi cenami i ilościami elementów montażowych, które pomagają oszacować koszty i zakres prac.

Z tabeli wynika, że koszty montażu konstrukcji (uchwytów, profili, klem) to zwykle 20–30% całej inwestycji z panelami. Największy wpływ na cenę mają panele i robocizna związana z delikatnym obchodzeniem się z dachówką oraz ewentualnym wzmacnianiem krokwi. Warto zostawić margines ~10% na niespodziewane elementy jak dodatkowe uszczelnienia.

Konstrukcja i materiały pod dachówkę ceramiczną

Na początku trzeba ocenić więźbę i rozstaw krokwi. Dach o rozstawie krokwi do 110–120 cm zazwyczaj nie wymaga dodatkowych wzmocnień, ale większe odległości należy skorygować. Należy wybierać materiały aluminium lub stal nierdzewną, aby uniknąć ogniw galwanicznych i korozji między różnymi metalami. Przewidziana wentylacja pod panelami powinna zostawić 30–50 mm szczeliny, co wpływa na chłodzenie i wydajność.

Może Cię zainteresować też ten artykuł Koszt instalacji fotowoltaicznej 10kW z magazynem energii

Mocowanie uchwytów dachówkowych do krokwi

Uchwyty dachówkowe montuje się do krokwi po podsunięciu dachówek lub po wycięciu fragmentu dachówki. Z reguły każdy panel ma 4 punkty mocowania; przy dłuższych układach dodaje się uchwyty pośrednie. Przy wbijaniu haków należy używać śrub z podkładkami EPDM, które zapewniają szczelność i elastyczność połączenia. Jeśli pojawi się wątpliwość co do nośności krokwi, trzeba wzmocnić je łatami 40×60 mm mocowanymi kątownikami.

Dobór i rozmieszczenie profili aluminiowych

Profile muszą być dopasowane do układu paneli — zwykle stosuje się 2 profile na rząd paneli (góra/dół). Długość profili powinna przekraczać długość pola modułów o 10–20 cm, aby zapewnić miejsce na końcowe mocowania. Rozstaw podpór zależy od rozmiaru paneli i obciążeń śniegowych; typowo podpory co 0,8–1,2 m. Profile aluminiowe trzeba przykręcać do uchwytów hakowych nierdzewnymi śrubami, z podkładkami antydrganiowymi.

Klemy i łączniki do profili w systemie PV

Klemy środkowe i końcowe mocują panele do profili; są one dostępne jako uniwersalne lub dedykowane do ramy panelu. Należy stosować klemy z izolacją EPDM i dystansem zapobiegającym uszkodzeniu ramy. Łączniki profili zachowują sztywność zestawu i ułatwiają liniowe przedłużanie szyn. Dla bezpieczeństwa wybieramy elementy aluminiowe, aby wszystkie styki mechaniczne były chemicznie zgodne.

Polecamy Schemat instalacji fotowoltaicznej z magazynem energii

Okablowanie i prowadzenie przewodów na dachu

Okablowanie prowadzi się po zamontowaniu modułów, wzdłuż profili lub w specjalnych listwach kablowych. Kable PV 4 mm² wystarczają dla większości stringów; przy dłuższych trasach lub większym prądzie należy zastosować 6 mm². Trasy kablowe mocujemy opaskami z tworzywa i zabezpieczamy przed UV. Przepusty dachowe należy uszczelnić mankietami EPDM i sprawdzić odprowadzanie wody.

Montaż paneli PV i zabezpieczenia antykorozji

Panele montuje się zaczynając od rzędu najniższego; najpierw klemy środkowe, potem końcowe, dokręcając momentem zgodnym z instrukcją producenta. Należy kontrolować pozycję, aby panele nie stykały się z dachówką. Wszystkie łączniki i śruby powinny być stal nierdzewna lub aluminium, a styki zabezpieczone pastą antykorozyjną. Oto kroki instalacji:

• Oceń konstrukcję i zaznacz rozstaw uchwytów.
• Podsuwaj lub docinaj dachówki, montuj uchwyty do krokwi.
• Zakładaj profile, sprawdź poziom, montuj klemy i panele.
• Poprowadź kable, wykonaj przepusty i testy elektryczne.

Wzmacnianie rozstawu krokwi i elementy dodatkowe

Gdy rozstaw krokwi przekracza 110–120 cm, należy rozważyć wstawienie łat 40×60 mm między krokwiami lub montaż dodatkowych belek nośnych. Wzmocnienia mocuje się kątownikami i śrubami do istniejącej konstrukcji. Dodatkowe elementy to listwy odgromowe, siatki antypodmuchowe oraz miejscowe wzmocnienia przy wyprowadzeniach kabli. Takie zabiegi minimalizują ryzyko drgań i przedłużają żywotność instalacji.

Powiązany temat Zgłoszenie instalacji fotowoltaicznej do Straży Pożarnej koszt

Instalacja paneli fotowoltaicznych na dachu pokrytym dachówką ceramiczną — Pytania i odpowiedzi

• Jakie są najważniejsze elementy konstrukcji do montażu paneli na dachu pokrytym dachówką ceramiczną?

  Najważniejsze elementy to profile aluminiowe, łączniki profili, uchwyty montażowe oraz klemy środkowe i końcowe. Wszystkie elementy mający kontakt z panelami powinny być aluminiowe, aby zapobiec korozji.

• Czy trzeba demontować dachówki i jak przygotować krokiew do montażu?

  Prace zaczynają się od mocowania uchwytów dachówkowych do krokwi; czasem konieczny jest demontaż dachówki. Jeśli dachówki są w dobrym stanie, stosuje się uchwyty bez ich całkowitego usuwania, niezbędne jest jednak ich prawidłowe zamocowanie i zabezpieczenie szczelin.

• Jak rozstawić uchwyty w zależności od liczby paneli i jakie są typowe wartości?

  Rozstaw uchwytów zależy od liczby paneli: 1 panel = 4 uchwyty, 2 panele = 6 uchwytów, 3 panele = 8 uchwytów. W razie rozbieżności rozstawu krokwi stosuje się wzmocnienie pomiędzy krokwiami (np. 40x60 mm łata) przy użyciu kątowników mocujących.

• Jakie są zasady prowadzenia okablowania i dlaczego ważne jest użycie aluminium w elementach kontaktowych?

  Okablowanie najlepiej prowadzić po zakończeniu montażu poszczególnych ogniw. Klemy modułów do profili aluminiowych różnią się w zależności od konstrukcji panelu (bezramowe klamami z podkładkami lub klamami do szyny). Wszystkie elementy mające kontakt z panelami powinny być aluminiowe, aby zapobiec korozji.
