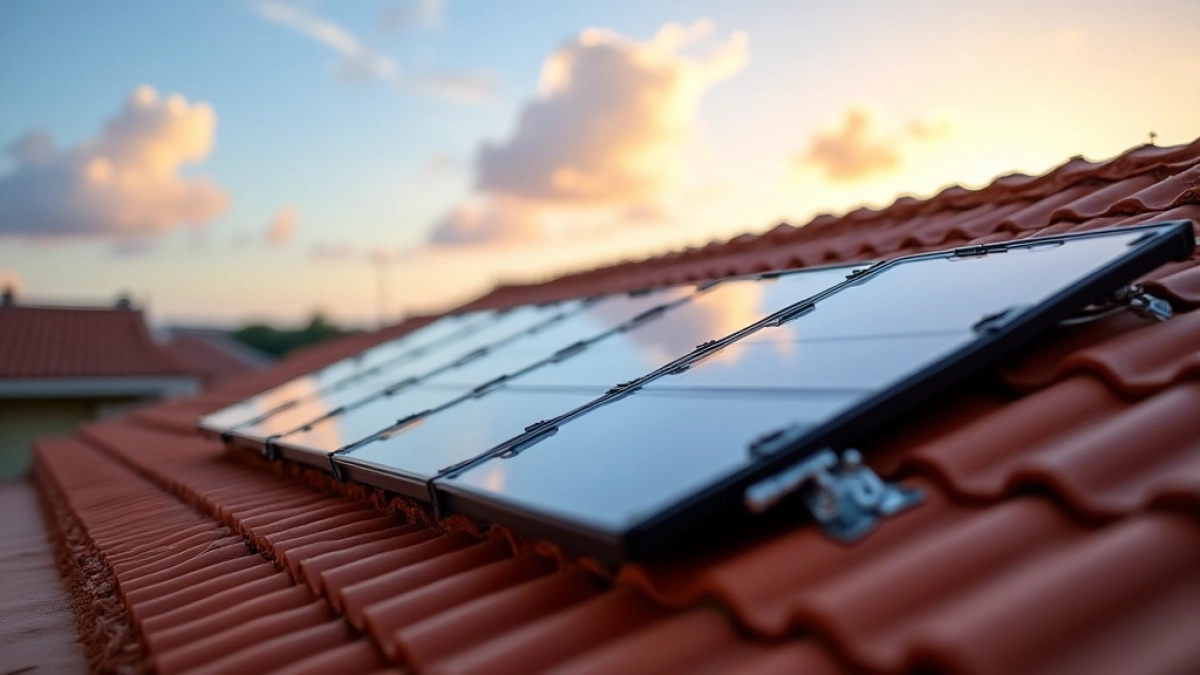

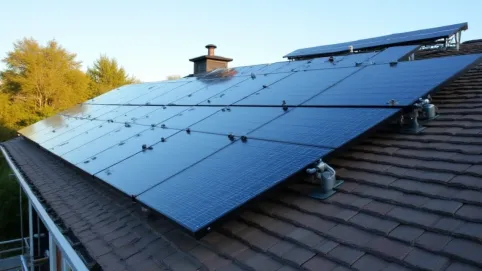

Instalacja fotowoltaiczna na dachu pokrytym dachówką ceramiczną

Instalacja paneli fotowoltaicznych na dachu pokrytym dachówką ceramiczną to rozwiązanie popularne i skuteczne, ale pod pozorem prostoty kryją się trzy kluczowe dylematy: dobór mocowań zgodnie z profilem dachówek i nośnością więźby, zachowanie szczelności oraz wybór metody montażu — inwazyjnej lub minimalnie ingerującej — z uwzględnieniem wpływu na termo‑wilgotność przestrzeni pod panelami.

• Dobór systemu mocowania do ceramicznej dachówki
• Typy mocowań dla dachówek ceramicznych i nośności konstrukcji
• Szczelność i uszczelnienia w mocowaniach PV na dachówce ceramicznej
• Komponenty PV dostosowane do dachówki ceramicznej
• Montaż: demontaż dachówek i precyzyjne podcięcia
• Metody montażu: inwazyjne vs. nieinwazyjne i ich wpływ na termo-wilgotność
• Kąty nachylenia i konfiguracje modułów dla ceramicznej dachówki
• Instalacja fotowoltaiczna na dachu pokrytym dachówką ceramiczną — Pytania i odpowiedzi

Poniżej znajdziesz syntetyczne zestawienie przykładowych parametrów i kosztów orientacyjnych dla trzech typowych rozmiarów instalacji, z założeniem paneli 340 Wp o powierzchni 1,75 m2 i masie 19 kg każdy, które pomoże oszacować zapotrzebowanie powierzchni, liczbę punktów mocowania i orientacyjny koszt zestawu mocującego.

W przykładzie dla systemu 6 kWp oznacza to około 18 paneli (po 340 Wp), zajmujących ~31,5 m2 dachu, z masą paneli 342 kg i orientacyjną liczbą uchwytów 72; koszt samych elementów mocujących w typowym scenariuszu mieści się w okolicach 2 700 PLN, przy czasie montażu 2–3 dni, a roczny uzysk rzędu ~6 000 kWh daje skalę korzyści — te liczby należy jednak zweryfikować dla konkretnego profilu dachówki, rozstawu krokwi i lokalnych warunków wiatrowych.

Dobór systemu mocowania do ceramicznej dachówki

Podstawowym kryterium doboru systemu mocowania jest dopasowanie geometrii uchwytów do profilu dachówek oraz ocena rozmieszczenia łat i krokwi, ponieważ od tych parametrów zależy, czy montuje się hak pod dachówkę, uchwyt typu L z podcięciem czy system zastępujący pojedyncze dachówki elementami zastępczymi, a błąd na etapie doboru mocowania skutkuje trudnym i kosztownym poprawianiem na dachu.

Może Cię zainteresować też ten artykuł Koszt instalacji fotowoltaicznej 10kW z magazynem energii

Przy określaniu liczby punktów mocowania bierze się pod uwagę długość modułów, wiatrociągłość i obciążenie śniegiem oraz normy projektowe; standardowo przyjmuje się 3–4 punkty mocujące na moduł albo rozmieszczenie kotwień co 0,8–1,2 metra wzdłuż szyny, co praktycznie przekłada się na około 4 uchwyty na moduł dla paneli długości 1,7–1,9 m.

Wybór materiałów ma znaczenie nie tylko estetyczne, lecz i eksploatacyjne — stal nierdzewna A2 jest wystarczająca w większości lokalizacji, natomiast A4 rekomenduje się w rejonach nadmorskich; koszt pojedynczego haka pod dachówkę to zwykle 35–60 PLN, natomiast kompletny zestaw montażowy do 1 kWp można oszacować na 350–600 PLN, co powinno znaleźć się w budżecie inwestycji.

Typy mocowań dla dachówek ceramicznych i nośności konstrukcji

Na dachach z dachówką ceramiczną najczęściej używane są haki pod dachówkę, uchwyty zakładkowe wymagające lokalnego podcięcia dachówki oraz systemy „tile‑replacement”, które zastępują pojedyncze dachówki elementami montażowymi; wybór zależy od profilu dachówki, możliwości pozostawienia elementów ceramiki oraz od tego, czy chcemy minimalizować ilość cięć i penetracji pokrycia.

Polecamy Schemat instalacji fotowoltaicznej z magazynem energii

Jeżeli chodzi o nośność, panele dodają zwykle 10–12 kg/m2 ciężaru stałego, a przy projektowaniu punktów mocowań trzeba uwzględnić dodatkowe siły od wiatru i śniegu; projekt przyjmuje najczęściej nośność jednego punktu mocującego rzędu 1,0–2,0 kN, co w praktyce oznacza, że dla systemu 6 kWp z około 72 punktami każdy punkt musi mieć zapas odporności na siły odrywania zgodnie z lokalnymi współczynnikami wiatru.

Jeżeli krokiew ma niewielki przekrój albo rozstaw między krokwiami przekracza około 1 m, konieczna jest weryfikacja strukturalna i w razie potrzeby wzmocnienie więźby lub rozłożenie obciążeń dodatkowymi łatami; w wielu przypadkach dodanie kilku wzmacniających elementów drewnianych czy metalowych pozwala uniknąć kosztownych wymian krokwi i zachować bezpieczeństwo instalacji.

Szczelność i uszczelnienia w mocowaniach PV na dachówce ceramicznej

Szczelność to aspekt, którego nie warto traktować po macoszemu, bo każde przebięcie pokrycia może stać się źródłem przecieku i zawilgocenia więźby, więc system mocowania musi przewidywać rozwiązania wodochronne: mankiety EPDM, kołnierze uszczelniające oraz dokładne obróbki przy przejściach dachowych i kominach.

Powiązany temat Zgłoszenie instalacji fotowoltaicznej do Straży Pożarnej koszt

Standardowym rozwiązaniem jest stosowanie kołnierzy EPDM o grubości 2,5–3,2 mm pod hakami i adapterami oraz podkładek rozkładających siłę, a silikon neutralny bywa jedynie środkiem uzupełniającym — nie zastępuje właściwego systemu uszczelniającego, bo pod wpływem UV i ruchów konstrukcji może szybciej tracić właściwości.

Po montażu warto wykonać kontrolę szczelności poprzez wizualną inspekcję i sprawdzenie szczelnej obróbki blacharskiej przy każdym newralgicznym przejściu; dodatkowo zaleca się plan przeglądów co 2–3 lata, aby wykryć zużycie mankietów czy drobne pęknięcia dachówek i naprawić je zanim wilgoć dotrze do drewna.

Komponenty PV dostosowane do dachówki ceramicznej

Podstawowy zestaw komponentów dla montażu na dachówce ceramicznej obejmuje haki dachówkowe dopasowane do profilu, szyny aluminiowe (najczęściej 40x50 mm lub zbliżone przekroje), zaciski środkowe i boczne, adaptery pod gąsiora oraz elementy uziemiające; konkretne wymiary i kształty zależą od producenta systemu, ale wspólna cecha to możliwość regulacji wysokości i położenia uchwytu względem fugi dachówki.

Ceny elementów orientacyjnie wyglądają tak: hak pod dachówkę 35–60 PLN/szt., zacisk środkowy 12–25 PLN/szt., szyna aluminiowa 40–80 PLN/m (w zależności od stopnia obróbki i powłoki), a komplet drobnych elementów montażowych na 1 kWp to zwykle 350–600 PLN; wybór materiałów ze stali nierdzewnej i anodowanego aluminium znacząco wydłuża trwałość instalacji, zwłaszcza na terenach o zwiększonej agresywności atmosferycznej.

Do elementów istotnych z punktu widzenia bezpieczeństwa elektrycznego należą klipsy uziemiające, łączniki wyrównawcze oraz zaciski, które powinny być dobrane z myślą o przekroju przewodu uziemiającego (zwykle 4–6 mm2 miedź zależnie od projektu) i montowane zgodnie z normami instalacyjnymi, tak by instalacja była nie tylko mechanicznie trwała, ale i elektrycznie bezpieczna.

Montaż: demontaż dachówek i precyzyjne podcięcia

Demontaż pojedynczych dachówek i ich tymczasowe odłożenie to zadanie delikatne: dachówka ceramiczna pęka przy błędnym unoszeniu, dlatego pracę wykonuje się parami, z podparciem i przy użyciu miękkich podkładek, a usunięte elementy odkłada się w kolejności, by szybko przywrócić ciągłość pokrycia po osadzeniu uchwytów.

• Oznaczanie miejsca kotwienia względem krokwi i łat;
• Zdejmowanie dachówek tylko w strefach roboczych i odkładanie ich w logicznym porządku;
• Precyzyjne podcięcie lub przycięcie dachówki piłą z tarczą diamentową, tolerancja 1–2 mm;
• Montaż haka z EPDM i zabezpieczenie śrubą z zakotwieniem 40–60 mm w krokwi;
• Założenie szyny, montaż zacisków i ponowne ułożenie dachówek w pasie montażowym, z uszczelnieniem kołnierzy.

Krótka rozmowa na dachu często brzmi: — Czy to się da zrobić bez łamania połowy pokrycia? — pyta inwestor. — Tak, ale potrzeba precyzji i cierpliwości — odpowiada monter, i to w jednym zdaniu wyjaśnia wszystkie koszty i ryzyka, bo każdy nieszczególny ruch to ryzyko pękniętej dachówki i dodatkowych kosztów; dlatego na 6 kWp z 18 panelami przewiduje się kilka godzin na przygotowanie pasów i kilkanaście minut na precyzyjne podcięcie pojedynczej dachówki.

Metody montażu: inwazyjne vs. nieinwazyjne i ich wpływ na termo-wilgotność

Montaż inwazyjny, oparty na kotwieniu do krokwi, zapewnia najwyższą pewność mechaniczną i mniejsze ryzyko ślizgania się paneli przy silnym wietrze, natomiast montaż nieinwazyjny (balastowy lub oparty na przyczepności do membrany) minimalizuje penetrację pokrycia, ale na dachach spadzistych z dachówką ceramiczną jest rzadziej stosowany z uwagi na geometrię i konieczność ukierunkowania odprowadzania wody.

Wpływ na termo‑wilgotność polega na tym, że panele tworzą zacienioną przestrzeń nad dachówką, co zmienia bilans cieplny i nasłonecznienie powierzchni; dlatego projekt powinien przewidywać szczelinę wentylacyjną min. 30–50 mm pod modułem, co wspiera chłodzenie konwekcyjne, redukuje temperaturę pracy paneli oraz ogranicza ryzyko kondensacji wilgoci pod pokryciem.

W przypadku wyboru montażu nieinwazyjnego należy pamiętać o znacznie większych masach balastowych i wadze na m2, a także o możliwej konieczności zabezpieczenia przeciwwiatrowego; decyzja między metodami powinna uwzględniać charakter dachu, ograniczenia konserwatorskie i koszt zarówno materiałów, jak i późniejszych przeglądów uszczelnień.

Kąty nachylenia i konfiguracje modułów dla ceramicznej dachówki

Dachówka ceramiczna tradycyjnie występuje na połaciach o kątach nachylenia 25–45°, a optymalny kąt dla paneli w strefie umiarkowanej wynosi zwykle 25–35°, co daje balans między maksymalnym uzyskiem rocznym a korzystnym rozkładem produkcji w ciągu dnia i roku.

Konfiguracja modułów w orientacji portrait (pionowo) ułatwia dopasowanie do krokwi i rzadziej wymaga przycinania dachówek, podczas gdy montaż landscape (poziomo) pozwala zmniejszyć liczbę szyn i punktów mocowania na dużych powierzchniach; przy projektowaniu układu trzeba uwzględnić przesłanianie od kominów, lukarn i kalenic, bo lokalne zacienienie potrafi obniżyć wydajność szeregu paneli.

Moduły bifacialne przy montażu na dachówce ceramicznej mogą przynieść dodatkowy zysk energetyczny rzędu 5–15% w zależności od wysokości montażu i albedo otoczenia, lecz efektywność zależy od tego, czy pod panelem jest jasna, odbijająca powierzchnia lub śnieg; dla dachów ceramicznych, które mają stosunkowo niskie albedo, korzyści będą skromniejsze niż na jasnych pokryciach, ale przy odpowiedniej konfiguracji i wysokości montażu warto rozważyć ich zastosowanie.

Instalacja fotowoltaiczna na dachu pokrytym dachówką ceramiczną — Pytania i odpowiedzi

• Jak dobrać mocowania do dachówki ceramicznej?

  Wybór mocowań zależy od typu dachówki ceramicznej i nośności konstrukcji. Stosuj adaptery, szyny aluminiowe oraz klipsy dopasowane do konkretnych profilów dachówek. Pamiętaj o zapewnieniu szczelności połączeń i stosowaniu odpowiednich uszczelnień podczas montażu.

• Czy montaż wymaga demontażu dachówek i jak to wpływa na szczelność?

  W niektórych przypadkach konieczny jest demontaż pojedynczych dachówek i precyzyjne podpiłowanie. Pozwala to na prawidłowe osadzenie uchwytów, lecz wymaga odpowiedniego uszczelnienia i ponownego zabezpieczenia pokrycia przed przeciekami.

• Jakie są bezinwazyjne metody montażu na dachach ceramicznych?

  Do bezinwazyjnych metod należą systemy balastowe oraz rozwiązania montażowe oparte na mocowaniu do membrany/papy. Każda z metod ma odrębne charakterystyki termo-wilgotności i obciążeń, więc wybór zależy od konstrukcji dachu i lokalnych warunków.

• Jakie czynniki wpływają na dobór kąta nachylenia i orientacji modułów?

  Najważniejsze są kąt nachylenia (zwykle 15–35 stopni), lokalne nasłonecznienie oraz możliwość optymalnego ustawienia wschód-zachód. Dodatkowo trzeba uwzględnić obciążenia wiatrem i wpływ ewentualnych mostków cieplnych na dachówkę ceramiczną.
