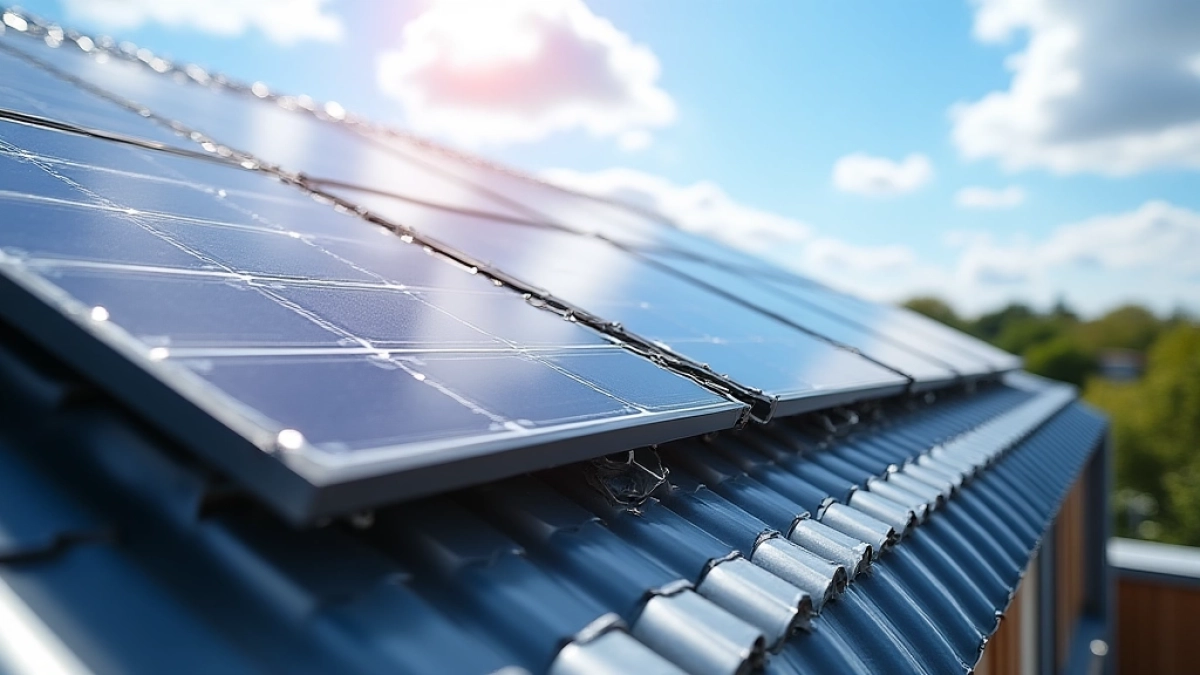

Instalacja PV na dachu pokrytym blachodachówką

Decyzja o instalacji fotowoltaicznej na dachu pokrytym blachodachówką niesie ze sobą dwa-trzy kluczowe dylematy: jak pogodzić szczelność pokrycia z montażem konstrukcji, czy wybrać montaż bezinwazyjny czy kotwiony oraz jak zaplanować orientację modułów, by zminimalizować liczbę punktów mocowania przy jednoczesnym zachowaniu wydajności; każdy z tych wyborów wpływa zarówno na koszty, jak i na trwałość dachu. W tekście skupimy się na praktycznych parametrach: rozmiarach i ciężarach paneli, typowych rodzajach profili aluminiowych i śrub ze stali nierdzewnej, a także na realnych, orientacyjnych kosztach materiałów i robocizny, tak aby decyzja była oparta na danych, nie tylko na intuicji. Przejdziemy przez projekt konstrukcji dopasowanej do blachodachówki, sposoby uszczelniania, porównanie orientacji pionowej i poziomej oraz kryteria wyboru mocowań do konkretnego rodzaju pokrycia.

• Konstrukcje PV dopasowane do blachodachówki
• Montaż bezinwazyjny i ochrona szczelności
• Orientacja modułów: pionowa i pozioma
• Dobór mocowań do typu pokrycia dachowego
• Estetyka i wpływ na pokrycie
• Uszczelnienia i podkłady dla szczelności
• Wsparcie techniczne, certyfikaty i trwałość
• Pytania i odpowiedzi: instalacja fotowoltaiczna na dachu pokrytym blachodachówką

Analiza najważniejszych parametrów instalacji PV na blachodachówce, przedstawionych w poniższej tabeli, pokazuje typowe rozmiary, masy i orientacyjne ceny elementów, które decydują o projekcie i kosztach wykonania; zbiór danych opiera się na dostępnych standardach technicznych, ofertach materiałowych i typowych praktykach montażowych.

Na podstawie powyższych liczb przykład praktyczny dla instalacji 6,0 kWp daje szybki szkic: przy użyciu paneli 375–400 W potrzeba 15–17 modułów, całkowita powierzchnia modułów wyniesie około 30–36 m², a masa skupiona na dachu to około 300–380 kg; profile aluminiowe i haki rozłożą to obciążenie miejscowo, przy czym liczba haków zwykle wynosi 2–4 na moduł w zależności od orientacji i warunków wiatrowych. Orientacyjny koszt całego systemu, uwzględniający panele, inwerter, konstrukcję i montaż, mieści się w szerokim przedziale 24 000–36 000 PLN dla takiej instalacji, a dokładna kwota zależy od wyboru konkretnych elementów konstrukcji, liczby zaczepów i konieczności dodatkowych prac dekarskich.

Konstrukcje PV dopasowane do blachodachówki

Kluczowa informacja: konstrukcje dedykowane do blachodachówki składają się z profili aluminiowych oraz elementów złącznych ze stali nierdzewnej, zaprojektowanych tak, by minimalizować liczbę punktów styku z pokryciem i równomiernie rozkładać obciążenia; ten zestaw zapewnia lekkość konstrukcji przy zachowaniu wysokiej wytrzymałości. Przy projektowaniu liczy się długość i przekrój profilu — najczęściej stosowane profile 40×40 lub 40×50 mm w długościach 3–6 m łączone są na łączniki wkręcane i dystansowane, co pozwala na ograniczenie liczby punktów mocowania do krokwi; rozstaw podpór zwykle planuje się w przedziale 0,8–1,2 m, w zależności od obciążeń wiatrem. Wybór konstrukcji zależy też od wymaganego odstępu wentylacyjnego pod modułem (30–50 mm) oraz od sposobu prowadzenia kabli, a przy planowaniu warto uwzględnić dostępność profili i koszt materiałowy — profil 6 m to orientacyjnie 70–170 PLN, co przy dużej liczbie odcinków wpływa znacząco na budżet.

Może Cię zainteresować też ten artykuł Koszt instalacji fotowoltaicznej 10kW z magazynem energii

Dobór elementów złącznych powinien uwzględniać odporność korozyjną; w typowych konstrukcjach aluminiowych łączniki i śruby są ze stali nierdzewnej A2 lub A4, gdzie A4 (316) daje lepszą odporność w warunkach nadmorskich; przekłada się to na cenę, ale zwiększa trwałość. Należy też pamiętać o właściwym projektowaniu węzłów: profile nie mogą działać jak dźwignie nadmiernie przenoszące momenty na pojedyncze haki, dlatego stosuje się rozciągnięcie szyn i łączniki pośrednie, które zmniejszają obciążenie punktowe na blachodachówkę. Ponieważ konstrukcje są zazwyczaj modularne, łatwo dopasować liczbę szyn i długości do układu modułów, ale im mniej punktów kotwiczenia, tym większy nacisk na poprawne zaprojektowanie statyki.

Przy planowaniu konstrukcji warto od razu policzyć materiały: dla instalacji 6,0 kWp z 16 panelami (375 W) przewiduje się zwykle 2–3 szyny na rząd modułów, co przekłada się na 20–30 m profili, 30–40 łączników i 32–64 haków, w zależności od orientacji i liczby rzędów; łączny ciężar konstrukcji to rzędu 40–80 kg aluminium i 20–40 kg stali nierdzewnej, czyli dodatkowe obciążenie rzędu 4–12 kg/m². Taka kalkulacja pomaga oszacować koszty materiałowe i zaplanować logistykę montażu — transport i czas montażowy mocno zależą od liczby elementów i ich długości.

Montaż bezinwazyjny i ochrona szczelności

Kluczowe informacje: montaż bezinwazyjny dla blachodachówki wykorzystuje haki regulowane umieszczane pod arkuszem blachy i przykręcane bez przewiercania arkusza w miejscach narażonych na bezpośrednie przecieki; dzięki temu zmniejsza się ryzyko uszkodzenia powłoki i utraty szczelności, o ile zastosuje się odpowiednie uszczelnienia i właściwy system zacisków. Haki powinny być dobrane do profilu blachodachówki (wysokość fali i sposób mocowania) i do grubości łat/krokwi; elementy kotwiące mają zwykle regulację od 20 do 60 mm co pozwala dopasować je do wysokości profilu i zapewnić poziomowanie szyn. Kluczowe są podkładki EPDM pod głowicą haka oraz dodatkowe uszczelnienia z taśmy butylowej między stopą a blachą, a także kontrola momentu dokręcenia, by nie zdeformować arkusza.

Polecamy Schemat instalacji fotowoltaicznej z magazynem energii

Lista kroków montażowych

• Wyznaczenie miejsca i układu modułów na dachu oraz oznaczenie punktów krokwi i łat;
• demontaż lokalny arkusza i osadzenie haka pod blachą lub przesunięcie arkusza zgodnie z systemem haka;
• przykręcenie haka do krokwi śrubą konstrukcyjną M10–M12 o długości 120–160 mm lub zgodnie z projektem;
• nakładanie podkładek EPDM i taśmy butylowej, montaż profili i poziomowanie;
• osiowe i poprzeczne połączenie profili, montaż modułów i zacisków oraz prowadzenie kabli.

Ochrona szczelności to nie tylko materiały, ale także sposób wykonania: podkładki EPDM (grubość 3–5 mm) i taśmy butylowe powinny być użyte zawsze tam, gdzie element konstrukcyjny ma bezpośredni kontakt z blachodachówką, a miejsca przebicia należy dodatkowo zabezpieczyć masami uszczelniającymi odpornymi na UV; zalecane jest stosowanie materiałów z deklarowaną trwałością 20–30 lat. Przy montażu bezinwazyjnym ważne jest również prawidłowe toczenie i wypoziomowanie profili, bo każde skręcenie może powodować dodatkowe naprężenia na arkuszu blachy i przyspieszać degradację powłoki lakierniczej.

Orientacja modułów: pionowa i pozioma

Kluczowe informacje: orientacja modułów na blachodachówce — pionowa (portrait) lub pozioma (landscape) — determinuje liczbę punktów mocowania, sposób odprowadzania wody oraz estetykę, a wybór powinien wynikać z układu konstrukcji dachowej oraz preferencji dotyczących przepływu kabli; orientacja pionowa często wymaga większej liczby haków na powierzchnię modułu, ale może lepiej odpowiadać rozmieszczeniu łat. Jeśli moduły montowane są pionowo, ich dłuższy bok pokrywa większy dystans krokwi, co ma wpływ na rozkład sił i liczbę podpór na moduł — zwykle planuje się 3–4 mocowania na moduł w zależności od długości modułu i lokalnych obciążeń wiatrem. Orientacja pozioma pozwala czasem na redukcję liczby podparć pod długością modułu, ale może wymagać dłuższych profili i innych rozwiązań zaczepiania na obrzeżach dachu; warto policzyć realne długości profili i liczbę łączników już na etapie projektu.

Powiązany temat Zgłoszenie instalacji fotowoltaicznej do Straży Pożarnej koszt

Decyzja o orientacji wpływa też na prowadzenie kabli i dostęp serwisowy: pionowe ułożenie ułatwia centralizację przewodów na dole rzędu i zmniejsza liczbę krótkich odcinków DC, natomiast ułożenie poziome może ułatwić obsługę i podział na stringi z mniejszą liczbą połączeń. W przypadku dachów z ograniczoną szerokością pola montażowego pionowa orientacja pozwala zmieścić więcej modułów na spadku, ale kosztem większej liczby haków i droższych zaczepów; wszystkie te czynniki przekładają się bezpośrednio na koszt i estetykę instalacji.

Przy planowaniu orientacji warto policzyć powierzchnię: przykładowy moduł 1950×1040 mm wymaga przy ułożeniu pionowym około 1,95 m długości na moduł, a przy układzie poziomym jego krótszy bok będzie decydował o liczbie rzędów — te liczby przekładają się na liczbę profili i punktów kotwienia i ostatecznie wpływają na koszt konstrukcji i czas montażu.

Dobór mocowań do typu pokrycia dachowego

Kluczowe informacje: dla każdego rodzaju pokrycia dachowego — blachodachówka, dachówka ceramiczna, gont bitumiczny, łupek, płyty warstwowe — istnieją dedykowane mocowania, których parametry mechaniczne i sposób montażu muszą być zgodne z konstrukcją dachu oraz z lokalnymi obciążeniami; wybór niewłaściwego mocowania grozi uszkodzeniem pokrycia i utratą szczelności. W przypadku blachodachówki preferowane są haki regulowane montowane do krokwi, natomiast dla dachówki ceramicznej stosuje się hak płytkowy po uprzednim wycięciu lub wymianie dachówki na specjalną z gniazdem na hak; dla gontu bitumicznego stosuje się kotwy i płytki dociskowe lub montaż na balasach. Płyty warstwowe i blacha trapezowa wymagają specjalnych kołnierzy i systemów zaciskowych, często z dodatkową uszczelką EPDM zintegrowaną z stopą mocowania.

W praktyce do wyboru mocowania podchodzimy przez analizę profilu: wysokość fali blachodachówki, odległość łat, grubość pokrycia i dostęp do krokwi; dopiero po tych pomiarach wybiera się hak o odpowiedniej długości śruby i regulacji. W strefach wysokiego ryzyka wiatru lub przy znacznych obciążeniach śniegiem dopuszcza się zwiększenie liczby punktów kotwiczenia, np. z 2 do 3–4 zaczepów na moduł, co podnosi koszt, ale zapewnia bezpieczeństwo. Dodatkowo każde mocowanie powinno mieć deklarowaną nośność i dokumentację techniczną, a montaż powinien być zgodny z projektem statycznym instalacji.

Orientacyjne zużycie elementów dla instalacji 6 kWp: haki 32–64 szt., połączenia profili 20–30 szt., podkładki EPDM 32–64 szt.; te liczby pomagają w zamówieniu materiałów i wycenie robocizny, bo transport i przygotowanie setek drobnych elementów zajmuje czas i wpływa na koszt wykonania.

Estetyka i wpływ na pokrycie

Kluczowe informacje: estetyka instalacji fotowoltaicznej na blachodachówce zależy od wyboru modułów (czarne ramki vs srebrne), koloru profili oraz sposobu prowadzenia kabli; nisko profilowe systemy i profile w kolorze pokrycia dachu zmniejszają wizualny wpływ instalacji i często są preferowane przy dachach widocznych z ulicy. Wybór czarnych ramkowanych paneli z czarną folią tylnego płata oraz matowych profili wpływa znacząco na dyskrecję instalacji, choć może zwiększyć koszt modułów o 5–15% w zależności od producenta; z punktu widzenia estetyki dobrą praktyką jest prowadzenie przekrojów kablowych w listwach maskujących lub wzdłuż krokwi tak, by nie były widoczne na górze dachu. Minimalizowanie ilości widocznych śrub i odstępów między modułami oraz centralizacja inwertera w miejscu osłoniętym wpływa na postrzeganie jakości wykonania przez użytkownika.

Wpływ na pokrycie: dobrze zaprojektowana konstrukcja zmniejsza ryzyko lokalnego odkształcenia blachodachówki, ale błędne rozmieszczenie zaczepów może prowadzić do efektu "rysa" na powłoce lakierniczej; należy unikać długotrwałego ocierania profili o arkusz i zwracać uwagę na dylatacje termiczne materiałów — aluminium i blacha ocynkowana mają różne współczynniki rozszerzalności. Dlatego połączenia między profilem a stopą muszą mieć luz kompensacyjny, a przy dłuższych odcinkach profili stosuje się łączniki z możliwością przesunięcia tak, by kompen­sować ruchy termiczne. Przemyślana estetyka to także spójność kolorystyczna elementów widocznych z ziemi i schludne ułożenie przewodów.

Decydując o wyglądzie instalacji, warto rozważyć także wpływ cienia i efektu obramowania modułów; nisko profilowe systemy montażowe pozwalają na mniejsze kontrasty świetlne i lepsze wtopienie w linie dachu, a odpowiednie maskownice i obróbki końcowe dają efekt „fabrycznej” integracji z pokryciem.

Uszczelnienia i podkłady dla szczelności

Kluczowe informacje: szczelność punktów mocowania to kombinacja materiałów (EPDM, butyl, masy uszczelniające) i technologii aplikacji, gdzie jakość podkładów i ich odporność UV decyduje o trwałości rozwiązania; ważne jest stosowanie elementów o deklarowanej żywotności co najmniej 20 lat. Podkładki EPDM o szerokości 30–50 mm i grubości 3–5 mm chronią powłokę blachy przed lokalnym odkształceniem i tworzą barierę przeciwwilgociową, a taśmy butylowe stosuje się pod stopami mocowań i pod zamkami obróbek dachowych dla długotrwałej szczelności. W newralgicznych miejscach, jak przejścia kablowe i połączenia profili przy koszach i narożnikach, stosuje się masy poliuretanowe lub hybrydowe o dobrej przyczepności do powłok lakierniczych i odporności na promieniowanie UV.

Wybór materiałów uszczelniających wpływa też na konserwację: taśmy butylowe wymagają od razu prawidłowego przygotowania powierzchni (odtłuszczenie, osuszenie), a masy uszczelniające powinny być aplikowane zgodnie z zaleceniami producenta, zwykle przy temperaturach powyżej 5°C; nieprawidłowa aplikacja prowadzi do odparzeń i utraty właściwości. Z punktu widzenia eksploatacji warto przewidzieć miejsca inspekcyjne i prowizoryczne obróbki, które ułatwią ewentualne naprawy bez rozbierania całej konstrukcji.

Podkłady i uszczelki mają też znaczenie przy montażu bezinwazyjnym — właściwie dobrane EPDM i taśmy butylowe pozwalają uniknąć penetracji pokrycia, a jednocześnie utrzymać trwałość i szczelność punktów mocowania na poziomie porównywalnym z tradycyjnymi obróbkami dachowymi.

Wsparcie techniczne, certyfikaty i trwałość

Kluczowe informacje: systemy montażowe i komponenty fotowoltaiczne powinny posiadać odpowiednie certyfikaty (np. deklaracje zgodności z normami EN, certyfikaty komponentów zgodne z IEC) oraz dokumentację wytrzymałościową, a producent konstrukcji zwykle deklaruje gwarancję 10 lat, podczas gdy moduły mają typowo 10 lat gwarancji na produkt i 25 lat na moc. Dla elementów konstrukcyjnych istotne są deklaracje zgodności z normami dotyczącymi materiałów i wykonania, takim jak PN-EN (statyka, korozja) oraz klasy korozyjne; stal nierdzewna A4 i anodyzowane aluminium to standardy, które wydłużają trwałość do kilkudziesięciu lat. Moduły, inwertery i elementy montażowe poddawane są testom mechanicznym i klimatycznym (np. testy obciążeń mechanicznych i odporności na sól i mgłę), a dokumenty z testów i deklaracje materiałowe powinny być załączone do projektu.

Wsparcie techniczne na etapie projektu i montażu ma realny wpływ na trwałość instalacji; dobre biuro projektowe lub inżynier może ograniczyć liczbę punktów kotwienia, zoptymalizować przebieg kabli i dopasować konstrukcję, co zmniejszy koszty eksploatacji. Warto wymagać od wykonawcy przedstawienia obliczeń statycznych oraz instrukcji montażu dla stosowanych mocowań; brak takich dokumentów jest czerwonym sygnałem, że instalacja może być wykonywana z naruszeniem standardów. Regularne przeglądy co 2–3 lata i kontrola uszczelek po sezonach zimowych i burzowych pomagają utrzymać szczelność i sprawność systemu przez lata.

Pytania i odpowiedzi: instalacja fotowoltaiczna na dachu pokrytym blachodachówką

• Pytanie: Jakie są możliwości montażu PV na blachodachówce?

  Odpowiedź: Istnieją systemy mocowań wykonane z profili aluminiowych i łączników ze stali nierdzewnej, które umożliwiają montaż bezinwazyjny lub lekkie przystosowanie do pokrycia, przy zachowaniu szczelności i minimalnego nacisku na dach.

• Pytanie: Jak dobrać system mocowań do rodzaju pokrycia?

  Odpowiedź: Wybór zależy od kąta nachylenia i konstrukcji dachu, rodzaju blachodachówki oraz nośności. Ważny jest projekt dopasowania do specyfiki pokrycia i zastosowanie odpowiednich uszczelek.

• Pytanie: Czy moduły PV mogą być ułożone pionowo i poziomo na dachówce?

  Odpowiedź: Tak, dostępne są warianty montażowe umożliwiające ustawienie modułów w orientacji pionowej i poziomej, a w niektórych konfiguracjach także układy krzyżowe.

• Pytanie: Jak zapewnić szczelność i trwałość instalacji PV na blachodachówce?

  Odpowiedź: Stosuje się uszczelnienia EPDM lub butyl, dedykowane podkładki i odpowiednie mocowania, projektując system tak, aby minimalizować nacisk na pokrycie i utrzymać szczelność.
