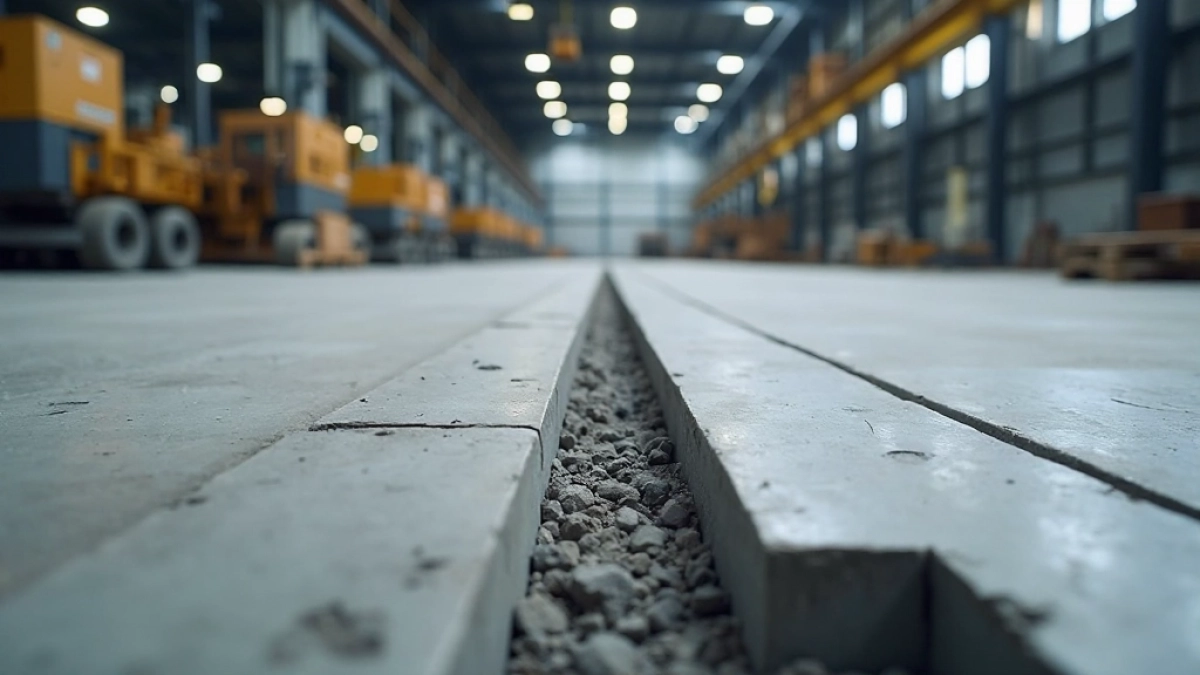

Dylatacje posadzek przemysłowych: rodzaje i rola

Dylatacje posadzek przemysłowych to kluczowy element, który zapobiega pękaniu betonu pod wpływem zmian temperatury i skurczu. W halach produkcyjnych, gdzie ciężkie maszyny i pojazdy generują ogromne obciążenia, szczeliny dylatacyjne pozwalają na kontrolowane ruchy nawierzchni, zapewniając długoterminową trwałość. Artykuł omówi rolę tych szczelin w wytrzymałości podłóg, ich podstawowe typy, w tym skurczowe, robocze i konstrukcyjne, a także zasady projektowania i wykonania. Zrozumiesz, jak trapezowe zazębienia czy sinusoidalne profile minimalizują ryzyko uszkodzeń, co jest niezbędne w obiektach o wysokim natężeniu ruchu.

• Rola dylatacji w trwałości posadzek przemysłowych
• Podstawowe rodzaje szczelin dylatacyjnych w posadzkach
• Szczeliny skurczowe w betonowych posadzkach przemysłowych
• Dylatacje robocze w obiektach przemysłowych
• Dylatacje konstrukcyjne posadzkach betonowych
• Projektowanie rozmieszczenia dylatacji przemysłowych
• Wykonanie i zabezpieczenie szczelin dylatacyjnych
• Często zadawane pytania o dylatacje posadzek przemysłowych

Rola dylatacji w trwałości posadzek przemysłowych

W posadzkach przemysłowych beton naturalnie rozszerza się i kurczy pod wpływem temperatury. Bez dylatacji te ruchy powodują niekontrolowane pęknięcia, które osłabiają całą strukturę. Szczeliny dylatacyjne absorbują te naprężenia, dzieląc płytę na mniejsze pola, co zwiększa odporność na obciążenia mechaniczne. W halach z wózkami widłowymi czy maszynami, trwałość posadzki zależy właśnie od takiego podziału. Prawidłowo wykonane dylatacje przedłużają żywotność nawierzchni nawet o kilkadziesiąt lat.

Obciążenia termiczne w zakładach produkcyjnych mogą sięgać różnic 20-30°C między dniem a nocą. Beton o grubości 15-20 cm reaguje na to skurczem, generując siły rozciągające do 2-3 MPa. Dylatacje redukują te siły, zapobiegając rysom głębszym niż 1 mm. W efekcie podłoga zachowuje równość powierzchni, co jest kluczowe dla precyzyjnego transportu towarów. Bez nich naprawy stają się kosztowne, często przekraczające 100 zł/m².

Dylatacje chronią też przed chemicznymi czynnikami, jak oleje czy kwasy w warsztatach. Szczeliny wypełnione elastycznymi masami uszczelniają nawierzchnię, uniemożliwiając wnikanie substancji. To minimalizuje korozję zbrojenia i erozję betonu. W obiektach spożywczych dylatacje zapewniają higienę, ograniczając gromadzenie się brudu. Ich rola wykracza poza mechanikę to podstawa bezpieczeństwa pracowników.

Przeczytaj również o Dylatacja paneli w drzwiach

Analiza wytrzymałościowa

Badania pokazują, że posadzki bez dylatacji pękają w 70% przypadków w pierwszym roku eksploatacji. Z dylatacjami wskaźnik ten spada poniżej 10%. Siły działające na beton, takie jak skurcz suszarniczy, osiągają 0,05-0,1% objętości. Szczeliny o szerokości 4-6 mm kompensują te zmiany. W praktyce to one decydują o spełnieniu norm PN-EN 13813 dla posadzek betonowych.

Trwałość posadzki mierzy się cyklem obciążeniowym do 10^6 przejazdów wózków widłowych. Dylatacje rozkładają te cykle równomiernie, unikając koncentracji naprężeń. W dużych halach o powierzchni ponad 1000 m² ich brak prowadzi do falistości podłogi powyżej 3 mm/m. Zabezpieczone szczeliny utrzymują płaskość na poziomie 2 mm/m przez dekady.

Podstawowe rodzaje szczelin dylatacyjnych w posadzkach

Szczeliny dylatacyjne dzielą się na trzy główne kategorie: skurczowe, robocze i konstrukcyjne. Każda odpowiada na specyficzne naprężenia w betonie przemysłowym. Skurczowe powstają podczas twardnienia mieszanki, robocze na styku z innymi elementami, a konstrukcyjne dzielą płytę na sekcje. Wybór zależy od grubości posadzki i obciążeń dla 15 cm betonu stosuje się je co 4-6 m. To podstawy, które zapewniają integralność całej nawierzchni.

Powiązany temat Co ile dylatacja na panelach

W posadzkach o wysokiej wytrzymałości na ściskanie, powyżej 30 MPa, szczeliny muszą być precyzyjnie rozmieszczone. Szerokość typowo wynosi 3-8 mm, głębokość do 1/3 grubości płyty. Materiały wypełniające, jak poliuretan, elastycznie reagują na ruchy do 5 mm. W halach logistycznych te szczeliny minimalizują wibracje od pojazdów. Ich projektowanie opiera się na normach Eurokodu 2.

• Identyfikuj typ naprężenia: termiczne, skurczowe czy strukturalne.
• Dobierz szerokość: 4 mm dla małych ruchów, 6 mm dla dużych zmian temperatury.
• Umieść w miejscach słabych: przy ścianach lub słupach.
• Zabezpiecz wypełnieniem: silikonem lub pianką dla szczelności.
• Sprawdź po wylaniu: upewnij się, że nie ma mostkowania betonu.

Różnice między rodzajami wpływają na koszty skurczowe są najtańsze, poniżej 20 zł/mb, konstrukcyjne droższe o 50%. W obiektach z agresywnymi substancjami chemicznymi preferuje się szczeliny z profilami aluminiowymi. To one decydują o funkcjonalności podłogi w codziennym użytku. Wybór niewłaściwy prowadzi do przedwczesnego zużycia.

Porównanie rodzajów

Tabela ilustruje, jak dostosować szczeliny do potrzeb. W praktyce skurczowe dominują w małych halach, robocze przy maszynach. Konstrukcyjne stosuje się w dużych przestrzeniach. To wszechstronne podejście zapewnia optymalną trwałość.

Sprawdź Dylatacja paneli co to jest

Szczeliny skurczowe w betonowych posadzkach przemysłowych

Szczeliny skurczowe powstają, by kontrolować kurczenie się betonu podczas suszenia. W posadzkach przemysłowych o grubości 10-20 cm skurcz ten wynosi 0,02-0,04%. Nacięcia wykonuje się piłą po wstępnym stwardnieniu, co zapobiega przypadkowym pęknięciom. Szerokość 3-5 mm wystarcza na ruchy do 2 mm. W halach z ruchem pieszym to one utrzymują gładkość powierzchni.

Proces twardnienia betonu trwa 7-28 dni, w tym czasie objętość maleje o 0,1%. Bez szczelin naprężenia rozciągające przekraczają 1,5 MPa, powodując rysy. Nacięcia co 4-5 m dzielą płytę na pola o powierzchni 20-25 m². Wypełnienie pianką PE chroni przed zabrudzeniami. To proste rozwiązanie wydłuża żywotność o 20-30%.

• Przygotuj beton: wylej równomiernie, unikaj segregacji kruszywa.
• Czekaj na stwardnienie: 12-24 godziny przed cięciem.
• Użyj piły diamentowej: tnij na głębokość 1/4 grubości.
• Wypełnij szczelinę: elastycznym materiałem o twardości Shore A 40.
• Sprawdź integralność: upewnij się, że beton nie wypełnił nacięcia.

W warunkach wilgotnych skurcz wzrasta o 50%, więc szczeliny muszą być głębsze. W posadzkach zbrojonych siatką nacięcia omijają pręty. To minimalizuje ryzyko korozji. W dużych zakładach takie szczeliny redukują koszty napraw o połowę.

Szczeliny skurczowe różnią się od innych brakiem pełnego przebicia płyty. Ich elastyczność pozwala na adaptację do wibracji maszyn. W obiektach chemicznych wypełnia się je epoksydem dla odporności. To klucz do bezawaryjnej eksploatacji przez lata.

Optymalna głębokość nacięć

Głębokość 30% grubości zapobiega propagacji rys. Dla 15 cm posadzki to 4,5 cm. Badania wskazują, że mniejsza głębokość zwiększa ryzyko o 40%. Wybór zależy od wilgotności powietrza powyżej 80% tnij głębiej. To precyzyjne podejście zapewnia stabilność.

Dylatacje robocze w obiektach przemysłowych

Dylatacje robocze oddzielają posadzkę od ścian, słupów czy cokołów. Pozwalają na niezależne ruchy termiczne elementów budowlanych. W halach o długości powyżej 20 m szerokość 10-15 mm kompensuje rozszerzalność do 0,5 mm/m. Profile z PVC lub aluminium zapobiegają tarciu. To niezbędne w miejscach styku z instalacjami.

W obiektach z maszynami ciężkimi dylatacje robocze absorbują wibracje do 5 Hz. Bez nich naprężenia kumulują się, prowadząc do odspajania betonu. Umieszcza się je co 6-8 m wzdłuż obwodu. Wypełnienie silikonem o wydłużeniu 300% zapewnia szczelność. W magazynach to one chronią przed pyłem i wilgocią.

• Zmierz rozszerzalność: oblicz na podstawie współczynnika 10^-5 /°C dla betonu.
• Wyznacz szerokość: dodaj 2 mm rezerwy na ruchy sejsmiczne.
• Zainstaluj profile: przymocuj dyble co 30 cm.
• Wypełnij elastycznie: materiałem odpornym na UV i chemikalia.
• Testuj po montażu: sprawdź szczelność pod ciśnieniem 0,1 MPa.
• Monitoruj: co rok mierz ruchy dla korekty.

W starszych budynkach dylatacje robocze modernizuje się trapezowymi zazębieniami. To zwiększa nośność na ścinanie o 25%. W halach spożywczych profile ze stali nierdzewnej zapobiegają korozji. Ich rola w bezpieczeństwie jest nieoceniona.

Dylatacje te różnią się od skurczowych pełnym przebiciem. Szerokość 12 mm wystarcza na różnice temperatur 40°C. W połączeniu z podkładem izolacyjnym minimalizują mostkowanie ciepła. To praktyczne rozwiązanie dla dynamicznych środowisk.

Zastosowanie w instalacjach

Przy rurach i kanałach dylatacje robocze mają kształt sinusoidalny dla lepszej absorpcji. Głębokość 100% grubości płyty zapewnia izolację. W fabrykach chemicznych to one chronią przed wyciekami. Wybór profilu zależy od obciążenia dla 5 t/m² aluminiowy wystarcza.

Dylatacje konstrukcyjne posadzkach betonowych

Dylatacje konstrukcyjne dzielą dużą płytę na mniejsze pola, by kontrolować naprężenia rozciągające. W posadzkach o powierzchni ponad 500 m² rozmieszcza się je co 5-7 m. Szerokość 6-8 mm pozwala na ruchy do 4 mm. To podstawa projektowania w halach z ciężkim sprzętem. Bez nich beton pęka losowo, osłabiając nośność.

Konstrukcyjne szczeliny przenoszą siły ścinające dzięki zazębieniom. Trapezowe formy zwiększają wytrzymałość o 30% w porównaniu do prostych. W zbrojonych posadzkach omijają one pręty o średnicy 8-10 mm. Wypełnienie poliuretanem o moduł sprężystości 1 MPa zapewnia elastyczność. To klucz do integralności w dużych obiektach.

• Oblicz pola: maksymalnie 36 m² na sekcję dla betonu C25/30.
• Projektuj kształt: sinusoidalny dla obciążeń dynamicznych.
• Wylewaj sekcjami: co 24 godziny, z przerwą na dylatację.
• Wzmocnij brzegi: siatką zbrojeniową na głębokość 5 cm.
• Zabezpiecz: profilem z neoprenu dla wodoszczelności.

W warunkach sejsmicznych dylatacje te poszerza się do 10 mm. Badania wskazują, że pola 6x6 m redukują naprężenia o 50%. W portach czy magazynach to one wytrzymują tysiące cykli załadunku. Ich precyzja decyduje o ekonomii budowy.

Różnica od roboczych polega na przenoszeniu obciążeń poprzecznych. Zazębienia trapezowe symulują ciągłą płytę. W posadzkach na gruncie dylatacje sięgają podłoża dla stabilności. To zaawansowane rozwiązanie dla wymagających środowisk.

Nośność zazębionych szczelin

Trapezowe dylatacje przenoszą do 20 kN/m siły poziome. Sinusoidalne do 15 kN/m przy mniejszych ruchach. Wybór zależy od pojazdów dla wózków 3 t sinusoidalny wystarcza. To optymalizuje koszty bez utraty wytrzymałości.

Projektowanie rozmieszczenia dylatacji przemysłowych

Projektowanie zaczyna się od analizy obciążeń i warunków środowiskowych. Dla hali 50x50 m dylatacje konstrukcyjne co 6 m tworzą siatkę 8x8 pól. Szerokość dostosowuje się do współczynnika rozszerzalności betonu, 10^-5 /°C. Oprogramowanie jak Robot Structural pomaga symulować naprężenia. To krok po kroku prowadzi do zrównoważonej nawierzchni.

Norma PN-EN 1992-1-1 wymaga, by pola nie przekraczały 36 m². W strefach z maszynami gęstsze rozmieszczenie co 4 m minimalizuje wibracje. Uwzględnij podłoże na glinie dylatacje szersze o 20%. Projekt musi integrować zbrojenie i izolację. To zapewnia spełnienie wymagań prawnych.

• Oceń teren: zmierz wilgotność i temperaturę gruntu.
• Oblicz naprężenia: użyj wzoru α·ΔT·L dla ruchów termicznych.
• Narysuj siatkę: ortogonalną dla prostych hal, nieregularną przy słupach.
• Dostosuj do użytku: gęściej w strefach ruchu pojazdów.
• Zweryfikuj: symulacją FEM dla sił powyżej 2 MPa.
• Dokumentuj: z rysunkami i specyfikacją materiałów.

W dużych projektach dylatacje integruje się z systemami odpływowymi. Szerokość 7 mm wystarcza na ΔT=25°C. Koszt projektowania to 5-10% budżetu, ale oszczędza na naprawach. To inwestycja w długoterminową funkcjonalność.

Rozmieszczenie wpływa na ekonomię zbyt gęste zwiększa koszty o 15%. W halach z temperaturą stałą dylatacje rzadsze. Symulacje pokazują, że siatka 5x5 m redukuje rysy o 60%. To precyzyjne planowanie dla sukcesu.

Symulacja kosztów

Użyj wykresu do wizualizacji zależności gęstości dylatacji od powierzchni hali.

Wykres pokazuje spadek jednostkowego kosztu przy większych powierzchniach. Dla 1000 m² optymalna gęstość to co 6 m. To pomaga w decyzjach budżetowych.

Wykonanie i zabezpieczenie szczelin dylatacyjnych

Wykonanie dylatacji zaczyna się od przygotowania formy lub nacięcia. Dla konstrukcyjnych wylewa się beton sekcjami, zostawiając przerwę 6 mm. Użyj szablonów z pianki dla precyzji. Po stwardnieniu czyść szczelinę sprężonym powietrzem. To podstawa trwałego zabezpieczenia w warunkach przemysłowych.

Zabezpieczenie polega na wypełnieniu elastycznymi masami. Poliuretan o adhezji 1,5 MPa przylega do betonu. Dla chemikaliów epoksyd o twardości 80 Shore D. Szerokość wypełnienia 4-10 mm, głębokość 80% szczeliny. W halach z ruchem pojazdów profile metalowe wzmacniają brzegi. To chroni przed erozją.

• Przygotuj powierzchnię: usuń luźne cząstki i kurz.
• Wybierz materiał: na podstawie obciążeń, np. silikon dla temperatur -20 do +80°C.
• Wypełnij: wstrzyknij pod ciśnieniem 0,2 MPa dla szczelności.
• Utwardź: czekaj 24 godziny przed obciążeniem.
• Sprawdź: wizualnie i testem na penetrację wody.
• Konserwuj: czyść co 6 miesięcy, wymieniaj co 5 lat.

Wykonanie trapezowych zazębień wymaga form z drewna lub plastiku. Głębokość 5 cm zapewnia zazębienie. W posadzkach na piasku dylatacje sięgają podłoża dla stabilności. To minimalizuje osiadanie różnicowe.

Sinusoidalne formy wycina się frezarką po wylaniu. Amplituda 10 mm absorbuje ruchy boczne. W obiektach wilgotnych impregnacja hydrofobowa chroni wypełnienie. To kompleksowe podejście do trwałości.

Techniki wypełniania

Wstrzykiwanie pianki ekspandującej wypełnia nieregularne szczeliny. Rozszerza się o 200%, uszczelniając. Dla precyzji ręczne dozowanie. W dużych projektach maszyny automatyczne oszczędzają 30% czasu. To nowoczesne metody dla efektywności.

Zabezpieczenie przed UV wymaga mas z inhibitorami. W halach otwartych to wydłuża żywotność o 50%. Regularne inspekcje wykrywają zużycie wcześnie. To dbałość o detale decyduje o sukcesie.

Często zadawane pytania o dylatacje posadzek przemysłowych

• Co to są dylatacje posadzek przemysłowych?

  Dylatacje posadzek przemysłowych to szczeliny dylatacyjne w posadzkach betonowych, które umożliwiają rozszerzanie i kurczenie się nawierzchni pod wpływem zmian temperatury, skurczu betonu czy obciążeń mechanicznych. Ich rolą jest zapewnienie trwałości i zapobieganie niekontrolowanemu pękaniu płyty podłogi, co jest kluczowe dla utrzymania integralności konstrukcji w warunkach przemysłowych.

• Dlaczego dylatacje są niezbędne w posadzkach przemysłowych?

  Dylatacje są niezbędne, ponieważ beton podczas twardnienia ulega skurczowi, a pod wpływem sił termicznych i mechanicznych może pękać. Szczeliny te minimalizują ryzyko powstawania niekontrolowanych rys, co pozwala spełnić rygorystyczne wymagania prawne i techniczne dotyczące równości powierzchni, rysoodporności oraz odporności na obciążenia chemiczne i termiczne. Bez nich naprawy uszkodzeń byłyby kosztowne i trudne w warunkach eksploatacji przemysłowej.

• Jakie są podstawowe rodzaje szczelin dylatacyjnych w posadzkach przemysłowych?

  W posadzkach przemysłowych stosuje się trzy podstawowe rodzaje szczelin dylatacyjnych: dylatacje skurczowe, termiczne i konstrukcyjne. Są one dostosowane do specyfiki obciążeń i warunków eksploatacji, np. trapezowe zazębienia lub sinusoidalne formy, które zapewniają stabilność i minimalizują punkty słabości, jednocześnie uwzględniając aspekty ekonomiczne projektu.

• Jak prawidłowo wykonać dylatacje w posadzce przemysłowej?

  Prawidłowe wykonanie dylatacji wymaga precyzyjnego projektowania wymiarów i rozmieszczenia szczelin, aby siły działające na nawierzchnię nie przekraczały wytrzymałości betonu. Należy uwzględnić wibracje maszyn, agresywne substancje chemiczne oraz długoterminową odporność. Zaleca się stosowanie form zazębiających, takich jak trapezowe czy sinusoidalne, co zapobiega lokalnym uszkodzeniom i zapewnia ogólną trwałość posadzki.
