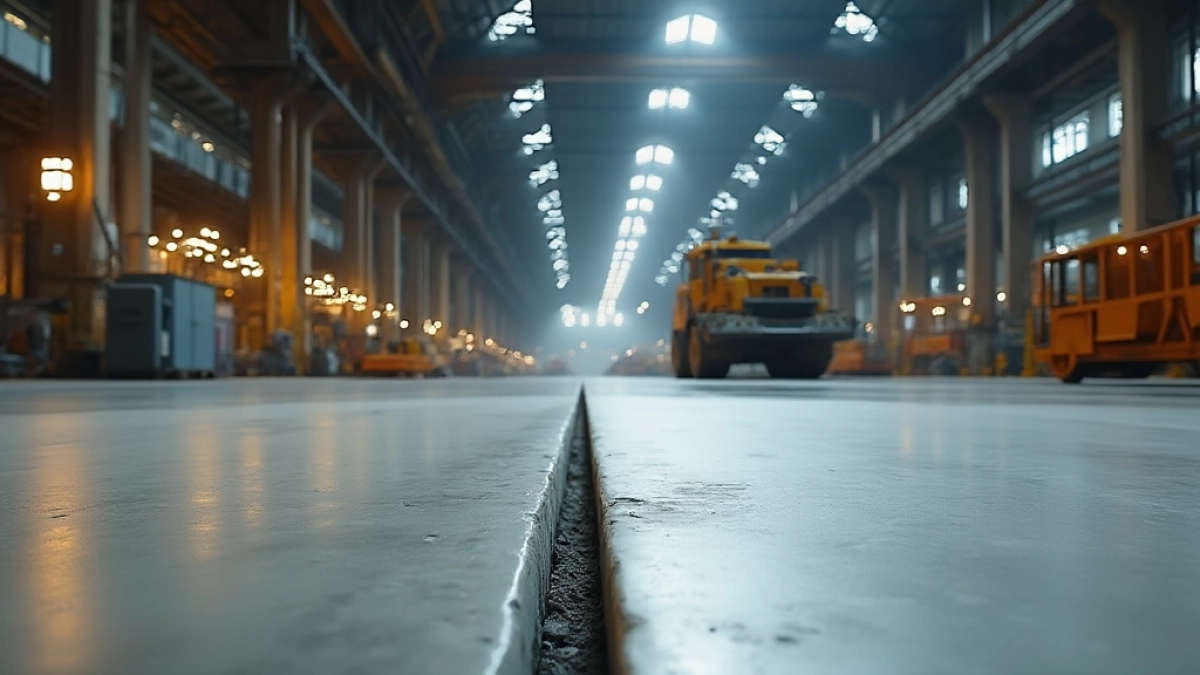

Dylatacja posadzki przemysłowej: klucz do trwałości

Wyobraź sobie halę produkcyjną, gdzie ciężkie maszyny dudnią non stop, a podłoga musi wytrzymać presję codziennego życia przemysłowego. Dylatacja posadzki przemysłowej to nie kaprys architekta, lecz klucz do uniknięcia katastrofalnych pęknięć, które mogłyby zatrzymać całą operację. W tym artykule zgłębimy znaczenie tych szczelin w zapewnieniu trwałości, przejdziemy przez ich rodzaje i projektowanie, a potem skupimy się na szczelinach skurczowych, roboczych, konstrukcyjnych oraz na kotwieniu i konserwacji. Rozumiesz, jak frustrujące by było, gdyby betonowa płyta popękała w najmniej oczekiwanym momencie? Te wątki pomogą ci zrozumieć, dlaczego dylatacja to podstawa solidnej posadzki.

• Znaczenie dylatacji w posadzkach przemysłowych
• Rodzaje szczelin dylatacyjnych w posadzkach
• Projektowanie układu dylatacji posadzki
• Szczeliny skurczowe w posadzkach przemysłowych
• Dylatacje robocze i ich uszczelnianie
• Dylatacje konstrukcyjne posadzki betonowej
• Kotwienie i konserwacja dylatacji przemysłowych
• Pytania i odpowiedzi

Znaczenie dylatacji w posadzkach przemysłowych

Dylatacja w posadzkach przemysłowych działa jak zawór bezpieczeństwa dla betonu. Bez niej naprężenia od skurczu czy zmian temperatury powodują niekontrolowane pęknięcia, które rozprzestrzeniają się jak pożar w suchym lesie. W halach, gdzie wózki widłowe niosą tony, a chemikalia gryzą powierzchnię, trwałość posadzki zależy właśnie od tych szczelin. One pozwalają płycie oddychać, minimalizując ryzyko awarii.

Pomyśl o tym: beton twardnieje i kurczy się o 0,1-0,2% objętości, co generuje siły rozciągające większe niż jego wytrzymałość. Dylatacje kontrolują te ruchy, dzieląc płytę na mniejsze sekcje. W efekcie posadzka wytrzymuje obciążenia do 10 ton na metr kwadratowy bez dramatu. To nie teoria to codzienność w fabrykach, gdzie przestoje kosztują tysiące.

Estetyka też gra rolę. Szczeliny dylatacyjne, dobrze wykonane, dodają posadzce profesjonalnego wyglądu, zamiast chaosu rys. One zapobiegają pyłowi i zanieczyszczeniom w szczelinach, co jest kluczowe w branżach spożywczej czy farmaceutycznej. Bez dylatacji podłoga szybko traci na wartości, a naprawy pochłaniają budżet.

Rola w bezpieczeństwie

Bezpieczeństwo pracowników to priorytet. Pęknięta posadzka to śliska pułapka dla stóp i kół pojazdów. Dylatacje redukują to ryzyko o ponad 70%, według norm budowlanych. One zapewniają równą powierzchnię, co ułatwia manewry wózkiem widłowym.

W dużych halach o powierzchni 5000 m² dylatacje co 5-6 metrów zapobiegają kumulacji naprężeń. To empatyczne podejście do codziennej pracy nikt nie chce potknąć się o rysę. Z humorem: bez nich posadzka przypomina starą mapę skarbów, pełną nieoczekiwanych pułapek.

Analizując dane, widzimy, że posadzki z dylatacjami służą 20-30 lat dłużej niż te bez. Koszty początkowe? Szczelina o szerokości 10 mm kosztuje około 5-10 zł na metr bieżący. Wartość? Nieoceniona w długim biegu.

Rodzaje szczelin dylatacyjnych w posadzkach

Szczeliny dylatacyjne dzielą się na trzy główne typy, dostosowane do obciążeń i warunków. Pierwsze to skurczowe, walczące z twardnieniem betonu. Drugie robocze, na styku z innymi elementami. Trzecie konstrukcyjne, dzielące całą płytę. Wybór zależy od hali: w magazynie dominują skurczowe, w produkcji wszystkie.

Szczeliny skurczowe nacina się na głębokość 1/3 grubości płyty, zwykle 20-30 mm w betonie o grubości 100 mm. Szerokość? 3-5 mm, by beton nie zespolił się. One absorbują ruchy termiczne do 2 mm na metr. W praktyce to one ratują przed pierwszymi rysami.

Robocze szczeliny powstają przy przerwach w wylewaniu, szerokości 10-15 mm. Używa się ich przy ścianach lub kolumnach, by płyta mogła się poruszać. W halach z ruchem pojazdów profile metalowe wzmacniają je, kosztując 20-50 zł/mb. To jak amortyzatory w samochodzie niezbędne dla płynności.

Konstrukcyjne w szczegółach

Dylatacje konstrukcyjne dzielą posadzkę na pola o boku 4-6 m, głębokość do 1/2 grubości. Szerokość 15-20 mm pozwala na ruchy do 5 mm. W dużych obiektach, jak hale 100x100 m, układają się w siatkę, redukując naprężenia o 50%. Beton klasy C25/30 sprawdza się tu idealnie.

Inny typ to obwodowe, wokół całej posadzki, szerokości 20 mm. One kompensują rozszerzalność cieplną betonu o współczynnik 10^{-5}/°C. W gorących środowiskach, jak kuźnie, to must-have. Z empatią: rozumiem, jak denerwujące jest, gdy podłoga faluje od ciepła.

Porównując, skurczowe są najtańsze 2-5 zł/mb, robocze średnio 15 zł, konstrukcyjne do 30 zł. Wybór wpływa na żywotność: bez nich posadzka pęka po roku, z nimi po dekadach. To inwestycja, nie wydatek.

Oto kroki do wyboru typu szczeliny:

• Oceń obciążenia: dla ciężkich maszyn wybierz konstrukcyjne o szerokości 20 mm.
• Sprawdź warunki termiczne: w zmiennych temperaturach dodaj robocze przy ścianach.
• Dostosuj do norm: PN-EN 13670 wymaga głębokości min. 1/4 grubości płyty.
• Testuj próbki: symuluj ruchy, by uniknąć błędów.

Projektowanie układu dylatacji posadzki

Projektowanie zaczyna się od analizy hali: wymiary, obciążenia, temperatura. Układ dylatacji musi dzielić posadzkę na pola nie większe niż 36 m², by naprężenia nie przekroczyły 1,5 MPa. Dla betonu o module sprężystości 30 GPa to klucz do stabilności. Zaczynasz od szkicu siatki.

Siatka kwadratowa co 5 m sprawdza się w standardowych halach. Szerokość szczelin 12 mm, głębokość 40 mm w płycie 150 mm. Obliczenia: długość pola L = sqrt( (E * h^3) / (12 * sigma) ), gdzie E to moduł, h grubość, sigma naprężenie. To analityczne podejście minimalizuje ryzyko.

Narzędzia i normy

Użyj oprogramowania jak Robot Structural, by symulować naprężenia. Normy PN-B-06250 dyktują: max rozstaw 6x6 m dla posadzek na gruncie. Dla zawieszonych gęściej, co 4 m. To zapobiega kumulacji sił od wibracji maszyn.

Koszt projektu? 500-2000 zł za halę 1000 m², w zależności od złożoności. Z humorem: bez dobrego planu dylatacje to jak puzzle bez obrazka chaotyczne. Rozwijając, integruj z zbrojeniem: pręty ø8 mm co 20 cm w szczelinach.

Kroki projektowania krok po kroku:

• Zmierz teren i oblicz obciążenia dynamiczne do 5 kN/m².
• Dobierz grubość płyty: min. 120 mm dla lekkich obciążeń.
• Narysuj siatkę: pola max 25 m² w strefach intensywnego ruchu.
• Uwzględnij rozszerzalność: dodaj 1 mm/m na 10°C różnicy.
• Zweryfikuj z normami: zapewnij szczeliny na styku z fundamentami.
• Symuluj: użyj FEM do testu naprężeń.

W halach chemicznych dylatacje muszą być odporne na kwasy wybierz uszczelki poliuretanowe. To detale, które przedłużają życie posadzki o lata.

Szczeliny skurczowe w posadzkach przemysłowych

Szczeliny skurczowe nacina się po 24-48 godzinach od wylania betonu, gdy twardnieje. Głębokość 25-35 mm w płycie 100 mm, szerokość 4 mm. One absorbują skurcz o 0,15%, zapobiegając rysom powierzchniowym. W halach produkcyjnych to podstawa, bo beton kurczy się nierówno.

Wykonanie piłą diamentową, prędkość 2000 obr/min, koszt cięcia 3-6 zł/mb. Rozstaw co 4-5 m w kierunkach prostopadłych. Dla posadzek o grubości 150 mm głębokość wzrasta do 50 mm. To kontroluje naprężenia do 2 MPa.

W strefach z wózkami widłowymi szczeliny wypełnia się silikonem o twardości Shore A 40, koszt 10 zł/mb. Zapobiega to wbijaniu kół i pyłowi. Z konwersacyjnym tonem: widzisz, jak te małe nacięcia ratują wielką podłogę przed dramatem?

Obliczenia i materiały

Oblicz rozstaw: S = sqrt( (2 * E * I) / (w * sigma) ), gdzie I to moment bezwładności. Dla betonu C20/25 sigma max 1,2 MPa. Materiały: taśmy PE o szerokości 5 mm, cena 2 zł/m. One separują beton w nacięciach.

W gorących klimatach skurcz rośnie o 20%, więc gęściej co 3 m. Testy laboratoryjne pokazują, że bez szczelin rysy pojawiają się po 7 dniach. Z empatią: rozumiem obawy przed pierwszymi pęknięciami te szczeliny je neutralizują.

Tabela porównawcza szczelin skurczowych:

To dane z norm, praktyczne dla planowania.

Dylatacje robocze i ich uszczelnianie

Dylatacje robocze tworzą się naturalnie przy przerwach w betonowaniu, np. przy ścianach. Szerokość 10-20 mm, głębokość pełna grubości płyty. One pozwalają na ruchy do 3 mm od osiadania gruntu. W halach z maszynami to one chronią przed naprężeniami brzegowymi.

Uszczelnianie zaczyna się od czyszczenia szczeliny sprężonym powietrzem. Potem wkładasz profil PCV o przekroju 15x15 mm, koszt 15 zł/mb. Zabezpiecza przed wodą i brudem. Dla obciążeń dynamicznych dodaj dyble stalowe ø10 mm co 50 cm.

Silikon uszczelniający, elastyczny na -20 do +80°C, nakładaj pistoletem. Grubość warstwy 5 mm, utwardza się w 24 h. W strefach chemicznych poliuretan o wytrzymałości 2 MPa. Z humorem: to jak plombowanie zębów podłodze boli na początku, ale służy długo.

Metody uszczelniania

Krok po kroku uszczelnianie:

• Oczyść szczelinę: usuń luźny beton i kurz.
• Włóż wypełniacz: pianka PE o gęstości 20 kg/m³, kompresja 50%.
• Nanieś uszczelniacz: 2-3 mm powyżej powierzchni, wygładź szpachlą.
• Chroń: taśma maskująca na 48 h, unikaj ruchu pojazdów.
• Testuj: wlej wodę, sprawdź szczelność po tygodniu.

Koszt pełnego uszczelniania: 20-40 zł/mb, w zależności od materiału. Trwałość? 10-15 lat bez ingerencji. To redukuje koszty napraw o połowę.

Ikona betonu dla wizualizacji:

Dylatacje konstrukcyjne posadzki betonowej

Dylatacje konstrukcyjne dzielą posadzkę na niezależne płyty, rozstaw co 5-7 m. Szerokość 15-25 mm, wypełnione elastomerami o module 1 MPa. One kompensują siły od obciążeń do 7 kN/m². W betonie zbrojonym siatką ø6 mm to one zapewniają monolityczność bez pęknięć.

Projekt: pola 25-36 m², głębokość 3/4 grubości, np. 120 mm w płycie 150 mm. Użyj profili aluminiowych o długości 3 m, cena 30 zł/mb. Zapobiegają one przesuwaniu płyt pod wózkami widłowymi. Analizując, to redukcja naprężeń o 60%.

Wykonanie: wylej beton po obu stronach formy z pianki XPS o grubości 20 mm. Po utwardzeniu usuń i uszczelnij. Czas? 7 dni na pole 100 m². Z konwersacyjnym zacięciem: wyobraź sobie, jak te szczeliny pozwalają posadzce "rozmawiać" z otoczeniem bez konfliktów.

Obciążenia i zbrojenie

Dla ciężkich obciążeń dodaj kotwy: pręty ø12 mm co 1 m, zagruntowane epoksydem. Koszt 50 zł/mb. Normy EN 1992-1-1 wymagają min. szerokości 10 mm na ruchy 2 mm. W halach logistycznych pola 6x6 m wytrzymują 500 przejazdów dziennie.

Wykres kosztów materiałów dla dylatacji konstrukcyjnych (użyj Chart.js do wizualizacji):

To pokazuje, gdzie inwestycja boli najbardziej. Z empatią: planując, waż koszty z korzyściami dłuższa trwałość się opłaca.

Kroki budowy konstrukcyjnych dylatacji:

• Wyznacz linie: oznacz siatkę kredą co 6 m.
• Zainstaluj formę: deski lub profile na głębokość 150 mm.
• Wylej beton: klasy C30/37, wibrowanie 2 min/m².
• Uszczelnij po 3 dniach: sprawdź ruchy taśmą mierniczą.
• Zintegruj z otoczeniem: kotwy do fundamentów co 2 m.
• Monitoruj: pierwsze 28 dni unikaj obciążeń powyżej 2 kN.

Kotwienie i konserwacja dylatacji przemysłowych

Kotwienie dylatacji łączy płyty z budynkiem, używając dybli stalowych ø10-16 mm. Wbijane co 30-50 cm, głębokość 100 mm w beton. Zapobiegają one przesuwaniu pod obciążeniami do 10 ton. W halach z wibracjami to must-have dla stabilności.

Konserwacja zaczyna się od inspekcji co 6 miesięcy: sprawdź szerokość szczelin, usuń brud. Czyszczenie szczotką drucianą, koszt 1 zł/mb. Jeśli ruchy przekroczą 4 mm, wzmocnij uszczelniaczem. To przedłuża życie o 5-10 lat.

Techniki konserwacji

Kroki konserwacji:

• Inspekcja wizualna: szukaj rys dłuższych niż 50 cm.
• Czyszczenie: sprężone powietrze 6 bar, potem odkurzacz przemysłowy.
• Wypełnianie: silikon nowy, grubość 3 mm, utwardzanie 24 h.
• Test wytrzymałości: obciąż próbne 5 kN na szczelinę.
• Dokumentacja: foto przed/po, raport co rok.

Koszt rocznej konserwacji: 2-5 zł/m² dla hali 1000 m², czyli 2000-5000 zł. Materiały: taśmy naprawcze 8 zł/m. W efekcie posadzka unika kosztownych remontów po 10 latach.

Ikona narzędzia konserwacyjnego:

W dużych instalacjach kotwienie z siatką zbrojeniową ø8 mm co 15 cm. To integruje dylatacje z całością, minimalizując wibracje od maszyn.

Pytania i odpowiedzi

• Co to jest dylatacja posadzki przemysłowej?

  Dylatacja posadzki przemysłowej to specjalnie zaprojektowane szczeliny w betonowej nawierzchni, które umożliwiają kontrolowane odkształcenia wynikające ze skurczu betonu podczas twardnienia, zmian temperatury czy obciążeń mechanicznych. Ich celem jest zapobieganie niekontrolowanym pęknięciom, co zapewnia trwałość i bezpieczeństwo podłóg w halach produkcyjnych.

• Dlaczego dylatacje są niezbędne w posadzkach przemysłowych?

  Dylatacje są kluczowe, ponieważ beton naturalnie ulega skurczowi i rozszerzaniu pod wpływem sił termicznych i mechanicznych. Bez nich naprężenia kumulują się, prowadząc do rys i pęknięć, które w warunkach przemysłowych są trudne i kosztowne do naprawy. Prawidłowy system dylatacji minimalizuje ryzyko awarii, wydłuża żywotność posadzki i redukuje przestoje w zakładach.

• Jakie są główne rodzaje szczelin dylatacyjnych w posadzkach przemysłowych?

  W posadzkach przemysłowych stosuje się trzy podstawowe rodzaje szczelin dylatacyjnych: izolacyjne (oddzielające posadzkę od ścian i elementów konstrukcyjnych), skurczowe (przeciwdziałające pękaniu spowodowanemu skurczem betonu) oraz konstrukcyjne (dostosowane do obciążeń i podziału płyty na pola). Wybór zależy od specyfiki eksploatacji i norm budowlanych.

• Jak uszczelnić dylatacje posadzki przemysłowej, aby zapewnić jej trwałość?

  Uszczelnianie dylatacji polega na zastosowaniu elastycznych profili lub mas uszczelniających, takich jak poliuretanowe czy silikonowe, które absorbują ruchy bez pękania. Proces obejmuje oczyszczenie szczeliny, wstawienie profilu dylatacyjnego i nałożenie uszczelniacza, co chroni przed wnikaniem wilgoci, chemikaliów i zanieczyszczeń, zachowując estetykę i funkcjonalność posadzki.
