Jeśli rozważasz instalację paneli fotowoltaicznych, pewnie zastanawiasz się, co tak naprawdę wchodzi w ich skład, by działały sprawnie przez lata. Opowiem ci o kluczowych surowcach, jak krzem czysty krystalicznie, oraz domieszkach boru i fosforu, które nadają ogniwom zdolność produkcji prądu. Potem przejdziemy do struktury złącza P-N, sposobu łączenia ogniw w moduły, ochronnych powłok antyrefleksyjnych i szyb hartowanych. Na koniec akcesoria montażowe, które decydują o stabilności całej instalacji fotowoltaiki.

Co potrzebne do paneli fotowoltaicznych

Ogniwa fotowoltaiczne z krzemu

Krzem stanowi podstawowy budulec ogniw fotowoltaicznych, bo jego struktura krystaliczna idealnie nadaje się do przekształcania światła słonecznego w energię elektryczną. W produkcji paneli fotowoltaicznych stosuje się krzem o czystości przekraczającej 99,9999 procent, co minimalizuje straty i zwiększa wydajność. Proces zaczyna się od wydobycia kwarcu, z którego wytwarza się polikrzem w piecach łukowych. Ogniwa kroi się na cienkie płytki o grubości poniżej 0,3 milimetra, by zmaksymalizować wychwytywanie fotonów.

W przypadku monokrystalicznego krzemu, który dominuje w wysokiej klasy panelach, pojedynczy kryształ ciągnie się w procesie Czochralskiego, dając najwyższą sprawność do 22 procent. Polikrystaliczny krzem, tańszy w produkcji, osiąga około 18 procent, ale nadal wystarcza do większości domowych instalacji. Wybór typu krzemu wpływa na liczbę modułów potrzebnych do pokrycia zapotrzebowania energetycznego dla domu zużywającego 4000 kWh rocznie wystarczy 10-12 paneli monokrystalicznych po 400 W.

Ogniwa z krzemu testuje się pod kątem defektów, by uniknąć spadku wydajności w eksploatacji. Certyfikaty IEC 61215 gwarantują odporność na warunki atmosferyczne przez 25 lat. Utrzymanie sprowadza się do okresowego czyszczenia, co przedłuża żywotność.

Może Cię zainteresować też ten artykuł Odstępy między rzędami paneli fotowoltaicznych kalkulator

Domieszki boru i fosforu w panelach PV

Bór i fosfor to domieszki, które nadają krzemowi właściwości półprzewodnikowe w panelach PV. Bór wprowadza się do jednej warstwy krzemu, tworząc obszar typu P z nadmiarem dziur elektronowych. Fosfor z kolei domieszkowuje drugą warstwę, generując elektrony w obszarze typu N. Ta równowaga umożliwia separację ładunków pod wpływem światła słonecznego.

Proces domieszkowania boru odbywa się dyfuzyjnie w temperaturze 900-1000 stopni Celsjusza, co trwa kilka godzin. Fosfor aplikuje się podobnie, ale z precyzyjną kontrolą stężenia, by uniknąć rekombinacji nośników. W produkcji stosuje się gazowe źródła, jak diboran dla boru i fosfina dla fosforu, zapewniając jednorodność.

Te domieszki decydują o prądzie zwarciowym paneli, który w standardowym ogniwie wynosi 9-10 A. W przypadku nadmiaru domieszek sprawność spada, dlatego producenci optymalizują stężenia na poziomie 10^15-10^16 atomów na cm sześcienny. Certyfikacja TÜV podkreśla jakość tych procesów.

Warto przeczytać także o Jaka taryfa przy fotowoltaice PGE

Podczas utrzymania instalacji unikaj chemikaliów, które mogłyby wypłukać domieszki z powierzchni ogniw.

Złącze P-N w strukturze krzemowej

Złącze P-N to serce struktury krzemowej w panelach fotowoltaicznych, gdzie następuje rozdzielenie elektronów i dziur. Pod wpływem fotonów energia wzbudza elektrony z pasma walencyjnego do przewodnictwa, tworząc prąd. Warstwa zubożona przy złączu zapobiega rekombinacji, kierując nośniki do elektrod.

Grubość złącza P-N wynosi zaledwie 0,5-1 mikrometr, co pozwala na szybką dyfuzję nośników. W panelach PERC złącze wzbogaca się o dielektryk, podnosząc sprawność o 1-2 procenty. Ta technologia dominuje w instalacjach domowych, gdzie liczy się każdy wat.

Przeczytaj również o Jaka taryfa przy fotowoltaice na starych zasadach

Napięcie otwarcia w złączu osiąga 0,6-0,7 V na ogniwo, mnożone przez 60-72 ogniw w module daje 30-50 V. W przypadku zacienienia diody bypass chronią złącze przed przegrzaniem. Utrzymanie polega na monitoringu spadków napięcia.

Połączenie ogniw w moduły PV

Połączenie ogniw w moduły PV odbywa się szeregowo i równolegle, by uzyskać pożądaną moc i napięcie. Standardowy moduł zawiera 60 ogniw w sześciu rzędach po 10, połączonych taśmami miedzianymi z cyną. Taśma busbarowa spaja grupy ogniw, minimalizując opory.

W technologii half-cut ogniwa tnie się na pół, redukując straty na zacienieniu o 75 procent. Połączenia lutuje się w atmosferze azotu, by uniknąć utleniania. Moduł o mocy 400 W produkuje rocznie 500-600 kWh w polskim klimacie.

  • Szeregowe połączenie zwiększa napięcie.
  • Równoległe prąd.
  • Diody blokujące chronią przed prądami wstecznymi.

Liczba modułów zależy od zużycia: dla 3000 kWh rocznie potrzeba 8-10 modułów po 400 W.

Powłoka antyrefleksyjna paneli

Powłoka antyrefleksyjna na panelach redukuje odbicie światła do poniżej 2 procent, zwiększając absorpcję. Zazwyczaj składa się z tlenku krzemu lub azotku krzemu, naniesionego metodą PECVD. Grubość warstwy dobiera się interferencyjnie dla długości fali 550 nm.

Wielowarstwowe powłoki osiągają współczynnik odbicia 1 procent, co przekłada się na 5-10 W więcej mocy na moduł. Powłoka musi wytrzymać erozję deszczem i piaskiem przez dekady. Certyfikaty potwierdzają jej trwałość.

Czyszczenie paneli usuwa osady, przywracając pełną skuteczność powłoki.

Szyba hartowana w panelach fotowoltaicznych

Szyba hartowana chroni ogniwa przed gradem i wiatrem, o grubości 3,2 mm i transmisji światła powyżej 91 procent. Hartowanie polega na nagłym schłodzeniu szkła po podgrzaniu do 650 stopni, co zwiększa wytrzymałość czterokrotnie. Powierzchnia ma niską chropowatość, redukując zabrudzenia.

W panelach ramkowych szyba uszczelnia się silikonem EVA, laminowanym pod ciśnieniem i ciepłem. Wytrzymuje obciążenie śniegiem do 5400 Pa. W przypadku bifacjalnych paneli szyba jest przezroczysta z obu stron.

Recykling szyb hartowanych osiąga 95 procent masy panelu po zakończeniu cyklu życia.

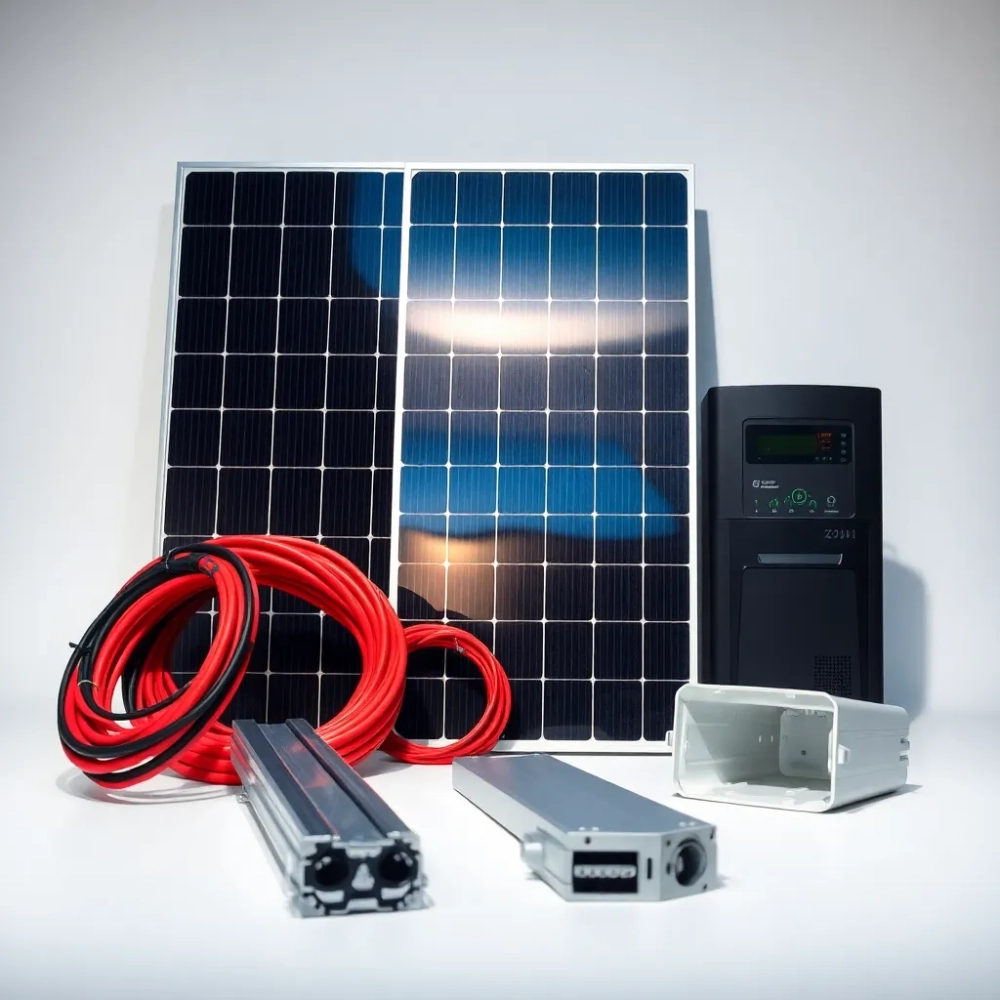

Akcesoria montażowe do paneli PV

Akcesoria montażowe zapewniają stabilność paneli PV na dachu lub gruncie, w tym szyny aluminiowe, zaciski końcowe i środkowe. Śruby ze stali nierdzewnej A2 łączą elementy, wytrzymując wiatr do 160 km/h. Systemy wentylowane podnoszą wydajność o 5-10 procent dzięki chłodzeniu.

oferuje praktyczne wskazówki dotyczące montażu paneli podczas remontu domu, co ułatwia integrację z istniejącą konstrukcją dachu. W takim przypadku liczba modułów dobiera się do powierzchni 1 kWp wymaga 5-6 m². Inwerter i okablowanie DC/AC to kolejne niezbędne elementy.

Certyfikacja ETN 002 gwarantuje bezpieczeństwo instalacji. Utrzymanie obejmuje coroczną inspekcję zacisków i uszczelek.

Pytania i odpowiedzi

  • Jakie surowce są potrzebne do produkcji paneli fotowoltaicznych?

    Podstawowym budulcem paneli fotowoltaicznych są ogniwa wykonane z krystalicznie czystego krzemu. Do tworzenia struktury półprzewodnikowej stosuje się domieszkowanie borem (typ P) i fosforem (typ N), co umożliwia powstanie złącza P-N odpowiedzialnego za generowanie prądu pod wpływem światła słonecznego.

  • Co wchodzi w skład modułu fotowoltaicznego?

    Pojedyncze ogniwa krzemowe łączy się w większe moduły fotowoltaiczne, które zwiększają moc i efektywność. Moduły te przykrywa się specjalną powłoką antyrefleksyjną oraz szybą hartowaną, odporną na uszkodzenia mechaniczne i warunki atmosferyczne.

  • Jakie akcesoria montażowe są niezbędne do instalacji paneli PV?

    Do montażu paneli potrzebne są szyny aluminiowe, zaciski i wsporniki do mocowania na dachu, okablowanie solarne, złączki MC4 oraz inwerter do konwersji prądu stałego na zmienny. Te elementy zapewniają stabilność i bezpieczeństwo instalacji.

  • Ile modułów fotowoltaicznych potrzeba do zasilania typowego domu?

    Liczba modułów zależy od zużycia energii dla domu o rocznym zapotrzebowaniu 4000 kWh wystarczy ok. 10-12 modułów o mocy 400 W każdy, przy średnim nasłonecznieniu w Polsce. Dokładne obliczenia wymagają analizy bilansu energetycznego i orientacji dachu.
